如何区分FC/SC/ST/LC光纤适配器？

光纤适配器种类很多，我们常用的各种接口的头子看的让人眼光缭乱的。我们该如何快速的辨别出那些接头呢？

操作方法

  • 01

    这次我们列举的是常见的FC，SC, LC ,ST接口供大家辨别

  • 02

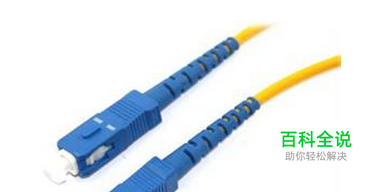

    SC接口：蓝色大方口 其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。装备了金属弹片，便于暗装使用。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

  • 03

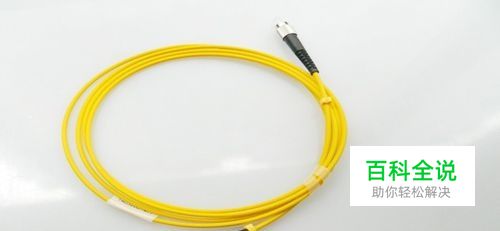

    FC接口，圆形螺纹接口 其外部加强方式是采用金属套，紧固方式为螺丝扣。FC类型的连接器，采用的陶瓷插针的对接端。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

  • 04

    ST接口，圆形带卡扣 为带键的卡扣式锁紧结构，确保连接时准确对中，具有较强的抗拉强度，金属key定位，提高适配器的重复性和耐久性，采用精密的陶瓷或铜套筒，以确保长期稳定的机械性能和光学性能。矩形结构，攻丝铆接安装使用方便。

  • 05

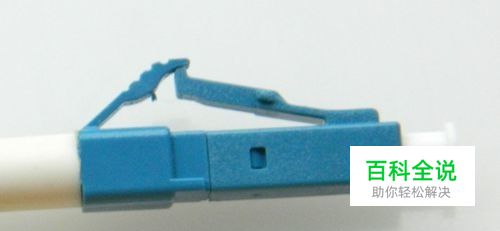

    LC 接口： 蓝色小方口 采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸小，提高了光纤配线架中光纤连接器的密度。采用精密陶瓷套筒，确保长期稳定的机械和光学性能。
