如何用UG绘制圆柱型齿轮
圆柱型齿轮说好画也好画，说难也难，本节讲解使用UG10.0GC工具箱绘制圆柱型齿轮；在绘制齿轮前，需要先知道齿轮的参数，本例中所用的参数所下：齿数：50，模数5，压力角20，齿宽60
操作方法
- 01

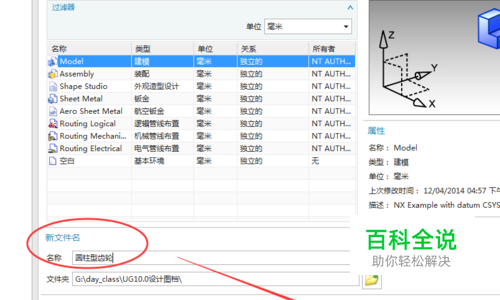

打开UG10.0软件，并新建一个以“圆柱型齿轮”为名称的图档；
- 02

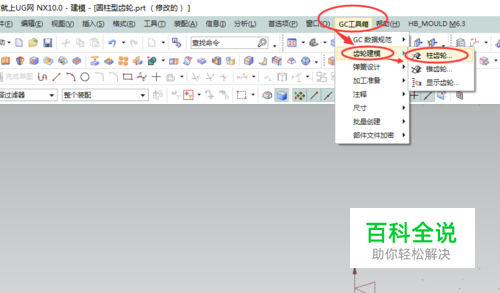

本节绘制齿轮所用到的命令为GC工具箱，其指令位置如下；
- 03

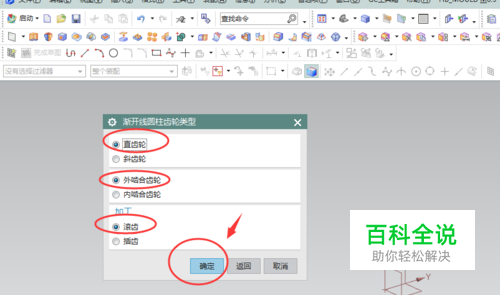

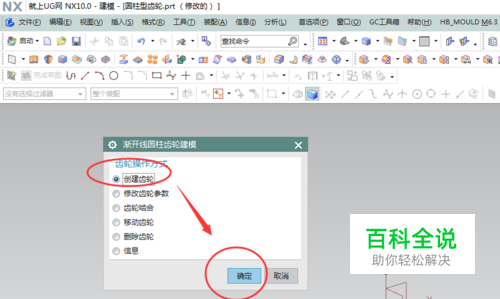

点开创建圆柱型齿轮，其对话框中的设置参数如下图：
- 04

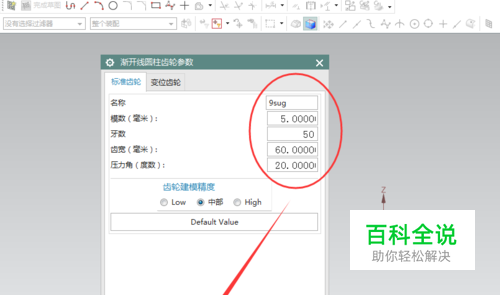

在弹出齿轮参数数据后，请按说明中的参数填写；
- 05

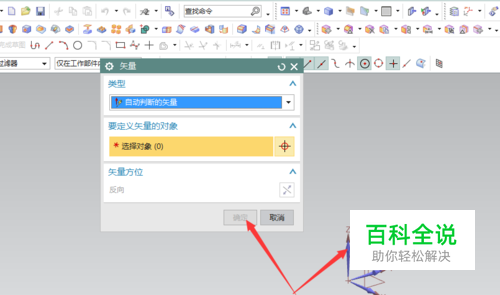

为齿轮指定坐标方向，有X\Y\Z三向可以选择；
- 06

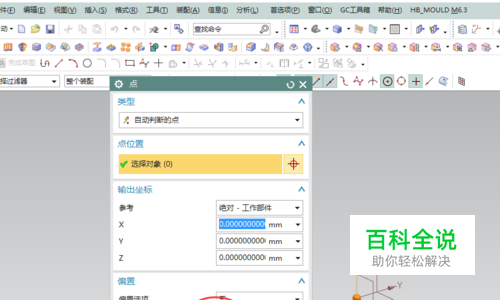

指定齿轮的放置点，按默认的即可；
- 07

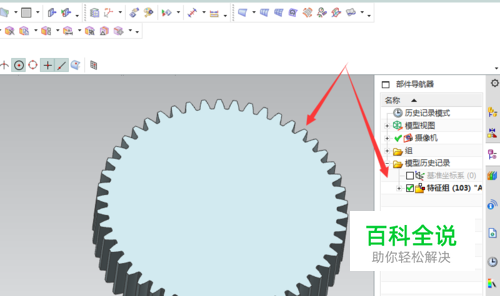

在一切的参数设置完成后，通过GC工具箱创建的齿轮如下图；
- 08
说明： 要创建的齿轮名称请以字母开头，如A1等等；在没有设计齿轮前，一定要先找到其各项的参数。
