如何使用Simulink进行电压源电路建模
应用软件进行电子电路的建模仿真可减少大量方程运算，节省时间，Matlab软件自带的Simulink软件包就提供了强大的电子电路仿真功能。下面进行软件使用方法介绍。
操作方法
- 01

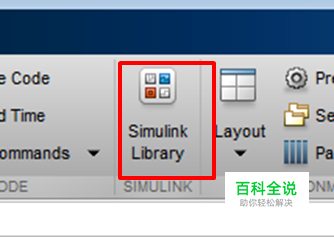

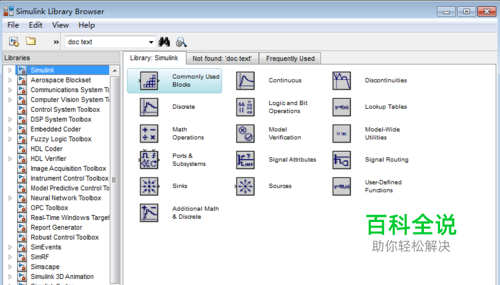

打开Matlab软件后，单击菜单栏中的Simulink Library后，进入Simulink模块库浏览器，如下图所示。
- 02
电压源电路建模所用的模块位于Simscape-Foundation Liabrary-Electrical模块库中，该模块库又包括三个字模块库，双击后可以查看各模块库中的组件类型，如下图所示。
- 03

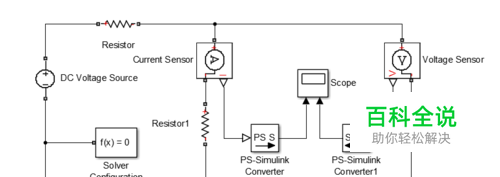

分别找到电压源电路所对应的模块，将其放入模型中，并进行连线，最终模型图如下图所示。其中Solver Configuration为求解器模块，每个模型中都必须要有一个求解器模块，该模块位于Simscape-Utilities模块库下。
- 04

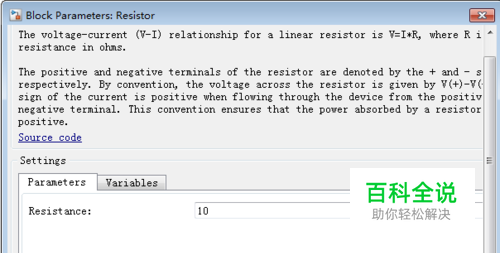

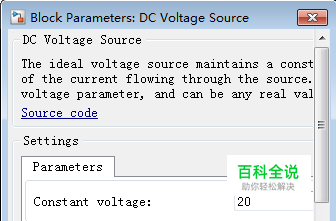

接下来进行模块参数设置，按照实际电路中的参数对模型参数进行设置；双击个模块后，即可进入参数设置界面，部分参数设置情况如下图所示。
- 05
设置好模块参数后，就可以进行仿真了，点击运行按钮（快捷键Ctrl+T），就可以进行电源电路的仿真了，在Scope模块中可以看到电路的电流电压情况，仿真结果如下图所示，与理论计算值吻合。这样我们的仿真建模工作就告一段落了，欢迎大家一起交流讨论。
