Abaqus 如何建立参考轴？
Abaqus是广泛使用的有限元模拟软件，在建模的过程当中人们经常需要建立参考轴，这样能够让人们更快更精准的建模，那么如何才能够建立自己想要参考轴呢？
操作方法
- 01

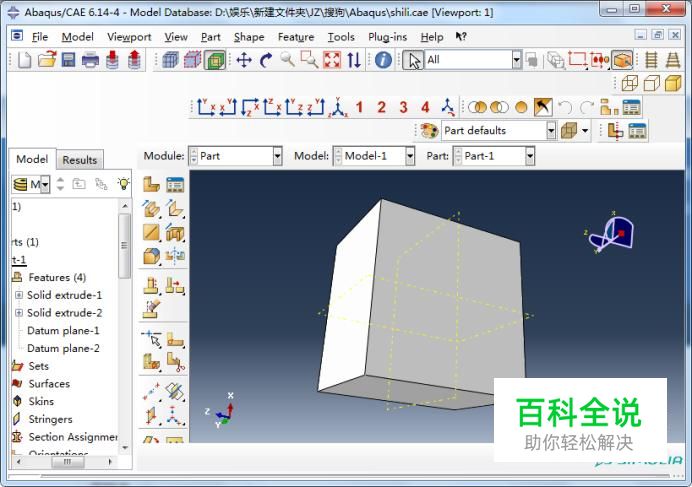

打开一个CAE文件。
- 02
点击建立参考轴的快捷图标，如图所示，默认建立参考轴的方法为添加X，Y，Z轴。
- 03
点击X轴，即可建立一个X轴的参考轴，如图所示。
- 04

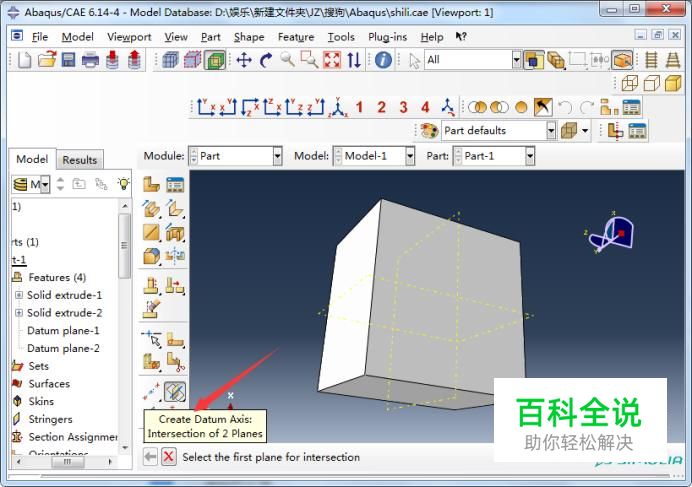

人们如果想要建立除X，Y，Z以外的参考轴，是可以鼠标左键长按建立参考轴的快捷图标，选择通过两个平面相交的方法来建立参考轴。
- 05

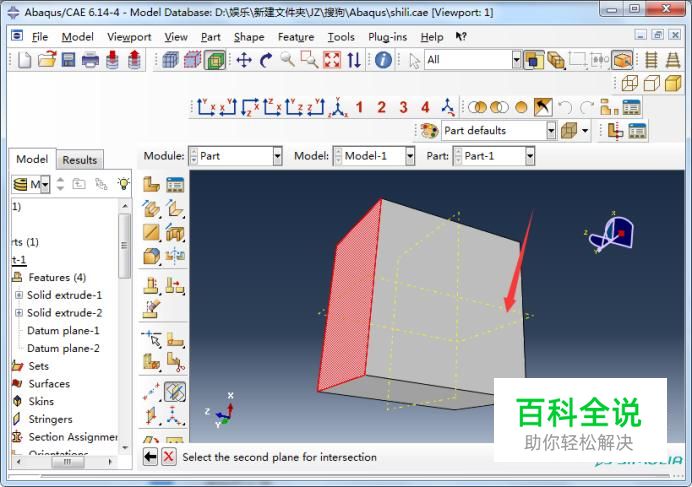

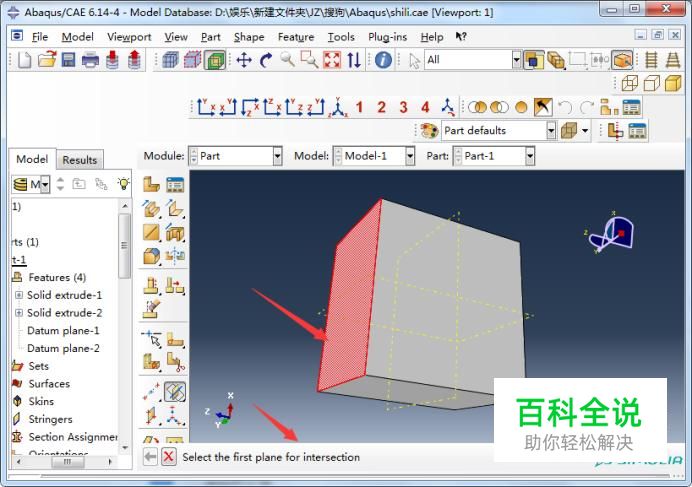

根据提示选择第一个平面和第二个平面。
- 06

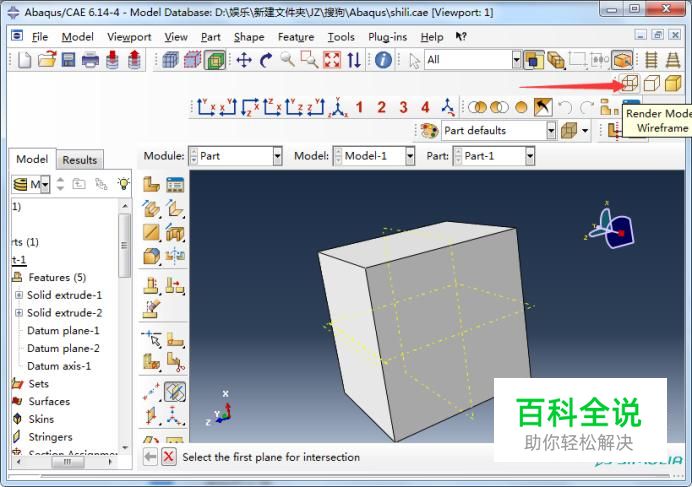

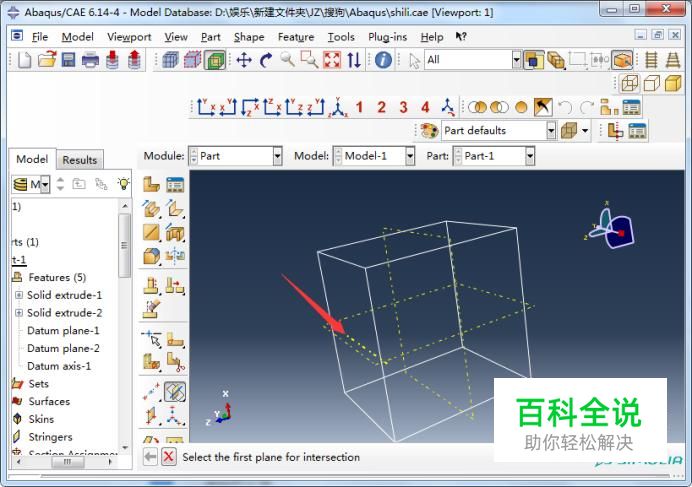

即可得到两个平面相交的参考轴，点击将part变透明的按钮，可以清晰的看到建立的参考轴。
- 07
除了两个平面相交可以建立参考轴，还能够利用两点确定一条参考轴，鼠标左键长按建立参考轴快捷图标，选择2 point 方法。
- 08
根据提示选择第一个点和第二个点。
- 09
即可得到通过两点建立的参考轴了。
