CAD线条线宽怎么调整

CAD图纸中，不同颜色、线宽的线条都有不同的含义，因此在图纸中，线条的线宽属性十分重要。
下面这篇指南，就告诉大家CAD线条线宽怎么调整。

操作方法

  • 01

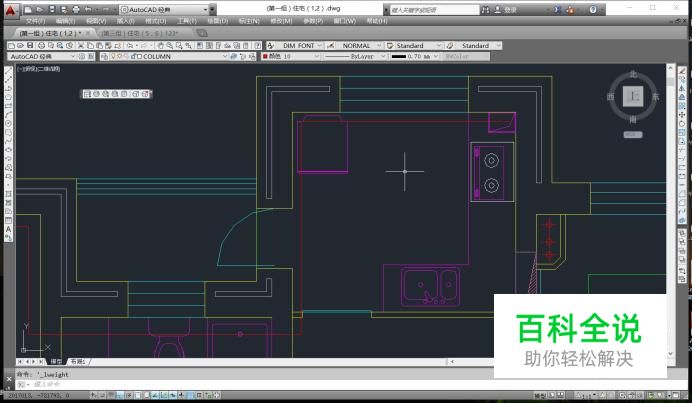

    首先，我们使用CAD开启我们需要调整线条的图纸文件，可以看到当前图纸中，所有线条的线宽都是相同的。

  • 02

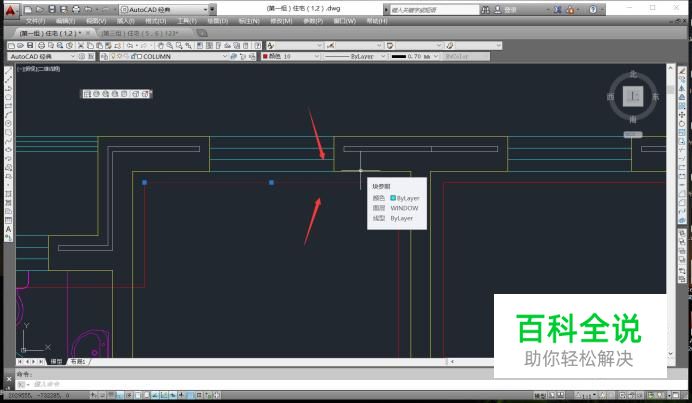

    滚动鼠标滑轮，调整图纸到合适的大小和位置，鼠标左键点击选中我们需要修改的线条，被选中的线条会显示为虚线。

  • 03

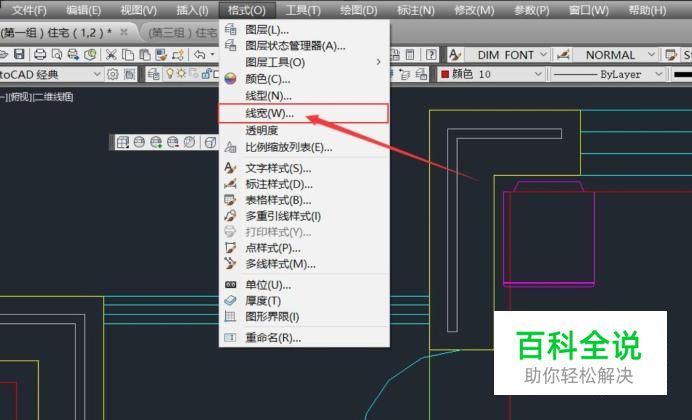

    在CAD窗口上方的菜单栏中，点击“格式”选项，在弹出的子菜单中，点击“线宽”，系统弹出线宽设置窗口。

  • 04

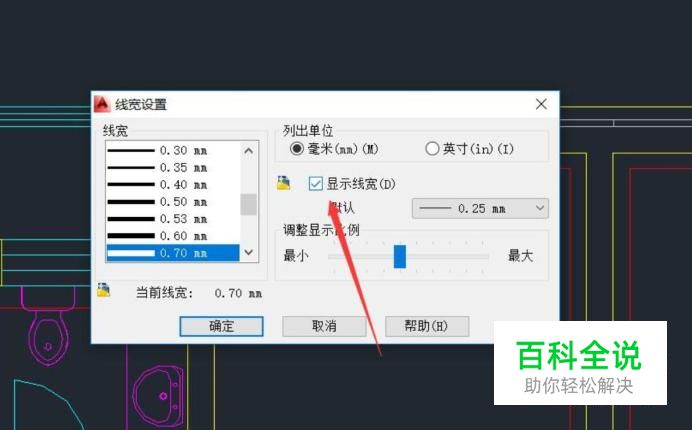

    在线宽设置窗口中，使用鼠标点击勾选“显示线宽”选项，这样调整完成的线条线宽，才会在图纸中显示。

  • 05

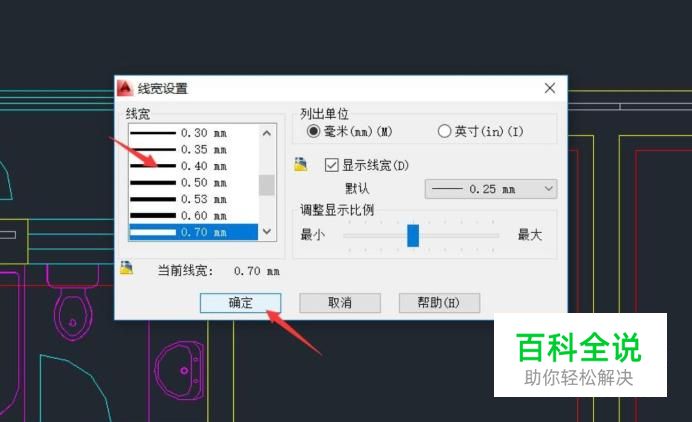

    在线宽设置窗口左侧，可以选择不同的线宽属性，点击选中合适的线宽之后，即可点击窗口下方的确定，完成线宽设置。

  • 06

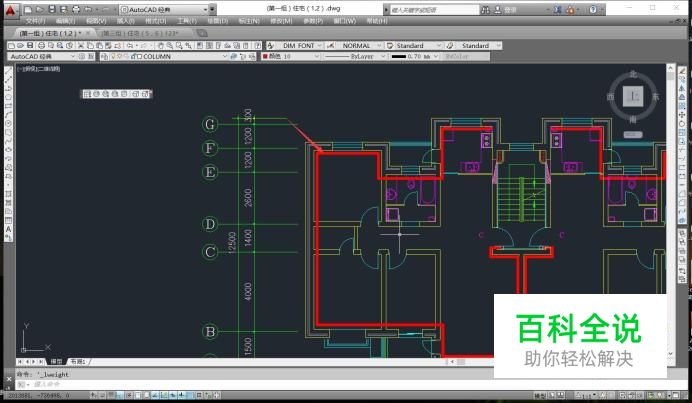

    可以看到，完成线宽设置的图纸线条，调整为了新设置的宽线条，和其他的图纸线条有了明显的区分。
