CAD标注之标注角度

CAD初学者学习基础,CAD标注之标注角度。

操作方法

  • 01

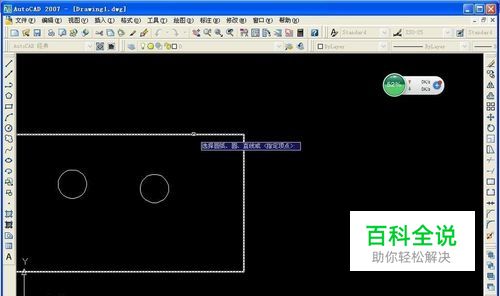

    打开要标注尺寸的图档。

  • 02

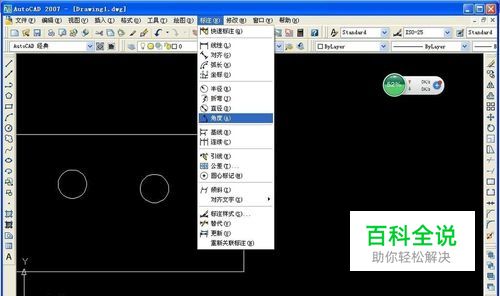

    点开“标注”,在下拉线内选择“角度”。

  • 03

    点中要标注的角的两条线。

  • 04

    放开,选择尺寸放置位置。

  • 05

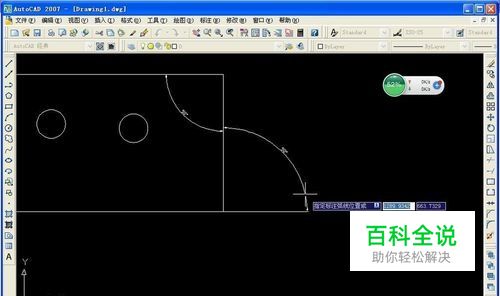

    OK,角度标注成功,现在我们来看看标注的结果。

  • 06

    标完尺寸后千万不要忘记了保存哦。 觉得不错就帮忙投票哦,或加我关注,我会继续发关于CAD使用的经验。
