怎么画卡诺图

怎么画卡诺图,想必对大家来说很想了解这方面的内容,下面小编给大家分享一下,希望可以帮助到大家。

操作方法

  • 01

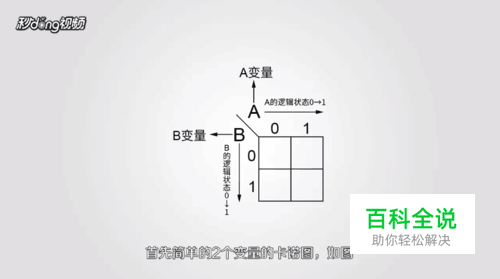

    二变量化简:首先简单的2个变量的卡诺图,如图。

  • 02

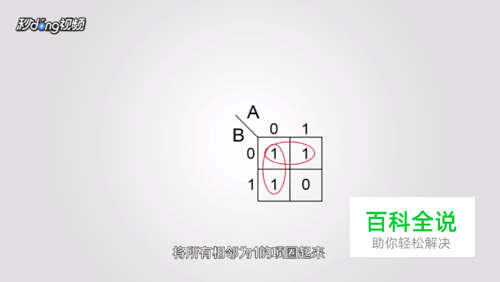

    将所有相邻为1的项圈起来。

  • 03

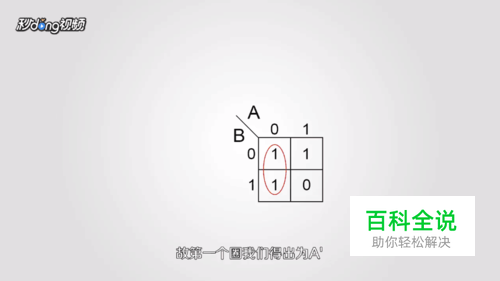

    先看横的圈,会发现,无论A为0或者1,结果均为1,故结果于A无关,而且B为0时结果为1 ,故第一个圈得出为B `。

  • 04

    看竖的圈,会发现,无论B为0或者1,结果均为1,故结果与B无关,而且A为0时结果为1 ,故第一个圈得出为A`。

  • 05

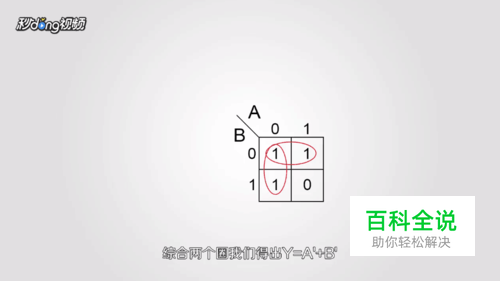

    综合两个圈得出Y=B `+A `。

  • 06

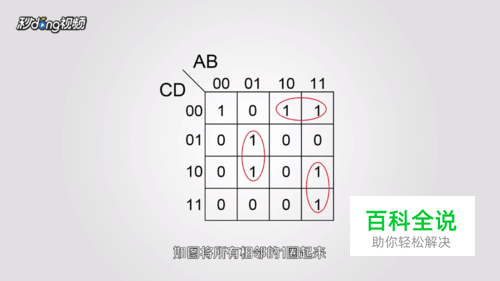

    四变量化简:将所有相邻的1圈起来。

  • 07

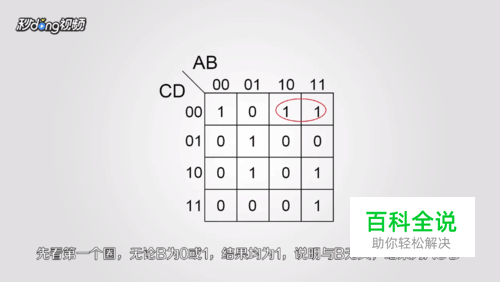

    先看第一个圈,无论B为0或者1,结果均为1,故结果与B无关,结果为AC`D`。

  • 08

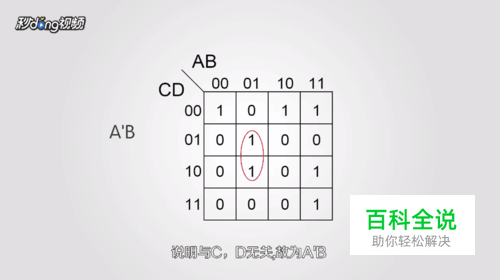

    第二个圈,无论C、D为0或者1,结果均为1,故结果与C、D无关,结果为A`B。

  • 09

    第三个圈,无论D为0或者1,结果均为1,故结果与D无关,结果为ABC,最后单独一个1为A`B`C`D`。

  • 10

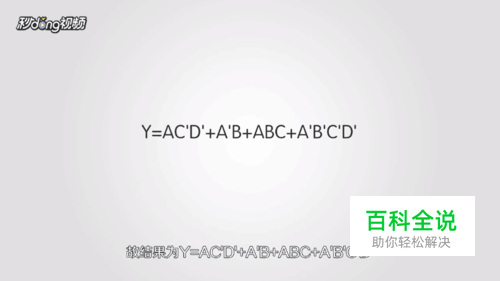

    估结果为Y=AC`D`+A`B+ABC+A`B`C`D`。

  • 11

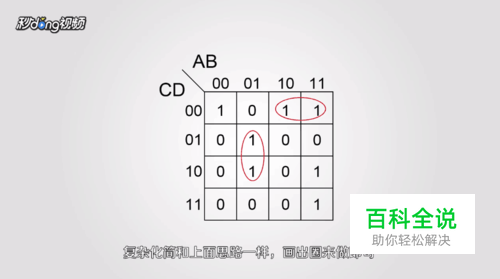

    复杂化简和上面的思路一样,画出圈来做即可。
