如何使用UG10.0中的拆分体
拆分体,是辅助建模的好工具。很多时侯我们在建立模型的时侯是没有考虑到其结构性的,拆分体就可以很方便的帮我们解决这问题。
操作方法
- 01

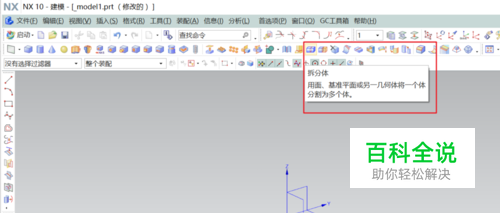

拆分体的打开可以在菜单栏的修剪展开列表中找到,也可以直接在快捷图标中直接点开。
- 02

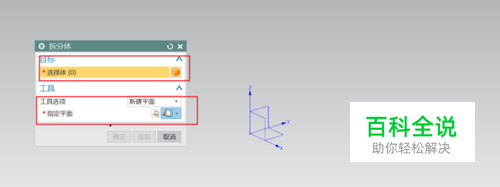

拆分体是在对话框中完成的,它的步骤也只有二步:一、选择要拆分的体,二、指定拆分的平面。
- 03

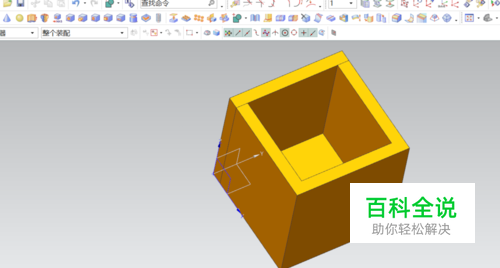

下面用一个简单的例子来说明其用法; 想要在UG中创建一个开口的木盒,长宽高为100,木厚为10;这是最简单的模型。在UG中创建一个立方体后用去面抽壳即可完成。但其结构没有表现出来。这时就可以用拆分体来完成了。
- 04
木盒的结构为5块10厚的板拼成,所以可以用拆分体对几何体的5个面进行拆分。打开拆分体后,先选择要进行拆分的几何体。再选择用来拆分几何体的面。
- 05

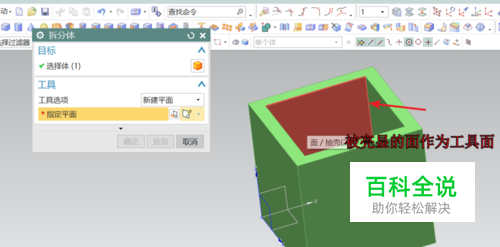

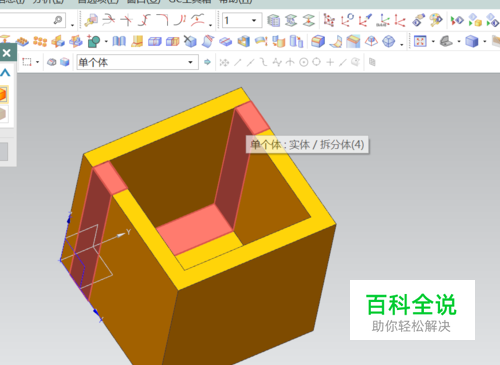

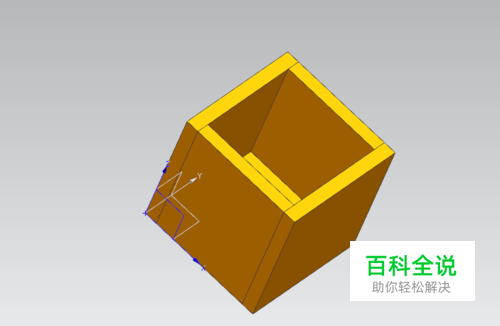

如图,先选择盒子,再选择要将盒子拆分的面;其它4面也是这样操作。最后几何体被拆分开来,结构表达清楚了。
- 06

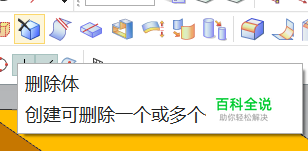

拆分体的面是必须是平面基准面也可以,所以可以通过创建面来进行拆分。要注意的是,如果想通过拆分来删除部分几何体要和删除体这个命令来删除。直接按DELETE是删除不了的。
