AutoCAD如何画陡坎线和坡
用AutoCAD画地形图时,常常因为陡坎线和坡的绘制感到很纠结,由于
陡坎/坡绘制时经常会从高程高的一侧向高程低的一侧绘制法线以区分等高线。
操作方法
- 01
由于 陡坎/坡的法线是定距绘制的,所以一般纯手用AutoCAD的Line命令是不行的。 未加固的 陡坎/坡的法线距离为2mm(折合为2单位),陡坎的法线长度一致,坡法线的长度为一长一短。
- 02

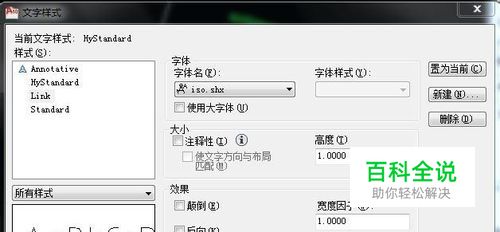

由于法线定距,所以可以运用“线型”来定义 陡坎/坡的样式。 首先新建文字样式(style命令),新建“link”样式(名字随便了),将属性设置为如图所示。
- 03

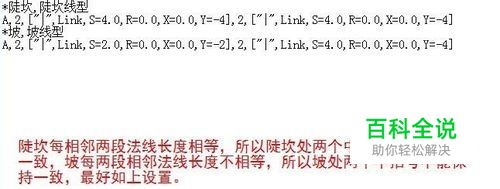

现在就该使用记事本啦。 打开记事本,写入文本:(文本如图所示)
- 04
存储内容时,先将文件类型选择为“所有文件”,再存储为后缀为 .lin格式的文件,名称任意命名,存储位置也可任意变换,其它项不变。
- 05
再次打开AutoCAD,命令输入 LT (LineType),点击 “加载”按钮,选中刚存的 .lin文件,读取线型,重复2次。 “陡坎”,第二次读取 “坡”(也可交换顺序)
- 06

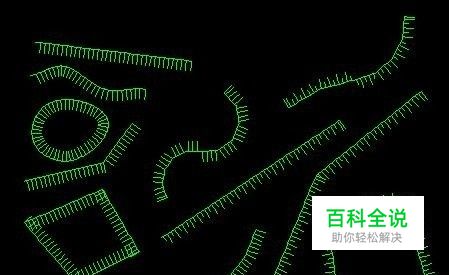

现在可以使用 陡坎/坡样式的曲线了。 专门为它们开设图层,颜色为“绿”,线型分别为 陡坎/坡 在需要的图层上绘制多段线(样条曲线)(直线)(圆弧)等即可完成效果(也可使用闭合对象)(若法线方向相反使用命令reverse选择该对象,法线自然反过来) 效果(圆弧多段线有点错误,但我也无法解决,尽量避免使用圆弧多段线):
