cad画皮带轮教程
我们在使用CAD绘制图形时，可以绘制出各种各样的图形文件，在绘制时操作是非常灵活的，下面我们就来看看使用CAD如何画皮带轮的吧。
操作方法
- 01

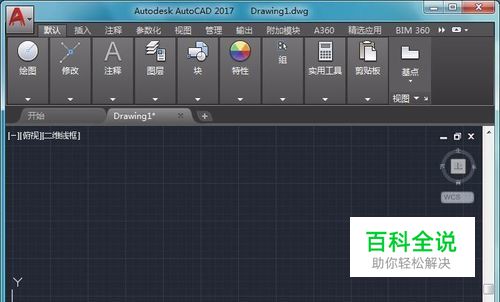

打开CAD这款软件，进入CAD的操作界面如图所示：
- 02

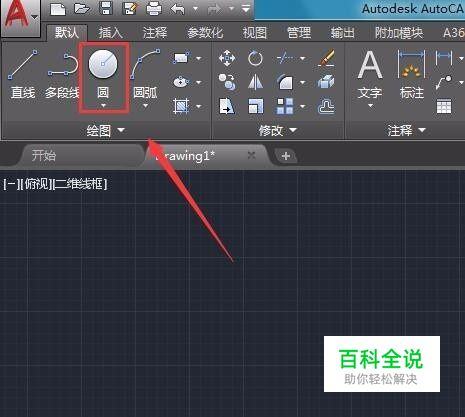

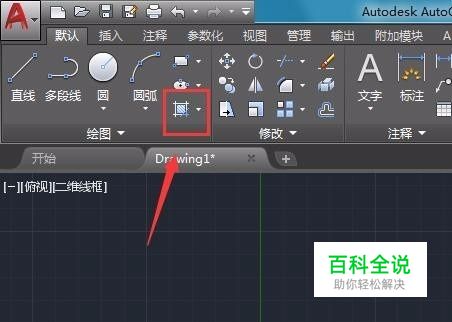

在该界面内找到圆形命令，如图所示：
- 03

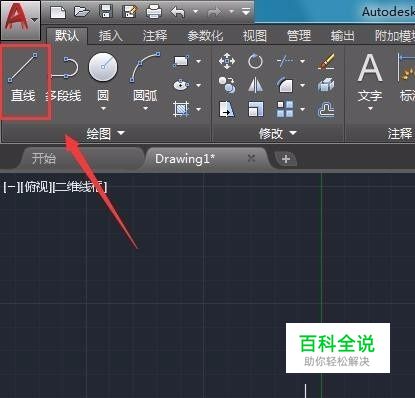

使用圆形命令在绘图区里绘制两个同心圆，然后再找到直线命令，如图所示：
- 04

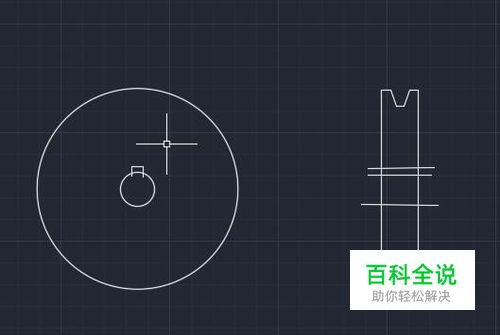

使用直线命令在小圆上画出键槽，并在画出皮带轮的剖面图，如图所示：
- 05

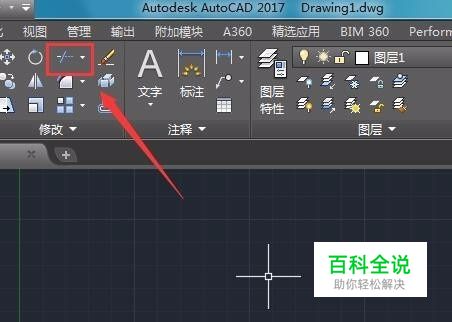

再在上面找到修剪命令，如图所示：
- 06

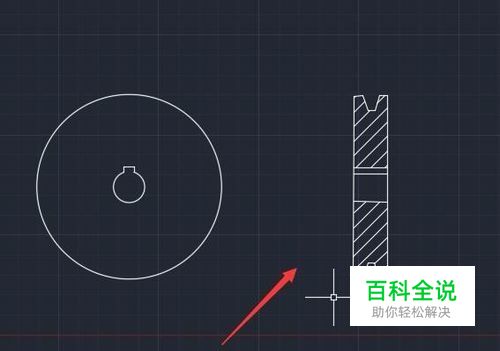

使用修剪命令将多余的线删除，然后再找到填充选项，如图所示：
- 07

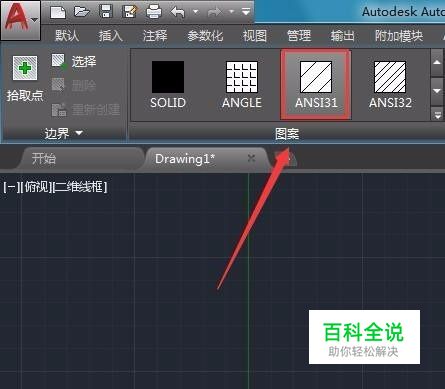

点击填充选项，在其编辑里选择一种填充图案，如图所示：
- 08
选择填充图案后在剖面图里拾取内部的点，将选择的图案填充上，如图所示：
- 09

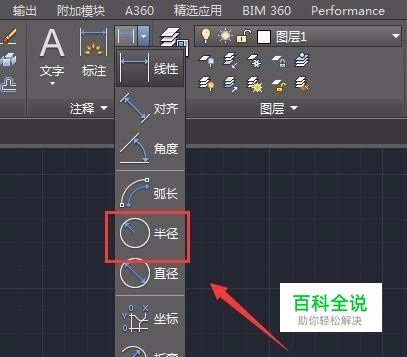

再在标注里找到半径标注选项，如图所示：
- 10

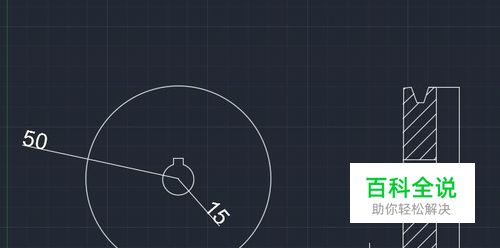

使用半径标注将两个圆标注好，然后在找到线性标注选项，给剖面图也标注上这样我们的皮带轮图形就画好了，如图所示：
