cad 2008自学教程:[42]怎么用cad画顶面布置图

怎么用cad画顶面布置图,顶面布置图和其它布置图有什么不一样的,如下图教您怎么画顶面布置图。

操作方法

  • 01

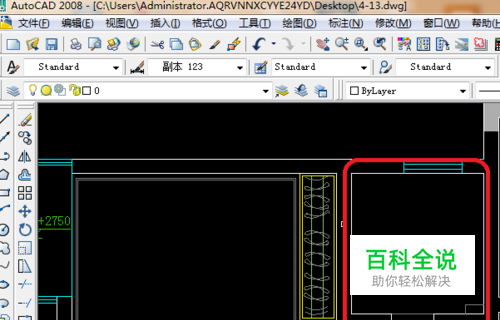

    1、如下图所显示,顶面布置图一般都从顶上看下去只有看到顶的才要,其它的都删除。

  • 02

    2、如下图是图一横,在画一个45度的角。这个是标注高的意思。

  • 03

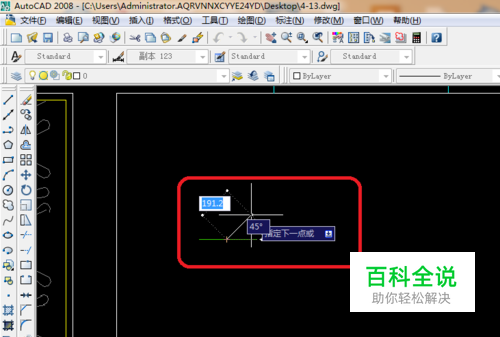

    3、在进行画另一个45度的角,如下图所显示。

  • 04

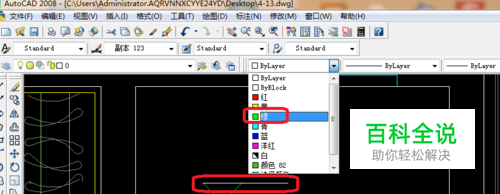

    4、在进行画一条横线,这里都改为绿色,这主要是为了好看一点。

  • 05

    5、在添加字体进去,怎么添加字体上几篇说到了。这里+2400的意思是高度,是从地面上天花板的高度。

  • 06

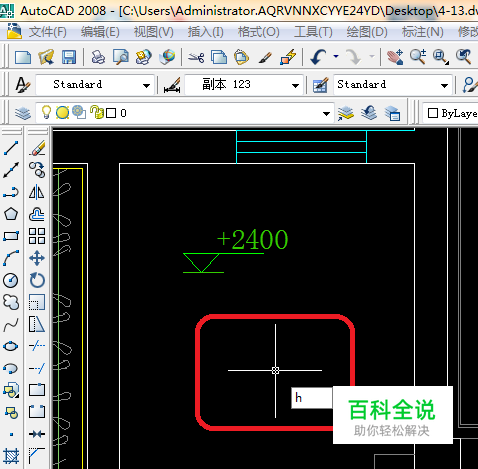

    6、在命令输入h键在空格键,这是快捷方式。

  • 07

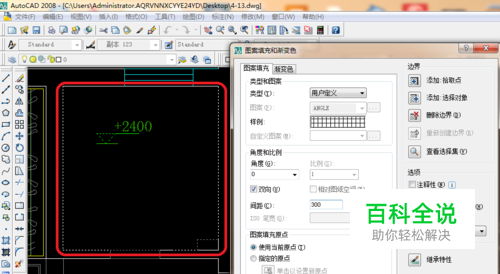

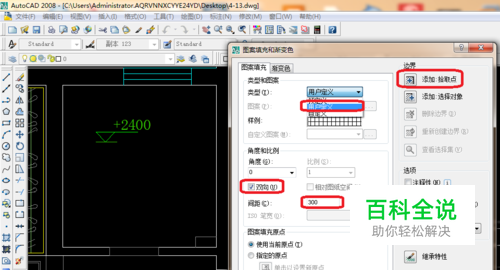

    7、在选择类型为用户定义,单击双向,在间距里输入300,这里300的意思是300毫米一格,就是天花板是300毫米的。在单击添加:拾取点。

  • 08

    8、在选择里面,这里只有在密封的时候才可以哦,选择好之后单击空格就出上一步的操作,单击确定就可以了。

  • 09

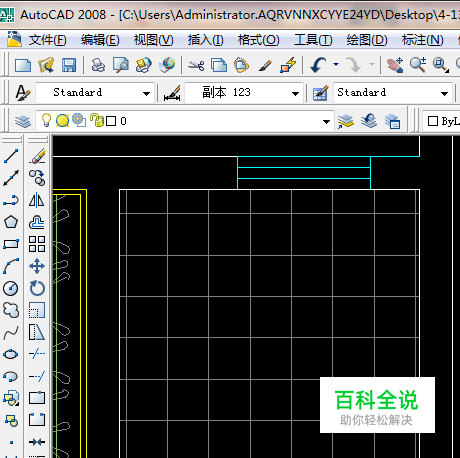

    9、如下图就出300*300 的格子,就是这天花板吊顶了。

  • 10

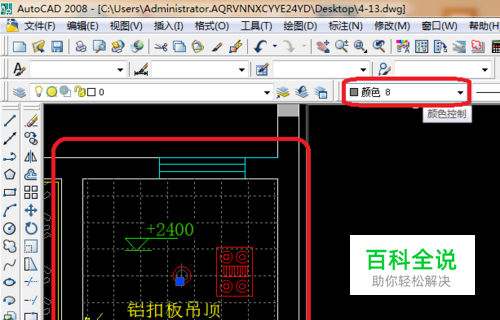

    10、在从图库里复制一些图过了,在进行标明为铝扣板吊顶。这就完成了顶面布置。
