AD13如何显示PCB文件中器件的位号

2024-03-24 17:42:59

有些pcb文件为了整体布局，故意将器件的位号隐藏掉以节省空间，但是当我们需要制作pcb板或者焊接的时候，就需要器件的位号来确定器件所在的位置。下面我们就来讲一下如何将被隐藏的器件位号显示出来。

一，将单个器件的位号显示出来

01

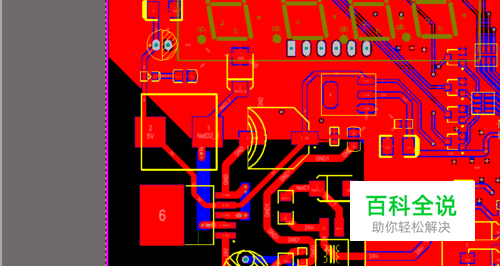

1，使用AD13打开一个PCB文件，然后选中需要显示位号的器件双击，之后会弹出一个对话框。
02

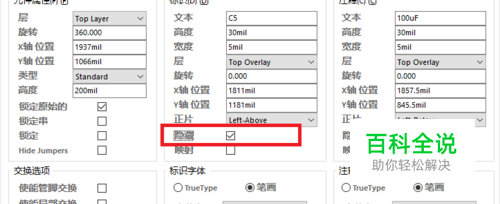

2，在对话框的中，找到 “标识”一栏，在 “标识”选项下有一个 “隐藏（hide）”选项，然后去掉 “隐藏”选项前面的勾，最后单击 “确定”选项。即可显示此器件的位号。相应的将“隐藏（hide）”选项选中，即可隐藏此器件的位号

二，显示全部器件的位号

01

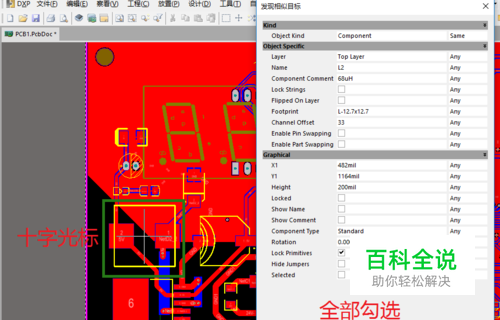

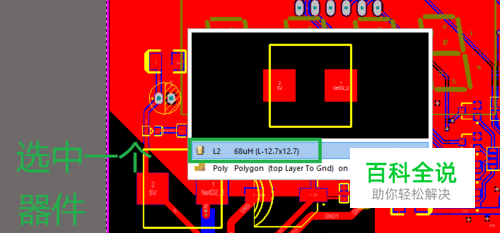

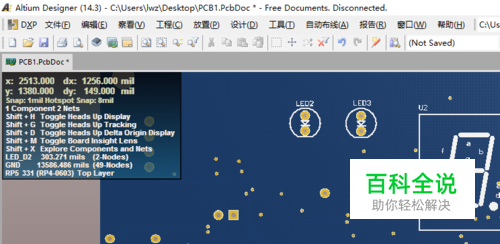

1，使用AD13打开一个PCB文件，然后按下快捷键“shift+F”，此时光标变为一个十字形状，在PCB上随意点击一个元件，然后会弹出一个窗口，在此窗口中进行如下图操作，操作完成后，点击“确定”选项。
02

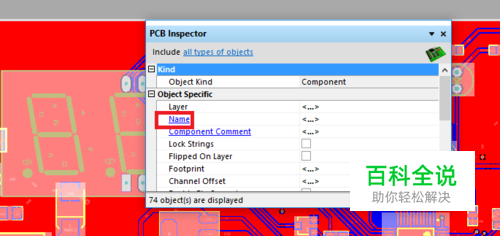

2，点击“确定”选项后，所有器件就会被选中，并弹出一个新的窗口。在新窗口中单击蓝色文字“name"选项，然后窗口会变成一个新的窗口。
03

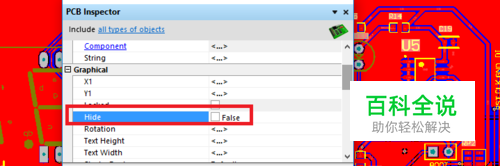

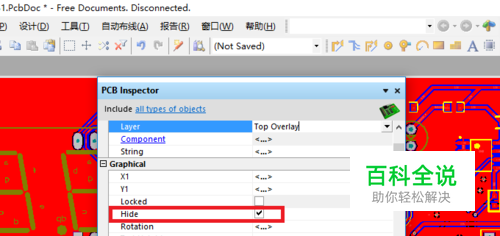

3，在新的窗口中，找到“Hide（隐藏）”选项，去掉选项前面“勾”，然后所有器件的位号就显示出来了。相应的如果想要隐藏所有器件的位号，只需要把“Hide（隐藏）”选项勾选即可。
