UG模具设计中怎么分析零件壁厚？

2024-03-25 11:03:52

产品壁厚指的是零件的胶位，用UG怎么进行产品壁厚分析？当拿到一个模型后,准备进行模设计之前,要先进行壁厚分析,看看壁厚是否均匀,查找其不
均匀的位置，以便做出调整，从而避免产品在生存中因壁厚而造成的产品不良，那么,在NX中壁厚分析的功能在哪呢？该怎么用UG对塑料件进
行壁厚分析呢

操作方法

01

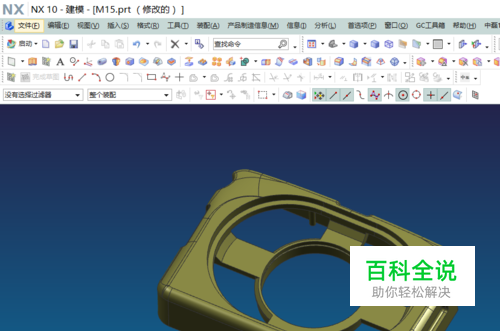

启动UG软件，然后打开一例要对其进行壁厚分析的零件；（此零件可以是已存档的UG三维，也可以是刚绘制完成的UG图档）；
02

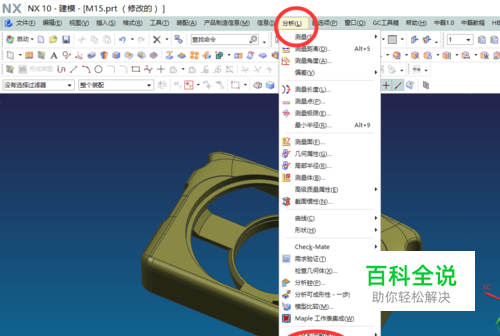

UG壁厚分析命令在分析菜单－塑料模具验证－检查壁厚；
03

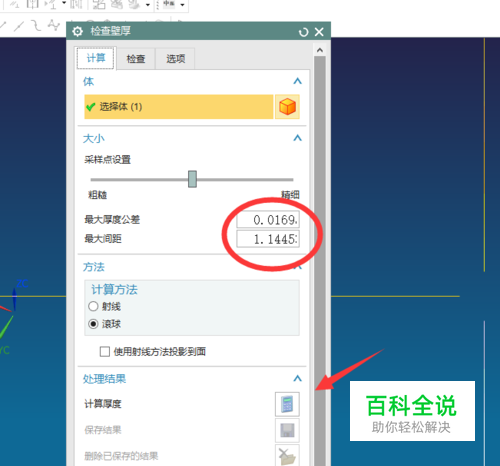

点开壁厚分析命令后，可以指定分析的最小与最大尺寸，然后点计算；
04

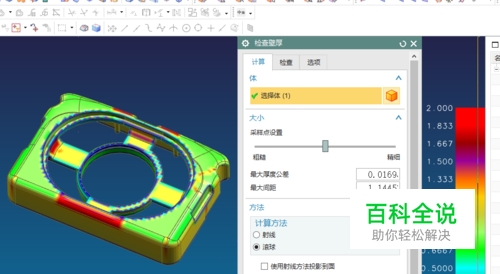

使用壁厚分析中的计算后，其得到的产品壁厚结果值如下图；
05

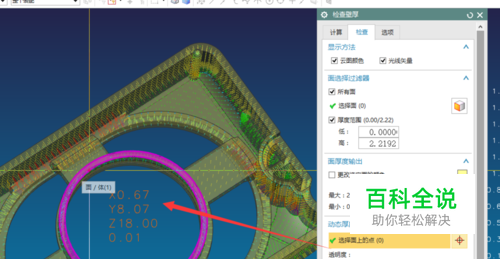

切换到检查壁厚中的检查项，按下图所示打开动态厚度显示，鼠标放在什么位置，其就会显示其位置的结果；
06

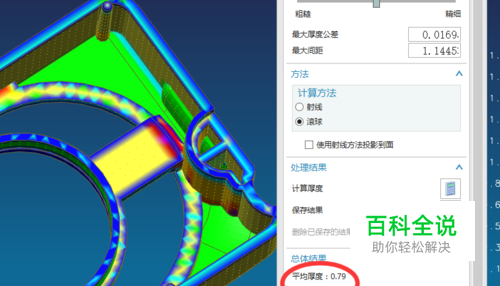

通过对话框内的厚度总体结果，可以看到当前产品的平均厚度及最大厚度；完成壁厚分析后，点确定返回到如图1所示的界面；
