solidworks通风口绘制方法
solidworks软件本身具有通风口特征可直接进行调用，很实用。通风口特征主要应用于变压器、散热箱、工具箱和计算机箱等箱类钣金建模。
操作方法
- 01

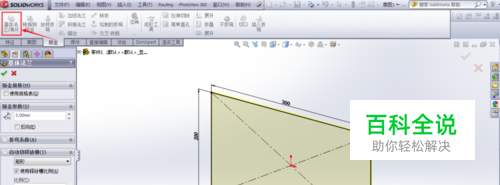

打开solidworks软件，通过钣金命令绘制一薄板。
- 02

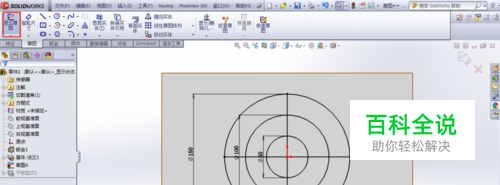

在薄板上绘制通风口的形状草图（圆形的、方形的、曲线形的都可以），绘制完成后退出草图。（示例以圆形为例）
- 03

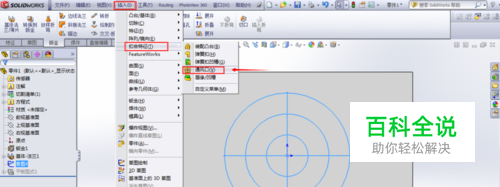

点击 插入 — 扣合特征 — 通风口，点击通风口进入通风口特征。
- 04

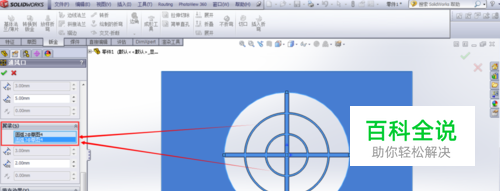

通风口特征进入后，左边出现项目表，依次选择边界、筋、翼梁，点击确定即可完成通风口绘制。下面的填充边界是将翼梁内进行填充（根据需要进行选择即可）。
- 05

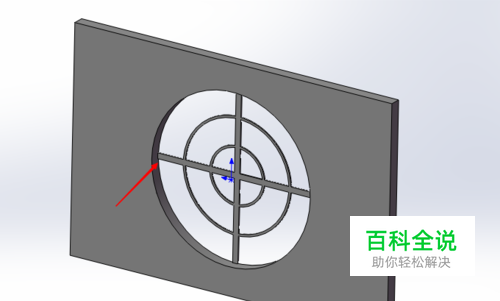

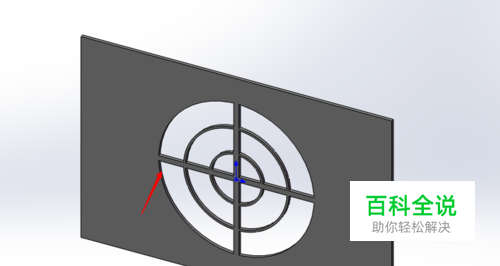

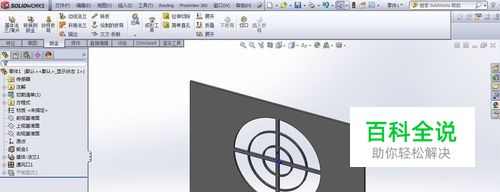

绘制建模结果如图所示。需要说明的是：在钣金上绘制的通风口和在拉伸凸台上绘制形成的是有区别的。 钣金的筋和翼梁的厚度是和板厚一致的，而拉伸凸台形成的是在表面上。
