cad怎么调节虚线比例

想要通过CAD调节图纸的虚线比例，如何调节呢》下面给大家讲解cad怎么调节虚线比例

操作方法

  • 01

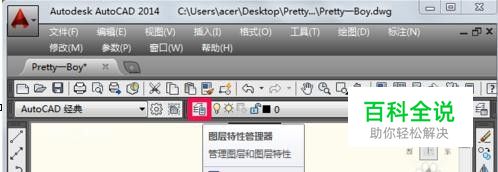

    打开CAD，点击“图层特性管理器”

  • 02

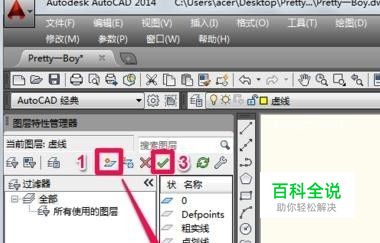

    弹出的界面点击“新建图层”，给图层命名，然后点击对号将虚线图层选定为当前图层。

  • 03

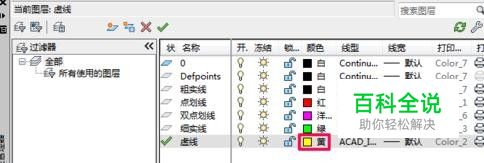

    点击虚线层的颜色，如图所示

  • 04

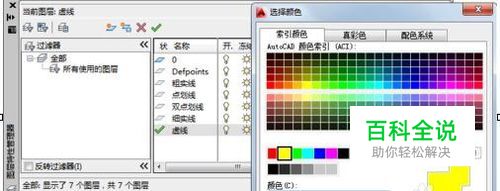

    选项定义虚线的颜色

  • 05

    点击虚线层的线型选项，如图所示

  • 06

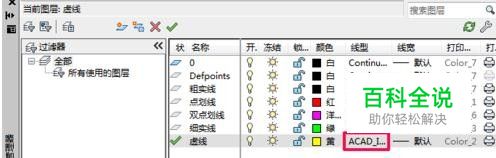

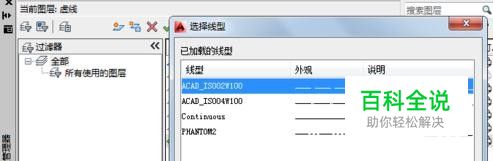

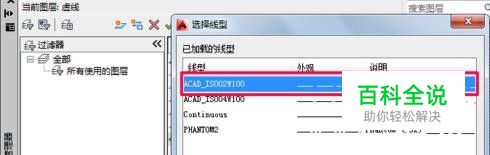

    接着，定义图层的线型

  • 07

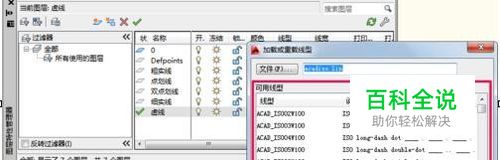

    在加载中可以选择更多的线型

  • 08

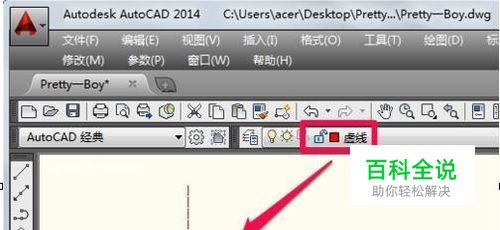

    设置好颜色和线型之后就可以用工具画出虚线了（为了截图看得清楚这里使用红色）
