Solidworks如何打孔？
当你在用Solidworks画3维时，是否会经常碰到需要将某个零件打孔？是否会碰到需要在某个零件上打多个孔？对于初学者来说，关于打孔可能不是很熟悉。下面与大家分享一下几种打孔的方法。
异型孔向导
- 01

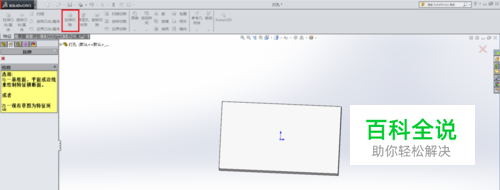

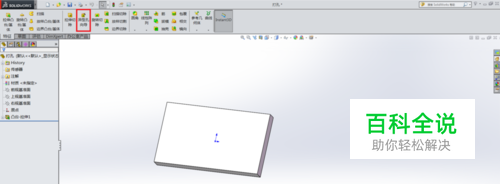

打开想要打孔的3维：打孔是去除材料，所以应该零件的基础上才能进行。打开自己想要打开的3维或新建自己的3维为打孔做准备。此处以下面视图为例，在立方块上进行打孔。
- 02

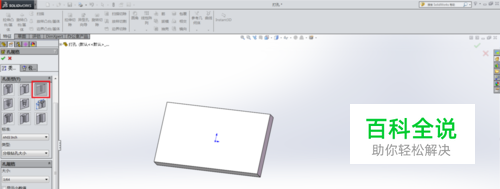

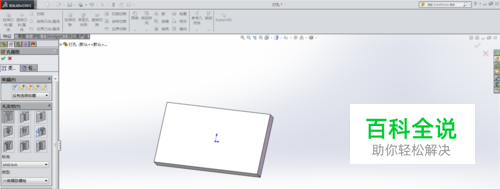

异型孔向导：鼠标单击异型孔向导，界面会自动跳出孔规格选择栏，根据自己需要选择孔的类型；如沉头孔、锥形螺纹孔等。此处选择孔。
- 03

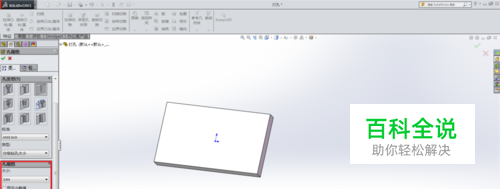

孔相关参数选择：孔类型选择后，即可对孔相关参数进行设置。孔的大小、孔的深度等。
- 04

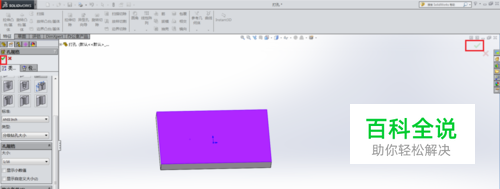

孔位置设置：孔相关参数全部设置好后即可单击勾“√”进行退出，界面出现孔位置对话框后在零件上的某一面单击放置即可。（面为需要打孔的那一面）
- 05

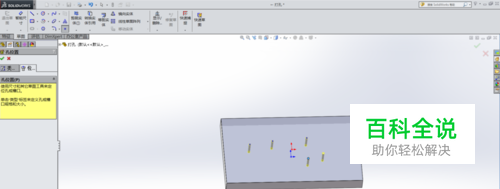

孔放置好后退出：孔的放置面设置好后，可移动鼠标，每单击一次即可在面上放置一个孔，可放置多个。放置完成单击“√”即可。
- 06

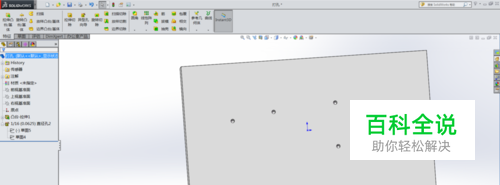

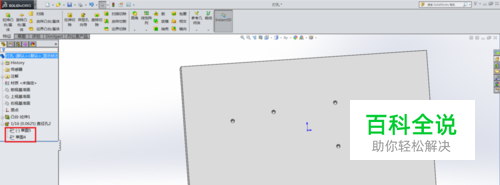

孔位置精确定义：展开孔特征，进入相应的草图即可进行孔位置尺寸的精确定义。
拉伸切除
- 01

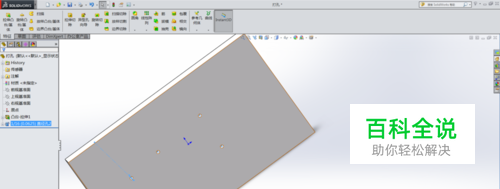

打开或新建需要打孔的3维：孔为光孔时可直接进行拉伸切除命令。
- 02
拉伸切除：鼠标左键单击拉伸切除，选择孔放置面，界面进入草图界面。
- 03

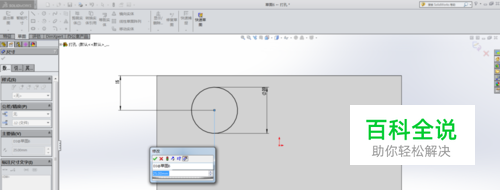

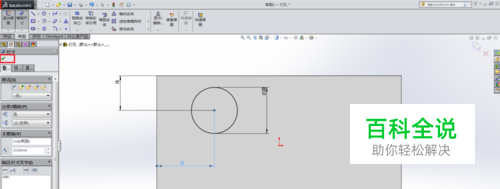

绘制草图：选择圆命令，在放置面上绘制圆，并定义圆的精确尺寸。
- 04

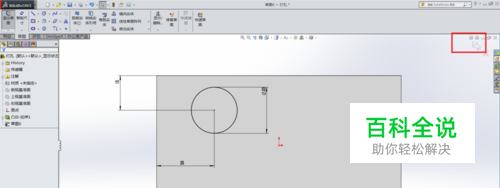

退出草图：圆的尺寸及位置尺寸均定义好后即可退出草图。
- 05

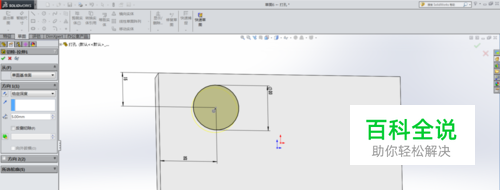

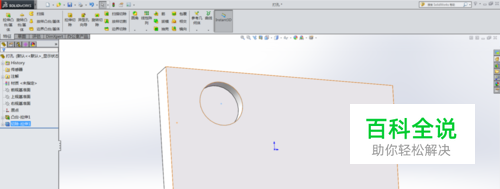

定义深度：退出草图后，界面会自动跳出要求定义孔的深度及方向。根据需要进行设定即可。设置好后退出即可完成打孔。
