SolidWorks如何进行标注尺寸
在SolidWorks 2013中图纸中布置三视图后，需要标注具体尺寸，下面介绍一下如何在图纸中标注尺寸。
操作方法
- 01

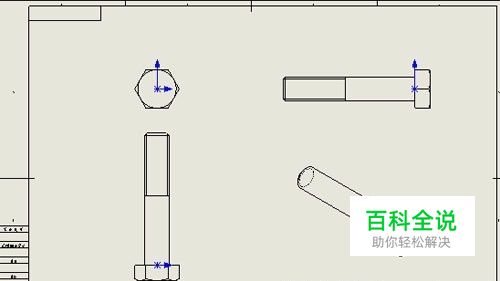

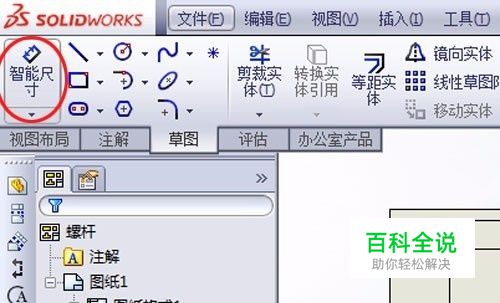

布置好三视图后，点击软件界面左上角的“智能尺寸”快捷工具
- 02

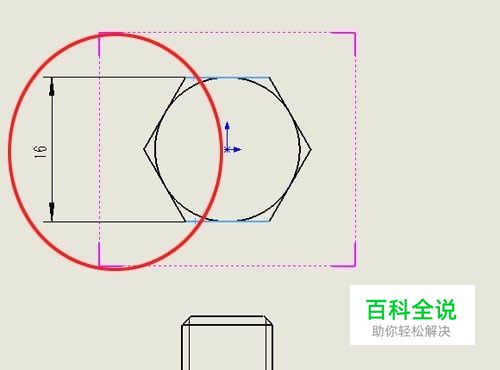

单击主视图上面蓝色的直线，再单击下面的蓝色直线，向左拉动鼠标，尺寸标注如下图
- 03

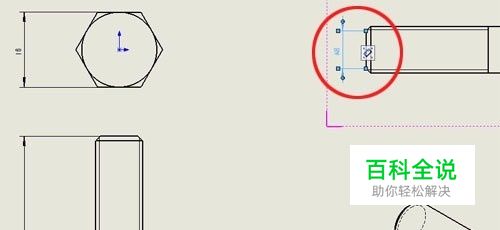

同样，可以标注俯视图和左视图的尺寸，单击左视图中的尺寸，如下图
- 04

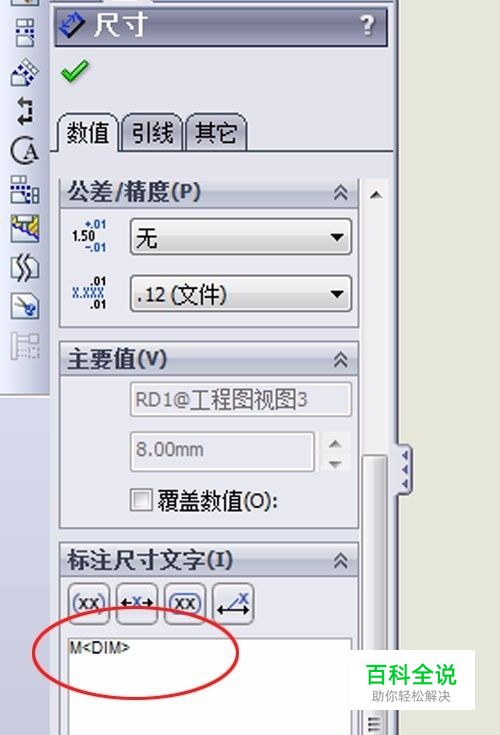

在软件界面的左侧的“尺寸”窗口圆圈标记处修改尺寸数据，如下图
- 05

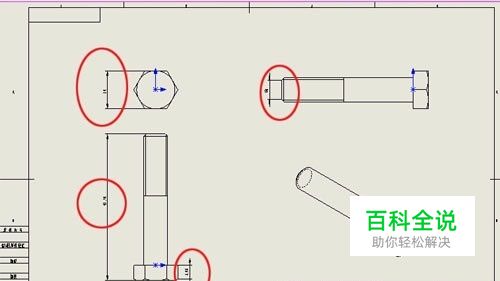

依次更改其他视图尺寸，我们就完成了三视图的尺寸标注。
