在SolidWorks中如何使用拉伸切除命令

随着计算机的飞速发展，三维制图软件是制造行业不可或缺的一部分，今天小编教大家如何在SolidWorks中如何使用拉伸切除命令

操作方法

  • 01

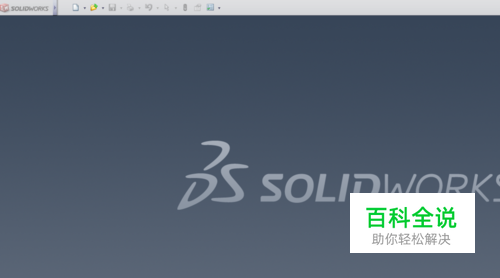

    打开solidworks2012版进入软件界面。

  • 02

    选择零件图

  • 03

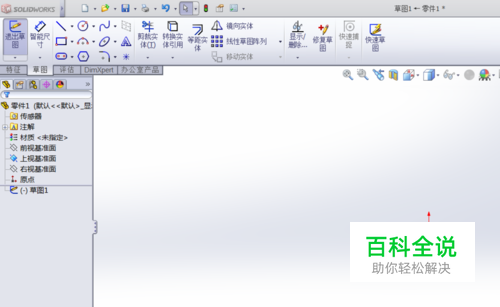

    点击草图命令

  • 04

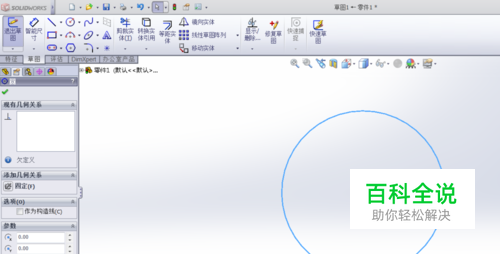

    点击圆命令并以原点为圆心画一个圆形

  • 05

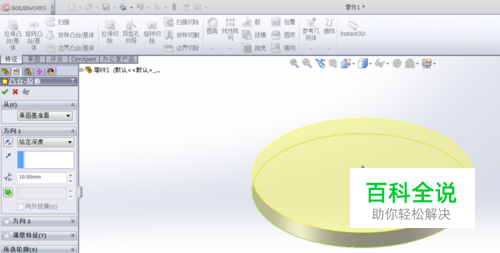

    点击完成草图，并点击拉伸命令

  • 06

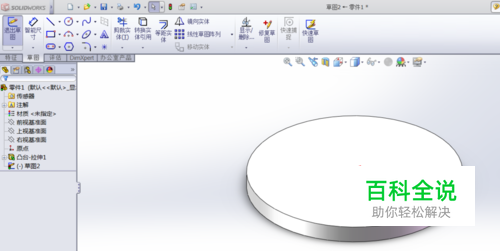

    点击拉伸切除命令选择刚刚拉伸的实体上面作为基准面

  • 07

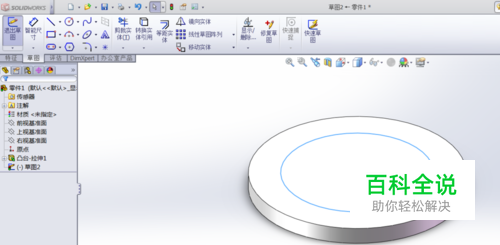

    点击草图命令并在选中的基准面画圆

  • 08

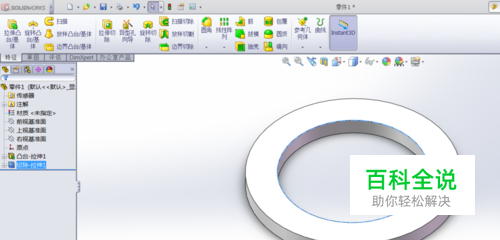

    完成草图并设置切除类型
