如何利用AutoCAD2014绘制轴线
对于从事建筑设计相关工作的朋友们，绘制轴线是最基本，也是最重要的一步，是绘制原始结构图中的第一环节，下面介绍绘制轴线的方法
操作方法
- 01

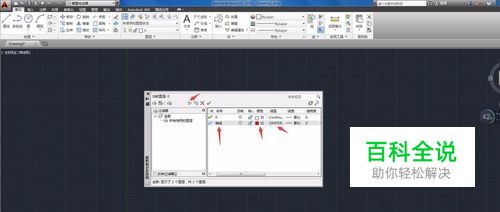

打开图层管理器面板 在命令行中输入LA（图层）命令，按回车键确认，弹出“图层特性管理器”面板，如下图所示。
- 02
将轴线置为当前图层 单击“新建图层”按钮，新建“轴线”图层，颜色设置为红色，“线型”设置为“CENTER”，并将轴线图层设置为当前图层，如下图所示。
- 03

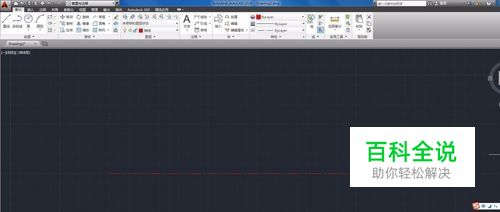

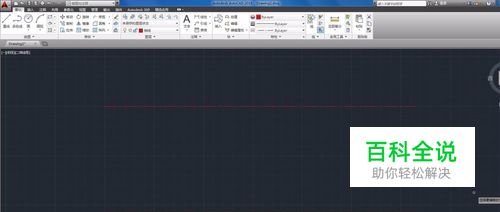

绘制横直线 在命令行中输入LTS（线型比例）命令，按回车键确认，设置比例因子为10。在命令行中输入L（直线）命令，按回车键确认，在绘图区的任意位置单击鼠标左键，按F8键，将正交功能开启，绘制长度为7530的水平直线，如下图所示。
- 04
偏移直线 在命令行中输入O（偏移）命令，按回车键确认。设置偏移距离为2500，选中原直线向下偏移，如下图所示。
- 05

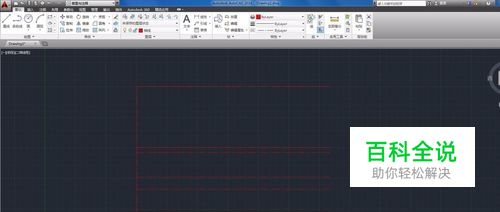

多次偏移直线 在命令行中输入O（偏移）命令，按回车键确认。然后根据命令行提示先下偏移（鼠标带有数字距离），偏移距离分别为2700,300,1200,600,1400，如下图所示。
- 06
绘制竖直线 在命令行中输入L（直线）命令，按回车键确认，根据命令行提示进行操作，捕捉左侧端点，绘制垂直直线，如下图所示。
- 07
偏移竖直线 在命令行输入O（偏移）命令，按回车键确认，根据命令行提示进行操作，设置偏移距离为2500,1280,1200,2500,1280，如下图所示
