UG NX巧用分割面来偏置区域的技巧

对于异形面,很多设计者都很困扰,费时费力,有时设计还不满意。在NX软件中投影、分割等功能是非常实用的。这里讲解一下使用分割面来偏置部分区域的技巧。

操作方法

  • 01

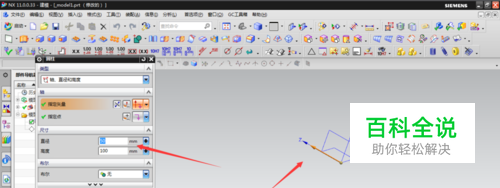

    首先打开软件,我们以一个圆柱面分割为例。先创建一个圆柱体模型,直接使用圆柱命令,指定直径和高度尺寸,指定高度方向和中心原点。

  • 02

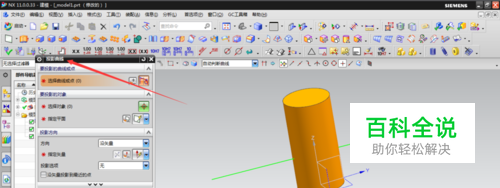

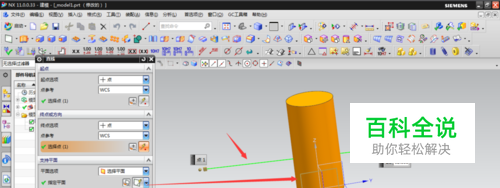

    选择插入/曲线/直线命令,绘制一条直线,将坐标平面限制在纵向平面,如图所示。接着选择投影曲线命令,软件弹出投影曲线对话框。

  • 03

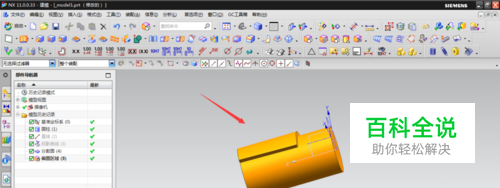

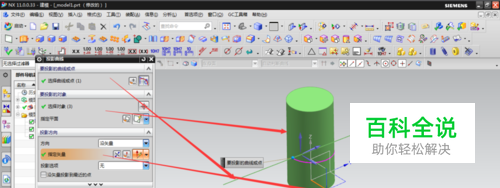

    在投影曲线对话框中,选择直线为投影线,圆柱为投影面,将该线段投影到圆柱面上。完成后圆柱面上出现一条半圆线。

  • 04

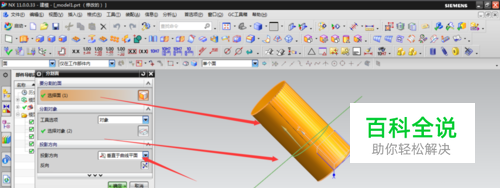

    然后选择分割面命令,选取圆柱面为要分割的面,曲线为分割线,将圆柱面上的局部分割出来,如图所示。

  • 05

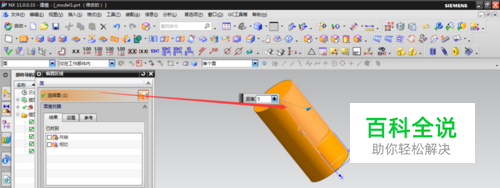

    最后选择偏置区域,选取分割出来的面,指定距离进行偏置,完成异形体的创建。效果如图。
