CATIA简单参数化设计
CATIA参数化设计可以大大缩短修改图纸的时间，但是很多朋友对参数化设计不是很了解，这里分享下这个怎么操作，同时也欢迎大家一起交流共同提高
操作方法
- 01

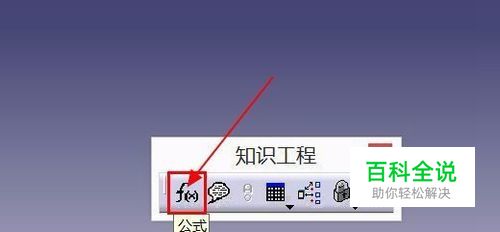

创建一个part，在窗口底部知识工程栏中找到公式命令单击进入
- 02
过滤类型选择所有（默认是所有但是有先情况不是），在新类型参数选择长度（因为我这里介绍的是用参数控制尺寸），后边根据需要可选择单值和多值 点击新类型参数按钮 创建参数，删除参数就不介绍了，建立完成后单击确定
- 03

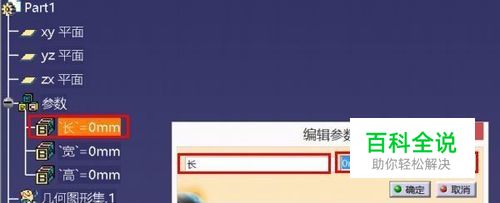

此时在设计树中我们可以看到刚刚建立的参数，双击进入对其进行命名和赋值
- 04

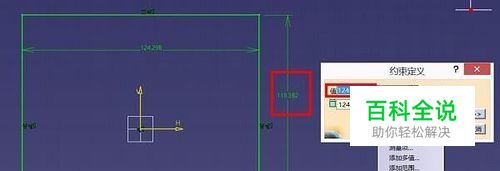

选择平面画草图并约束，此时双击约束进入修改对话框，单击输入尺寸栏然后再单击鼠标右键，选择编辑公式
- 05

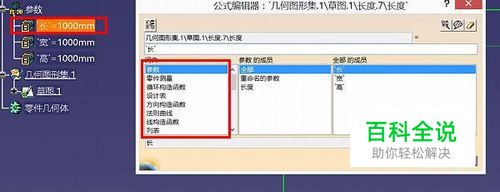

编辑公式对话框选择刚刚创建的参数（可以在设计树上直接点击，也可以在词典中找），用同样的方法将需要控制的尺寸都加上公式，加了公式的约束后边有fx字样
- 06

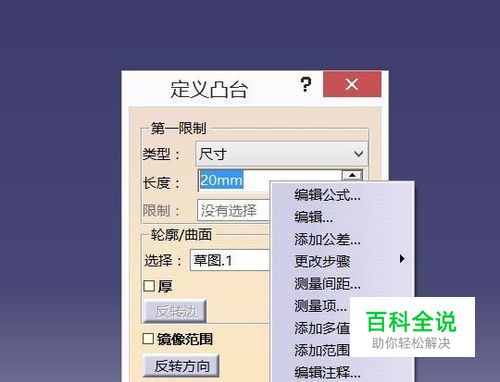

选择凸台命令拉伸，此时在对话框中用同样的方法定义拉伸长度
- 07

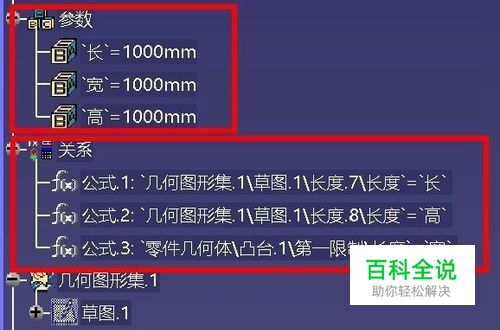

完成后我们的参数花就做完了，此时可以在树中看到参数所关联的约束，也可以叫做地址
- 08

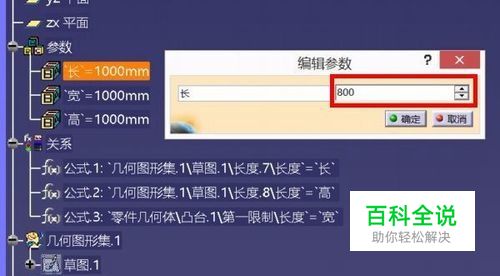

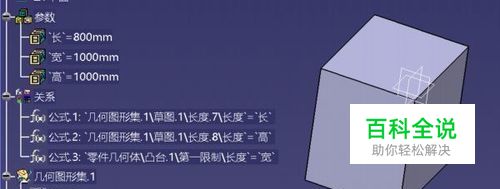

随便修改一个参数的值，再看几何体也相应的修改了，这样可以大大加快修改图纸的速度
