IBM X3650 M5服务器RAID阵列设置

2024-04-11 06:54:30

互联网轰轰烈烈发展的今天，服务器的使用越来越普遍，而配置磁盘阵列的X3650服务器必须先配置好RAID系统，在此基础上才能安装操作系统和需要的应用软件。

操作方法

01

开机后，注意引导界面，按F1键进入BIOS进行设置
02

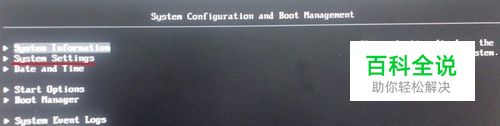

进入BIOS后，选择system setting--storage ，进入磁盘阵列配置界面，可以看到M5210阵列卡
03

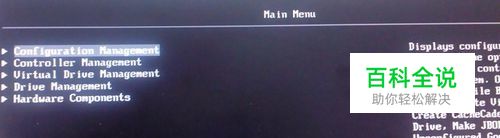

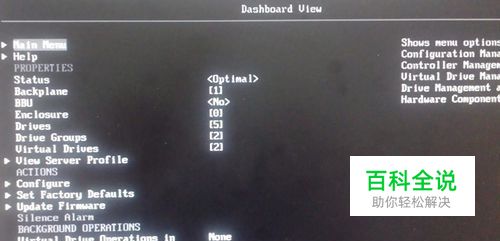

继续，选择Main Menu--configuration Management
04

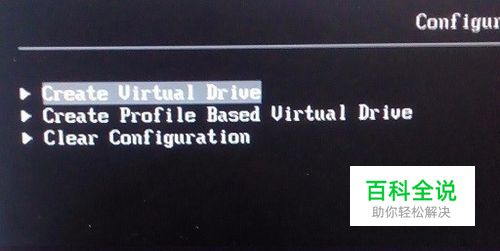

进入configuration Management界面，对于已经配置好RAID的情况，这里只有“View…”和“Clear…”两个选项。选中Clear选项，经过简单的英文对话（此处略）形式确认后会出现“Create…”选项，这就是要创建虚盘来配置RAID
05

插注一条：Clear干净后，退回到步骤3中的“Main Menu”中，选中“Drive Management”会出现如下显示。这里可以看出4个300G硬盘和1个1T（1000G）硬盘
06

从步骤4继续，进入“Create virtual drive”，选择“RAID Level”这里选RAID5，然后选中“select drives”，回车
07

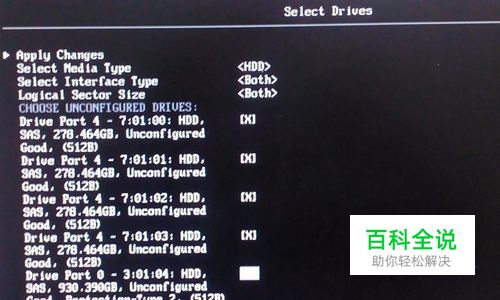

选中需要组成RAID阵列的硬盘，（在选中框中打叉-按空格键），这里选择四块300G硬盘组成RAID5阵列，完成后一定要保存，选择“Apply Changes”，到此RAID阵列设置完成。回到步骤4中，可以“View Drive Group”，可以看到设置好的两个磁盘阵列，RAID0(单块1T硬盘)和RAID5(四块硬盘)
