知道单片机晶振频率，如何求最大定时时间！

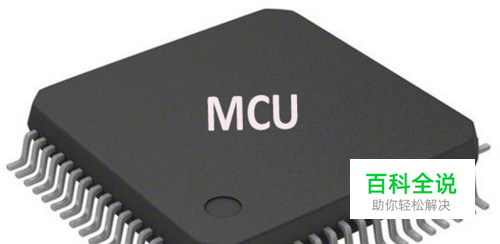

随着工业控制的发展需求，单片机的应用越来越广，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。各种产品一旦用上了单片机，就能起到使产品升级换代的功效，常在产品名称前冠以形容词——“智能型”，如智能型洗衣机等
本不去探讨单片机的发展及使用，仅仅围绕单片机定时器里面的一个小点应用进行解说，希望大家能够帮助大家举一反三，学以致用！
一、必备单片机基础知识：
- 01

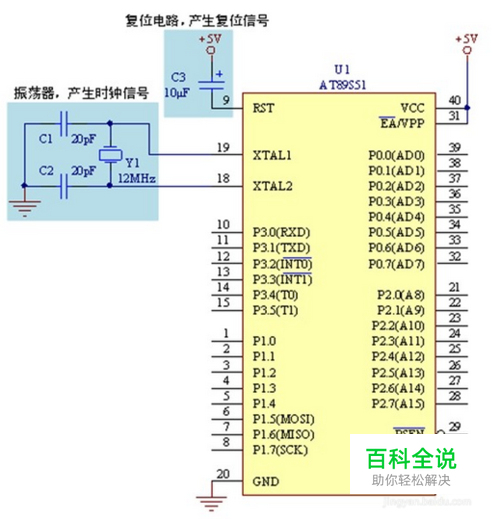

什么是单片机最小系统： 单片机最小系统指的是：最少的元件组成的单片机可以工作的系统。单片机最小系统一般包括：单片机、晶振电路、复位电路。如下图给出51系列单片机的最小系统电路图。
- 02

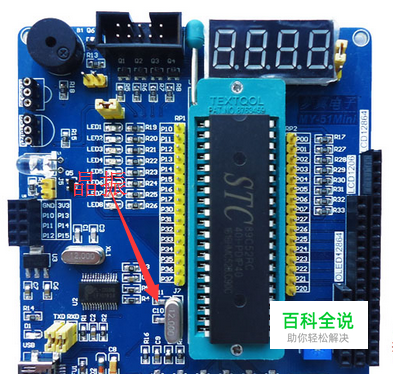

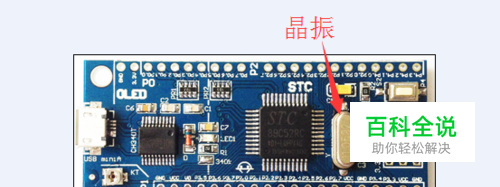

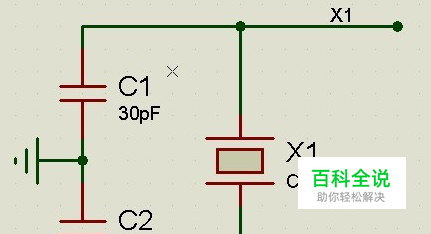

认识晶振实物： 晶振是单片机工作必不可少的器件之一，单片机一切工作无论是动作的执行还是定时、计数的完成均以晶振为基准！晶振实物如下图：
二、知道单片机晶振频率，求最大定时时间！（以51系列单片机为例）
- 01

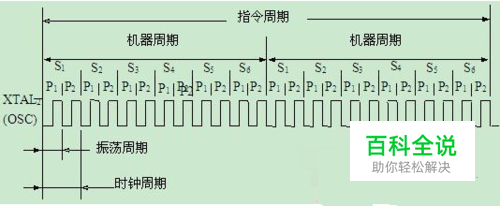

知道单片机晶振频率和震荡周期的关系：互为倒数关系 例如：晶振频率为12MHZ，则振荡周期Tosc=1/12 uS。
- 02

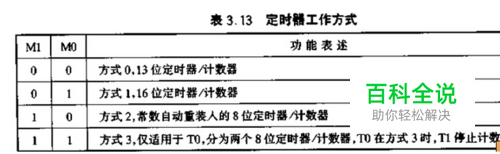

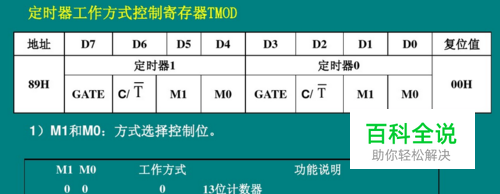

知道单片机定时器/计数器工作方式：方式0、方式1、方式2、方式3 工作方式0： 定时器/计数器T0工作在方式0时，16位计数器只用了13位，即TH0的高8位和TL0的低5位，组成一个13位定时器/计数器。 工作方式1： 定时器T0工作方式1与工作方式0类同，差别在于其中的计数器的位数。工作方式0以13位计数器参与计数，工作方式1则以16位计数器参与计数。方式1是16位计数器。这是方式1与方式0在计数方式时唯一差别。 工作方式2： 定时器T0在工作方式2时，16位的计数器分成了两个独立的8位计数器TH0和TL0方式2与方式0、方式1的差别，在于方式2是一个8位的计数器。 工作方式3： 工作方式3仅对定时器T0有效。当定时器T0工作在方式3时，将16位的计数器分为两个独立的8位计数器TH0和TL0。
- 03
清楚定时器/计数器各工作方式下的最大计数值：（方式0~2） 工作方式0： 此时为13位定时/计数器，则最大计数值为2的13次方（即8192） 工作方式1： 为16位定时/计数器，则最大计数值为2的16次方（即65536） 工作方式2： 为自动重装初值的8位定时器/计数器，则最大计数值为2的8次方（即256）
- 04
求各工作方式下最大定时时间： 由于定时器/计数器每加1占用的时间为1个机器周期，可得各自最大定时时间如下： 工作方式0： 最大定时时间 TM = 8192*MC 工作方式1： 最大定时时间 TM = 65536*MC 工作方式2： 最大定时时间 TM = 256*MC 其中MC为内部机器脉冲周期（即机器周期）
- 05
带入求出各自最大定时时间如下： 以晶振12MHz为例，按常规标准的12分频的51系列单片机算，则机器周期MC = 12*Tosc = 1微秒 带入公式得： 工作方式0： 最大定时时间 TM = 8192*MC =8192 uS 工作方式1： 最大定时时间 TM = 65536*MC =65536 uS 工作方式2： 最大定时时间 TM = 256*MC = 256 uS 其中MC为内部机器脉冲周期（即机器周期）
