UG10.0教程:[75]UG10.0曲线网格创建技巧
通过一组封闭的曲线,使用曲线网格可以创建一张曲面,本节UG10.0教程讲解关于曲线网格曲面的创建技巧,欢迎学习;
操作方法
- 01

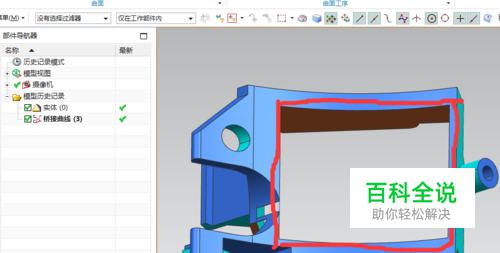

在下图中,红色指示的线为一组封闭的曲线,然后就用这组线来创建曲面;
- 02

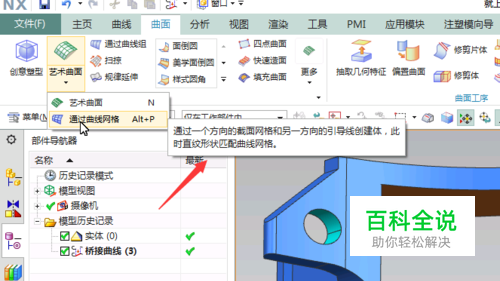

点开曲面工具下艺术曲面的小三角,找到通过曲线网格命令;
- 03

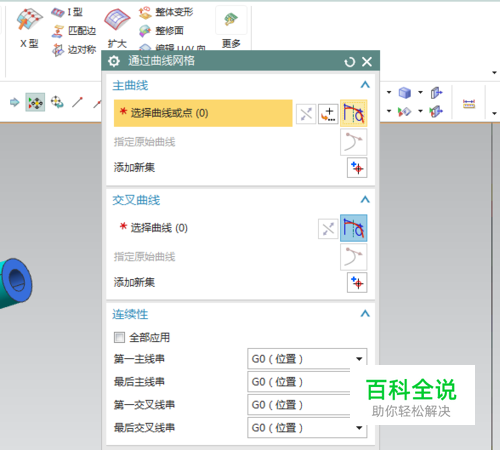

打开后的通过曲线网格命令,对话框如下图;
- 04

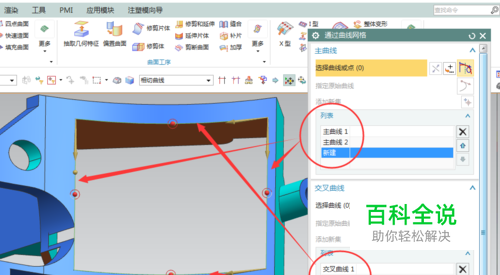

在主曲线与交叉曲线中,分别选中下图的曲线;
- 05

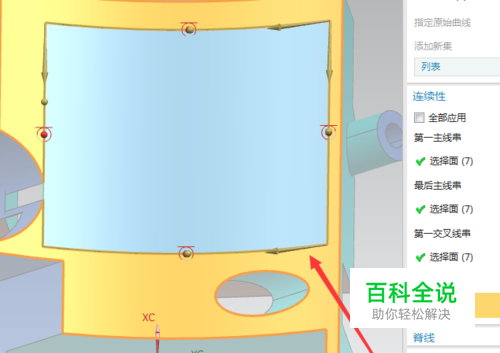

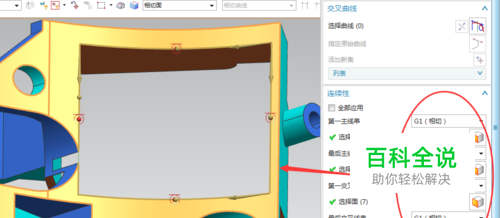

为了便曲面做的更光顺,可以使用相切功能,在连续性选中相切后,然后选择图中的曲面;通过点开预览,可查看创建的曲面;
- 06

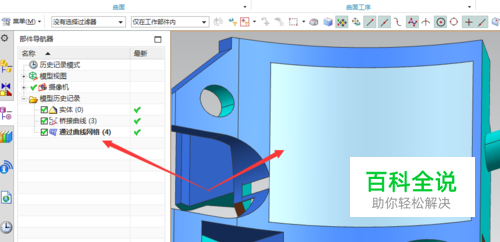

最终通过曲线网格创建的曲面如下图,这样就把图上零件的孔位补好了;
- 07
使用经验: 曲线网格的曲线不但可以选择线,还可以选择顶点,不同的图形其线的选择是有差别的,注意区分。
