Matlab中坐标轴的位置属性

在matlab作图中，坐标轴的位置属性也可以进行调节，使用position命令，还可以使用该命令对部分图形进行放大。

操作方法

  • 01

    介绍matlab中坐标轴的位置属性设置。 在Matlab command window中，输入如下参数： figure; 会得到一个空的图形。

  • 02

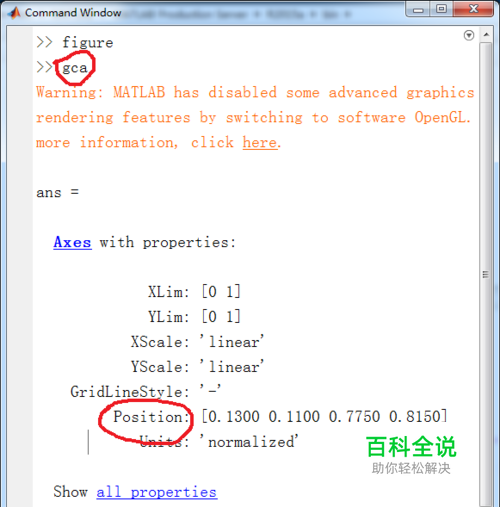

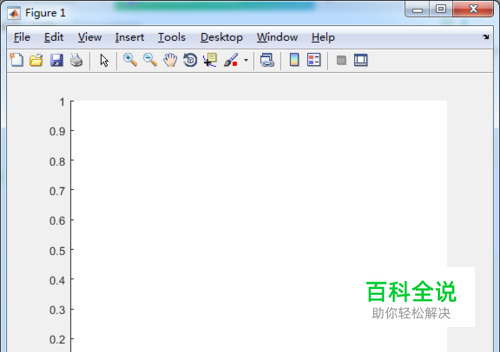

    然后输入gca可以得到如下图形： gca 自动出现了一个坐标轴，且有了坐标轴的属性信息。 其实如果没有给figure赋值的话，gca就会返回当时的坐标轴属性。

  • 03

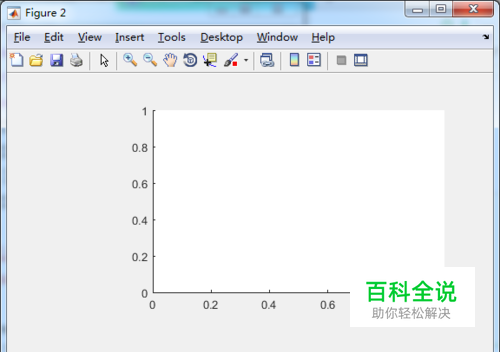

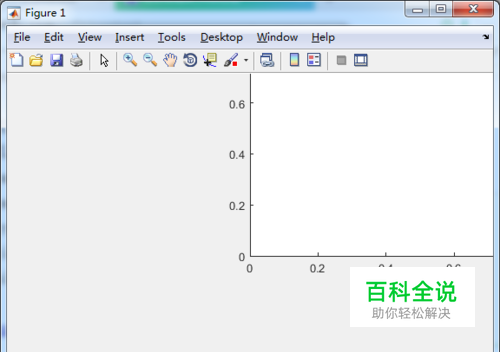

    我们可以自行设置一下坐标轴属性： set(gca,'position',[0.5 0.5 0.7 0.7]); 可以根据自己的需要进行坐标轴设置。 其中前面两个0.5表示坐标轴的xy初始位置，后面两个0.7表示坐标轴的长度和宽度。 比如： set(gca,'position',[0.3 0.4 0.6 0.5]);

  • 04

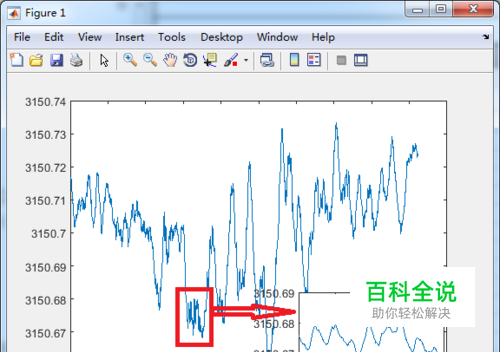

    使用该方法可以在一个figure中设置两个坐标轴，通过使用xlim和ylim命令，可以对图形中变化剧烈的部分进行放大处理： 使用如下命令增加一个坐标轴： axes('position',[0.6 0.15 0.3 0.25]);

  • 05

    不同的图像使用不同的方法，根据自己的需求，可以设定不同的图像显示。
