UG NX工程图字体替换和PMI标注

很多三维软件在标注方面总是觉得没有AUTOCAD标注好看，像CAXA设置了专用的模板，但看上去始终觉得没那么顺眼，UG NX新版本出来以后增加了很多字体，在标注方面也有很大的改进。

操作方法

  • 01

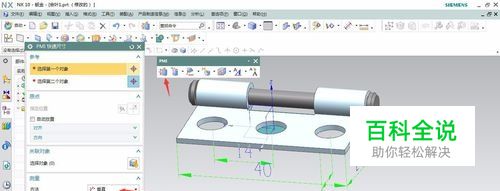

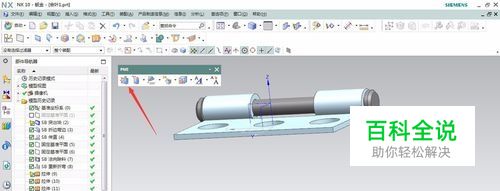

    随意以一个合叶为例，这里UG NX10.0以上是全面支持中文目录的，可以打开原来更改环境变量的NX8.0文件。点击“开始”下拉菜单的“PMI”勾选，如图所示跳出PMI工具条，进行相关三维标注。

  • 02

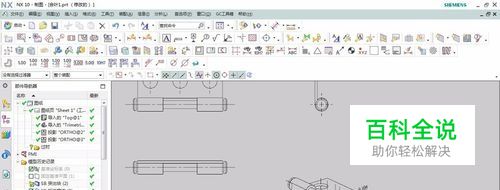

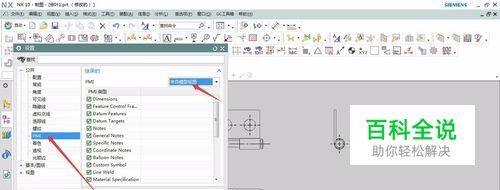

    生成工程图，选择轴测图，点击右键/设置，选择PMI，继承来自模型视图。完成后生成建模时标注的PMI三维尺寸。这里主要方便一些三视图中不易标注的尺寸位置。

  • 03

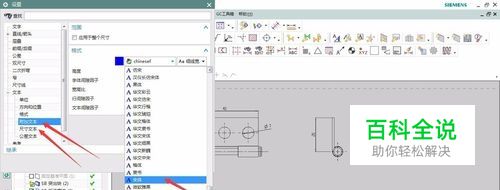

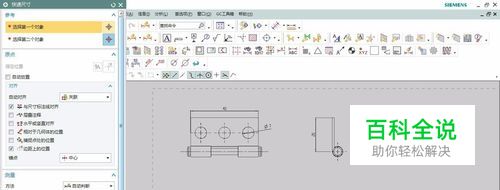

    在标注过程中可以点击设置/尺寸文字（或者文本文字）修改字体样式，可以选择国家标准或者自己企业的标准，创建成自己的模板角色文件。创建角色可参照下面的经验引用部分。

  • 04

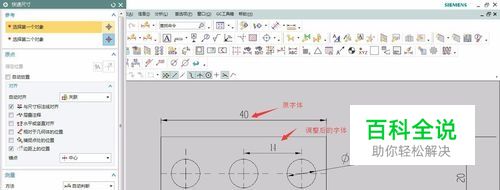

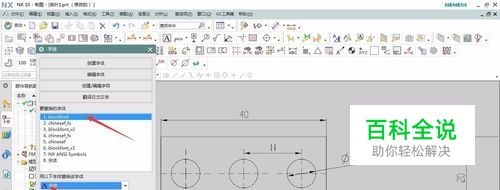

    对于字体的修改还可以在文件/实用工具/字体中替换，例如一般的标注尺寸字体为blockfont字体，则选择该字体为要替换的字体，选择下面想要使用的字体。完成后该图形标注尺寸默认为你现在选择的字体。
