CAD 2012图案填充编辑

在CAD 2012中图案填充编辑没有之前版本的窗口了,用惯了之前的窗口的朋友们,用现在的命令形式是非常不习惯的。那么如何找回填充编辑窗口呢,详情如下:

操作方法

  • 01

    打开CAD 2012,先画一个圆

  • 02

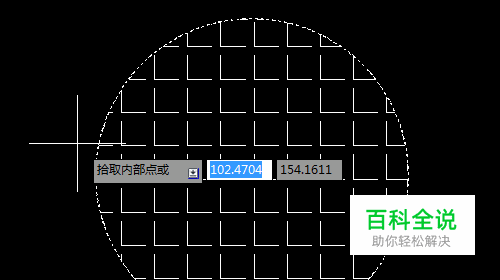

    填充:H——空格——再点击圆内部,出现系统默认的图案(之前版本,在这个步骤时,会出面图案填充编辑窗口)

  • 03

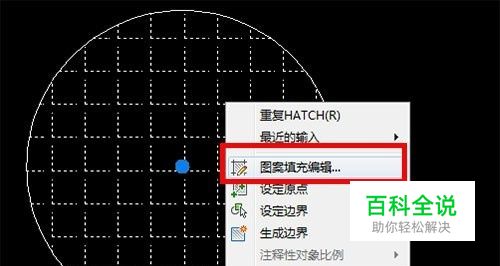

    选中填充的图案,单击鼠标右键,会出现图案填充编辑……

  • 04

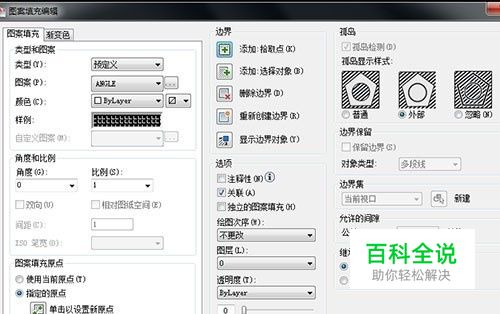

    点击图案填充编辑……,这时就会出现之前的图案填充编辑窗口了

  • 05

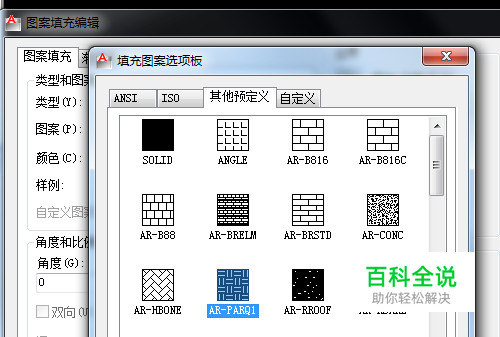

    这时就可以按之前的习惯,选择自己需要的图案了

  • 06

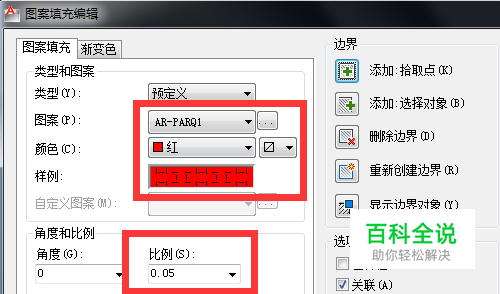

    填写比例

  • 07

    选择好后,确定,如下图结果
