如何使用真实照片在SketchUp照片匹配中快速建模
SketchUp是提供给设计师快速绘制建筑模型的工具。 SketchUp照片匹配功能是根据一张真实图片,快速创建建筑模型的工具,做场景的时候快捷、高效,更真实。本给初学者一个快速建模的方法启示。
操作方法
- 01

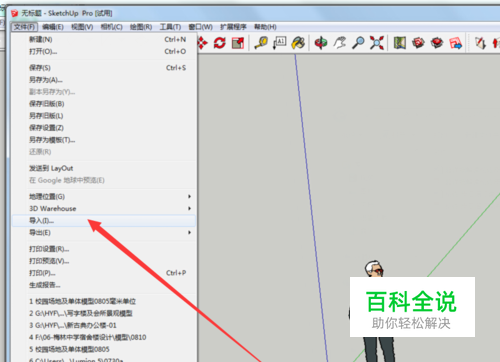

打开sketchup,点击右上角文件——导入
- 02

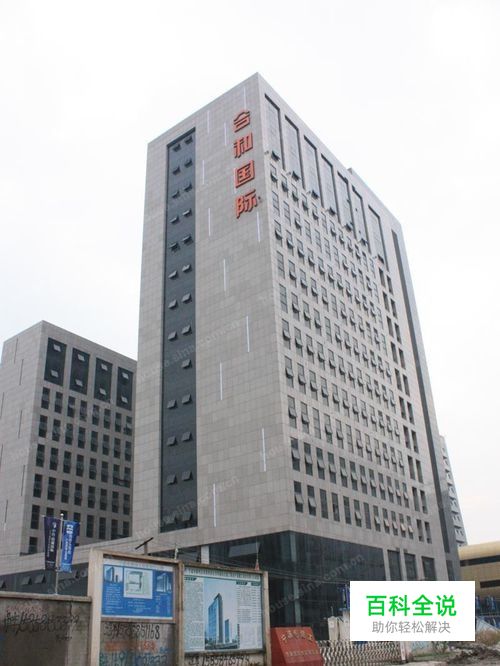

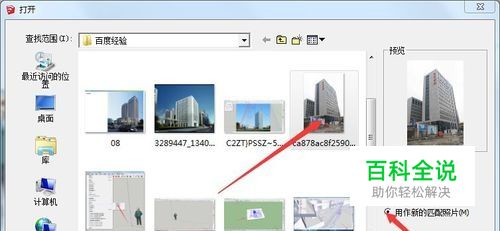

选择jpg图片格式,点选“做为新的匹配照片”,选择你需要快速建模的照片(初学者应选择相对规则,两点透视较好的真实建筑视角,若是效果图请用ps调整到相对真实3点透视效果)
- 03

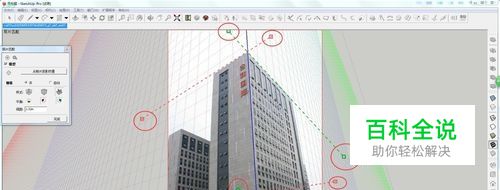

打开照片匹配界面后,匹配图片透视关系。图中的红、绿、蓝3种颜色分别对应x、y、z轴,其中的两个红色和绿色调节杆用于调节并匹配图片中的透视关系。利用x、y、z轴控制点(图例红圈几个点),调整透视关系。满足两点透视或三点透视要求。调整完成后,点击完成
- 04

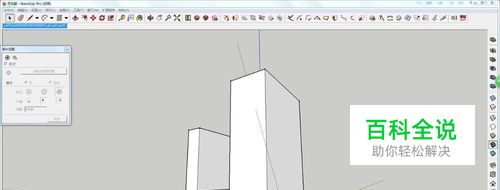

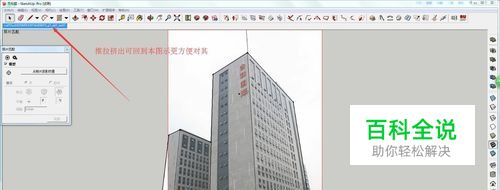

对照图片创建模型。选择左侧大工具栏上的[线]工具,从坐标原点处开始绘制平面的边线,直至将线封闭形成平面,再选择推拉P,拉出与照片基本对其的体块。多练习几次,注意技巧。
- 05

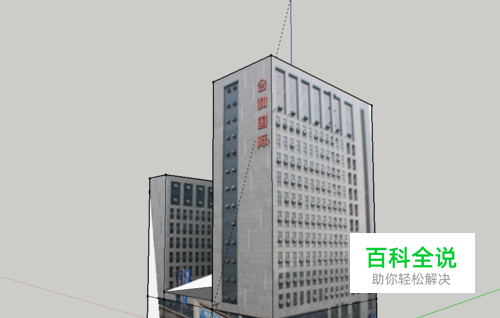

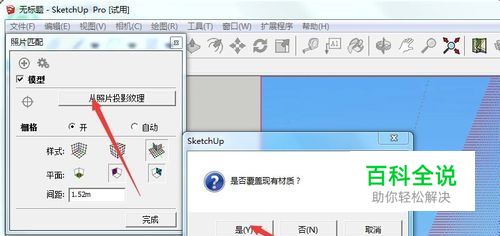

基本体块完成后,如无细节修改要求可直接点击回到照片匹配视图,点击“从照投影纹理”,选择“是”。得到基本模型。
- 06

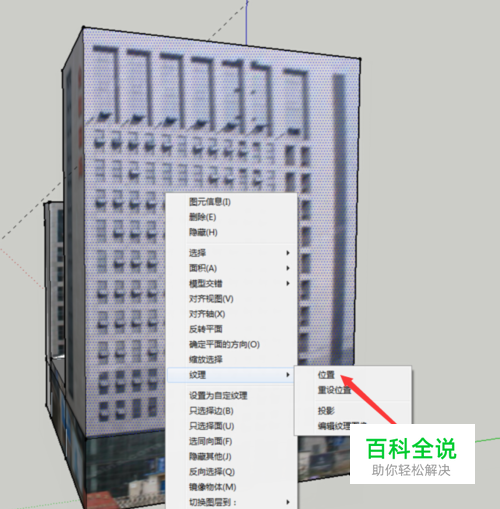

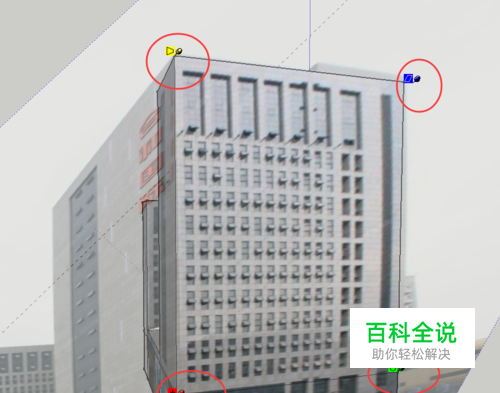

查看纹理不对齐面,选择面,右键,选择纹理,选择位置,根据控制点,调整纹理位置,大小到合适贴图效果,图示,红圈处为控制点。
- 07

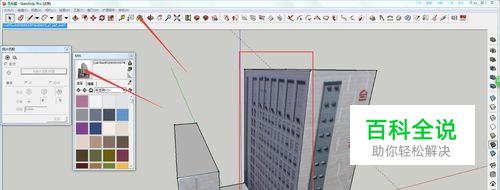

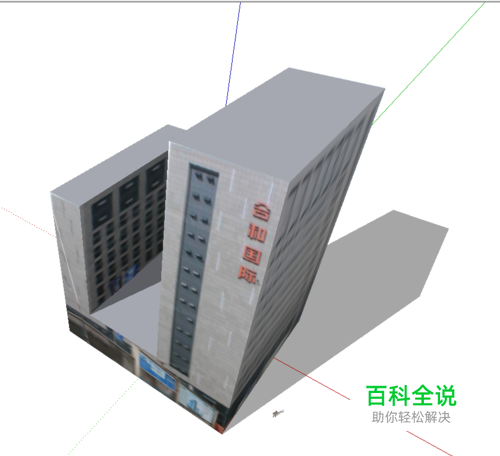

调整完纹理后,利用“材质工具”吸取对称面材质,进行材质赋予。重复调整不恰当材质。一个简单真实照片建模的快速建模就完成了,这时候你可以调整合适大小,编成组件放到你的规划场景中去了。
