cass中如何进行坐标转换

在测量中不同坐标系的数据或图形需要进行转换,可在CASS中进行转换。具体将会进行介绍。

操作方法

  • 01

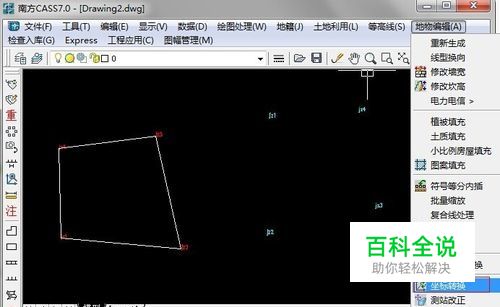

    打开需要转换的图形或坐标点图形,把已知点转换前的坐标和转换后的坐标在CASS中进行展点,然后在CASS中点击“地物编辑”--“坐标转换”

  • 02

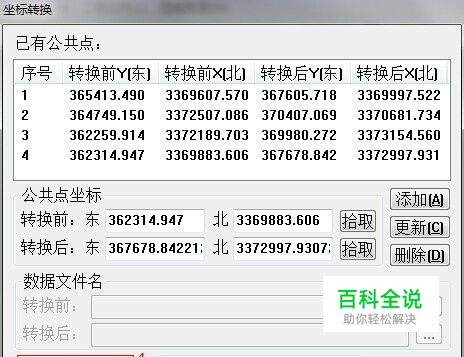

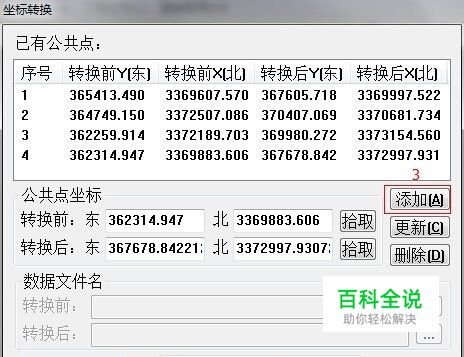

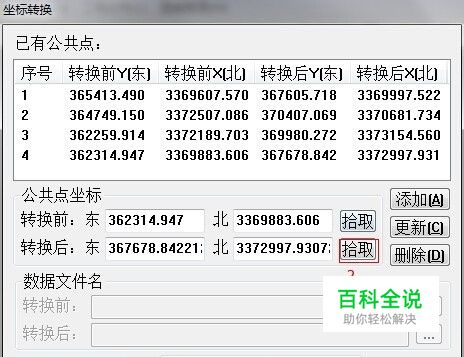

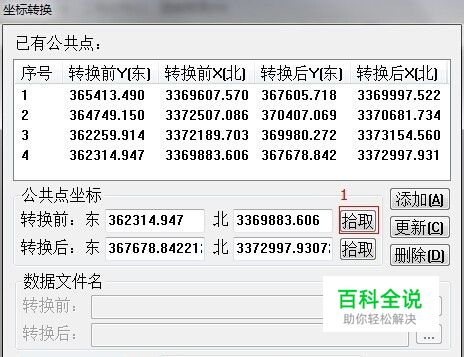

    在弹出的对话框中选择已知点的坐标,即转换前,转换后 然后点击添加

  • 03

    选择一定数量的点后,点击“计算转换参数”,即可看的到平移参数、旋转参数、尺度参数。

  • 04

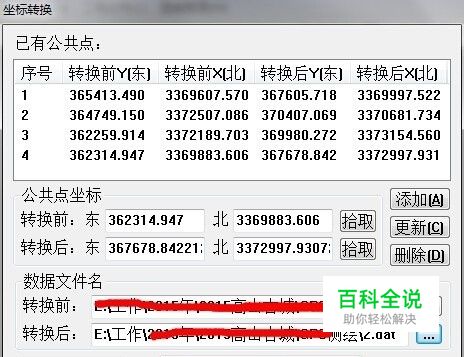

    如果需要数据转换或图形转换,在图中红色区域选择相应选项。然后在数据名中选择“转换前坐标文件”保存“转换后的坐标文件”

  • 05

    点击转换--框选图形数据--空格,即实现图形和数据的转换。
