如何设置CAD标注样式管理器

在CAD绘图中，标注样式的设置非常重要，对于初学者如何快速掌握标注样式管理的设置，可以通过一些关键性的设置，来快速掌握。

操作方法

  • 01

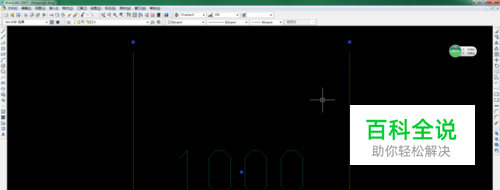

    先对尺寸标注进行了解： 两端黄色的竖线：尺寸界限 两端红色粗斜线：箭头 底部红色的横线：尺寸线 青色的数字：尺寸数字

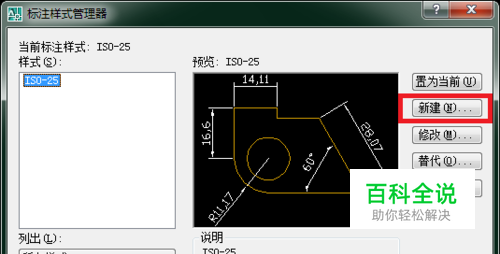

  • 02

    输入快捷键“D”，打开标注样式管理器。 点击“新建”

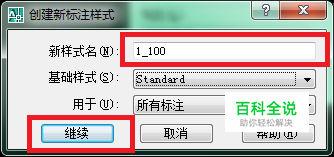

  • 03

    新样式名输入为：1_100 点击“继续”

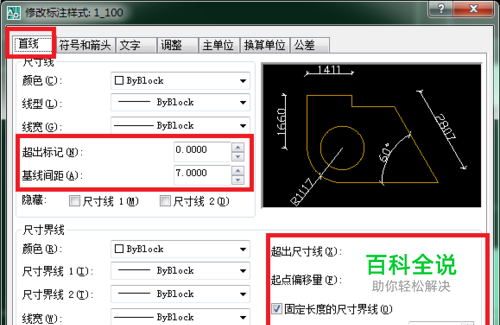

  • 04

    点击“直线”选项卡，设置参数看图片。 其余保持默认，也可以自行设定颜色和线型。

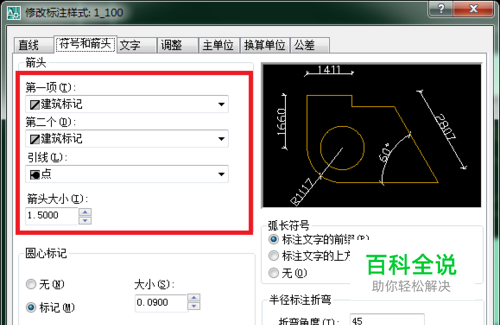

  • 05

    符号和箭头选项卡， 引线可选“点”或“小点” 箭头大小一般在2.0以内

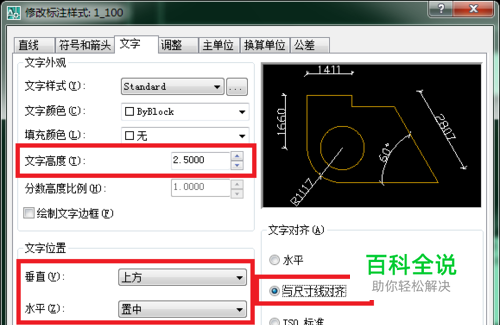

  • 06

    文字选项卡 文字高度1.5-2.5

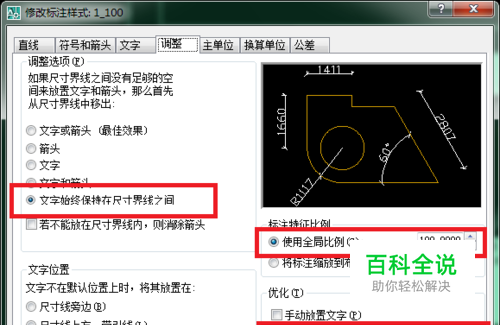

  • 07

    调整选项卡， 全局比例，一般为图纸的出图比例， （这里的100，就是出图比例为1:100）

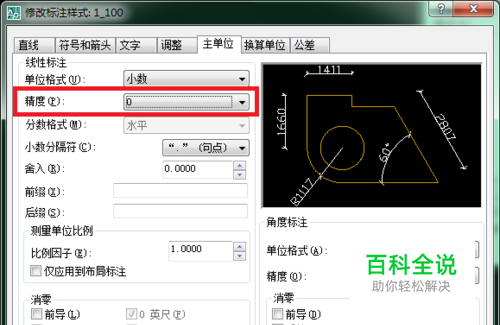

  • 08

    主单位选项卡， 比例因子，默认值为1。在不明白的情况下，先不要动，不然你会凌乱的。 其余全为默认
