怎样用Gerber资料返PCB文件
在电子产品仿制开发过程中,我们常常遇到这样的情况,客户只拥有用于生产的Gerber(光绘)资料,却没有用于产品解析与技术探讨的PCB文件、原理图等资料。产品顺利生产出来后,想要对其进行修改、升级或者故障维修却因为没有参考图纸而无法下手。
过程步骤及必须的前提条件
- 01
由于只有用于PCB生产的CAM资料,而没有PCB文件,虽然生产能够顺利进行,但是没有PCB图纸无法查找信号连接关系,给产品维修与更新带来困扰,特别是对产品进行改板再设计或参考设计时,从Gerber资料就无从下手。
- 02

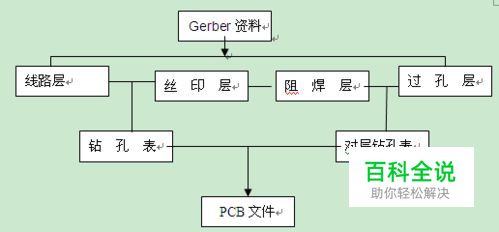

1 Routin/Plane 线路层(一般几层板就有几个文件,格式以.pho结尾)。
- 03
2 Silk screen 丝印层(两个文件,顶层丝印和底层丝印,以.pho结尾)。
- 04
3 Solder Mask 阻焊层(两个文件,顶层阻焊和底层阻焊,以.pho结尾)。
- 05
4 Drill drawing 过孔层(以列表和符号标示钻头直径和位置的文件,以.pho结尾)。
- 06
5 Nc drill 钻孔表(标示层对之间的钻头位置,以.drl结尾)。
- 07
6 含盲埋孔的必须提供各个对层之间的钻孔表。
