IM260主站和IM261从站扩展模块配置
操作方法
- 01

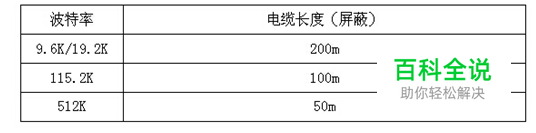

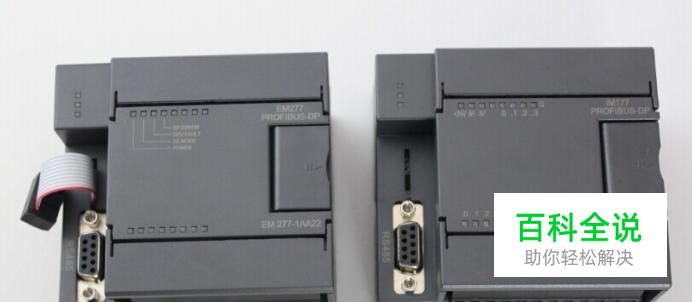

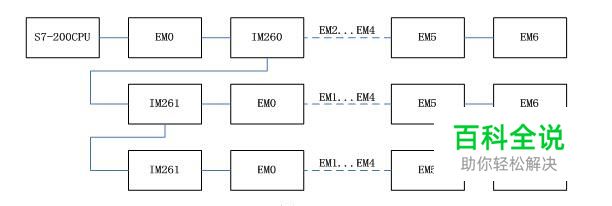

JQECT 260扩展机架主站模块，占用CPU后插槽，电气接口为RS485，最多可扩展两个JQECT 261从站（两者配套使用），每个261从站最多扩展7个模块、最大支持128路数字量输入输出和64路模拟量输入输出。其最大优点实现远程I/O控制，排线简单，接线方便.不仅适用于JQECT 200主机，同时与西门子系列完全兼容。在国内众多同行中的佼佼者，引领PLC创新控制潮流。 产品图片如下： 连接图如下： 主站与从站拨码开关设置 IM260和IM261的SW5和SW6 DIP开关用于设置波特率，如下表：注：主站与从站的波特率设置相同才能通讯。 2 通讯距离 实现正常通讯，通讯电缆的最大长度与波特率的设置有关系，如下表注：通信电缆需带屏蔽层的双绞铜芯线(如：西门子的DP紫色电缆)结束语：采用JQECT 200CPU+JQECT IM260+JQECT IM261机架扩展模块分布式系统,降低了成本，性价比较高，分布式远距离I/O控制，排线简单，维护方便，解决了远距离接线不方便的问题，此解决方案适用于OEM设备、水处理、冶金、电力、汽车、空调等各类行业。
