基于工业级4G DTU输电线在线监控系统方案
近年来由于环境变化因素导致的电网事故频繁，造成巨大的损失，以08年的南方雪灾为典型。2008年春节前后，长江中下游的大雪灾引起了输电线路大面积灾害性事故，给国计民生带来巨大损失。全国范围内，截止2月6日除夕夜统计，受冰雪灾害影响，有169个县停电，南方电网供电范围累计90个县市受停电影响，因冰灾、雪灾导致输电线路大范围覆冰、舞动、主网架相继发生倒塔事件，故障累计停运线路6767条，造成变电站停运831座。输电线路在灾害面前呈现的脆弱性表明，必须采用先进技术手段提高我国输电线路抗灾能力。
操作方法
- 01
为了响应国家建立坚强的智能电网的要求，才茂开发了输电线路状态监控系统。本系统是完全按照国家有关建设智能电网的规范而开发的，开发过程参考了大量的国标和行业标准， 是输电线路状态监控的完整的解决方案。 系统拓扑图
- 02
本项目系统主要由传感采集模块、数据汇聚传输模块、输电线路状态监测平台、终端供电单元四大部分构成。 传感采集模块：由温湿度、红外摄像头、风速、泄漏电流、覆冰状况、导线应力、倾角、雷电流、风偏、振动等各种传感器组成； 数据汇聚传输模块：使用GPRS无线数据终端CM3161实现数据的远程传输； 输电线路状态监测平台：电力主站监控系统。 终端供电单元：太阳能电池板、硅能蓄电池等。
- 03

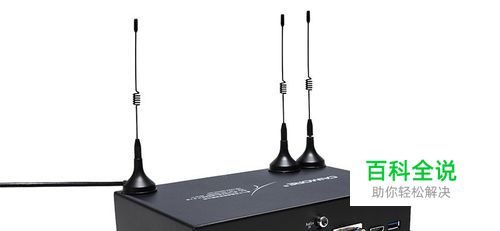

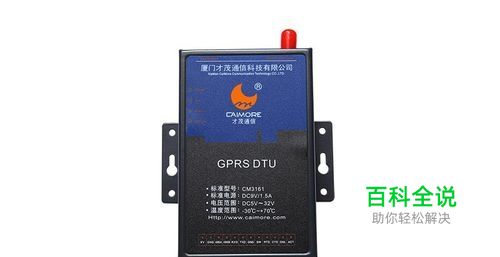

配套产品 1、数据传输终端： CM3161 1）CM3161DTU具备极高的稳定性和可靠性，通过严酷的电磁兼容测试。工作稳定满足-25℃~70℃。 2）产品支持电力101通讯规约与电力104通讯规约的转化，解决了二次设备通讯协议与主站通讯协议不匹配带来的问题。 3） 产品支持多种配置方式，解决了电力现场先安装后配置带来的配置难问题。 4）支持国网加密要求DTU产品，解决了国网对二次设备的通讯加密要求对二次设备厂商带来的难题。 2、监控网关：CM530-81
- 04
1）视频调看：最大支持四路音视频数据采集存储，通过3G/4G LTE网络可以实时观看及远程调看历史录像文件； 2）字幕叠加：支持将文字叠加到视频（OSD），可以自由设置叠加位置和叠加内容，比如杆塔编号、当前时间、录像通道、报警信息、GPS信息等； 3）接口丰富：通过串口可外接传感器、总线控制器、现场对讲设备、手持电话等功能； 4）云台控制：远程云镜控制，可远程控制摄像头全方向转动； 5）配电输出：提供DC +12、+5V双电源输出，以解决现场环境中摄像机等外设的取电问题。 系统价值 本系统的投入使用，将实现对输电线路的运行状态和环境进行集中、全面、实时的监测，对事故隐患提出预警，为生产管理提供决策信息支持，为调度提供辅助决策信息。这套系统的应用必将为用户带来巨大的社会价值和经济价值。
