Pro/e如何造压缩弹簧？
压缩弹簧是常用的标准弹性元件，
笔者也曾写过其他软件造压缩弹簧，
那么，
Pro/e又是如何造的呢？
操作方法
- 01
如下图所示， 打开Pro/e5.0软件， 新建一个空白的实体零件文件， 为了省事，可以用缺省模板。
- 02

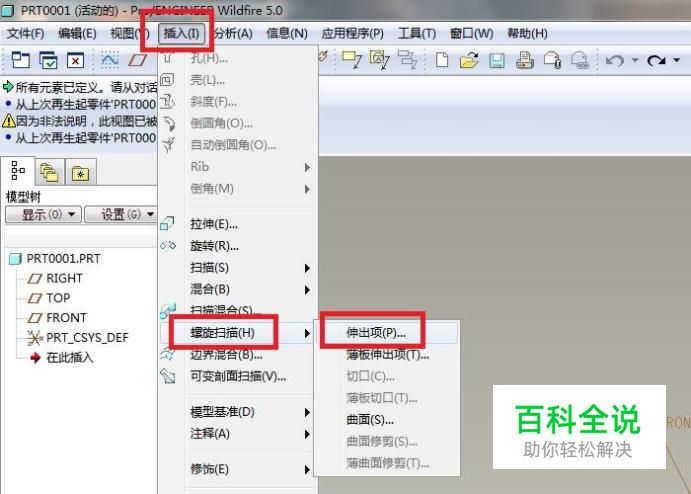

如下图所示， 点击标题栏中的“插入”， 在其弹出的下拉菜单中点击“螺旋扫描”， 然后在最后一层下拉菜单中点击“伸出项”。
- 03

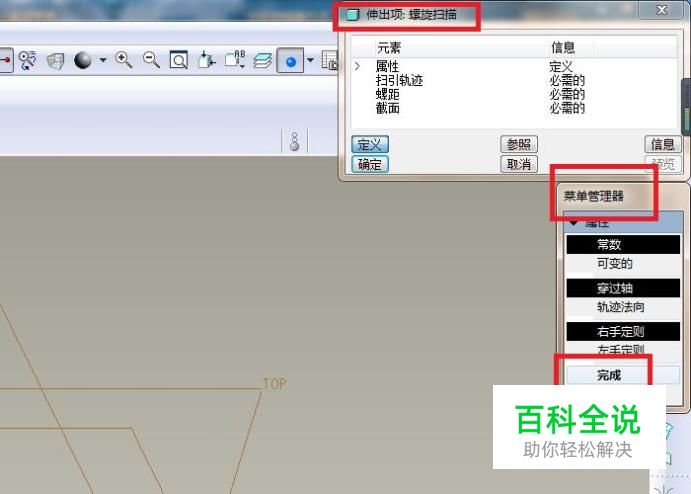

如下图所示， 软件随之弹出了“伸出项：螺旋扫描”对话框和一个菜单管理器， 看着菜单管理器中的内容， 没什么需要更改的， 可以点击其中的“完成”了。
- 04

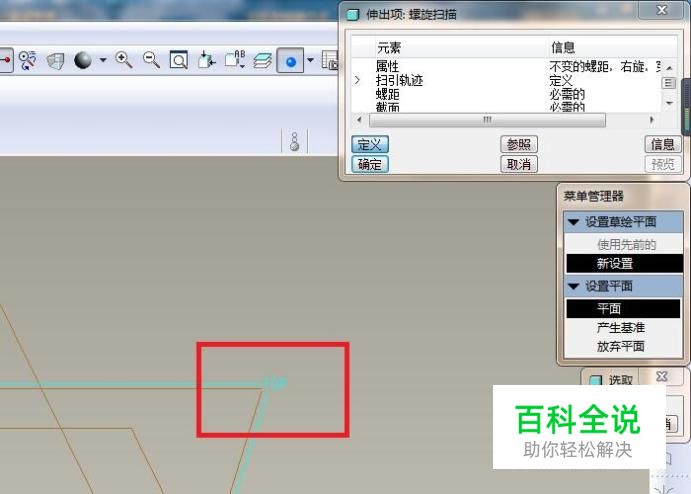

如下图所示， 根据菜单管理器中的提示， 笔者选择了“TOP面”。
- 05

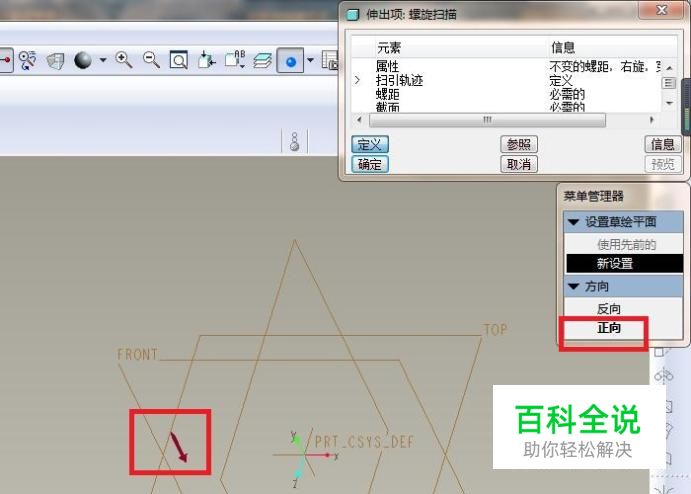

如下图所示， 菜单管理器又提示我们选择方向了， 笔者习惯性的选择“正向”。
- 06

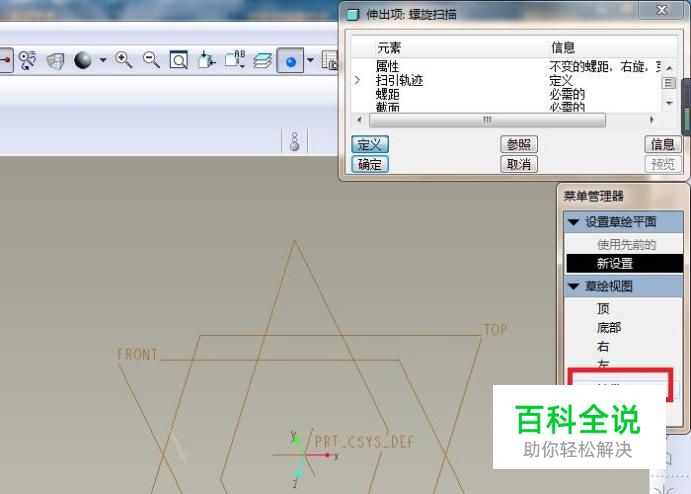

如下图所示， 菜单管理器又有了变化， 不用看别的， 有“缺省”就选择“缺省”，这样很省事。
- 07

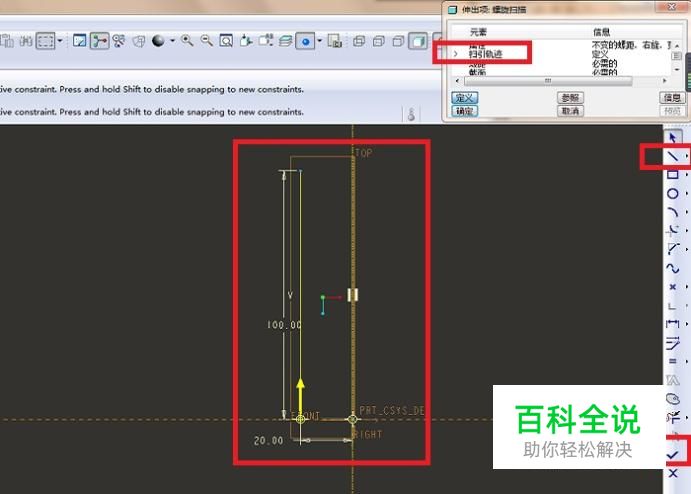

如下图所示， 进入到草绘状态， 看“伸出项：螺旋扫描”对话框可以得知：这里是定义扫描轨迹的地方。 首先点击右边工具箱中的“中心线”图标（隐藏在直线后面）， 点击坐标原点画一条竖直的中心线， 然后点击右边工具箱中的“直线”图标， 在中心线左边画一条竖直的线段， 修改尺寸：线段长100，距离中心线20， 最后别忘了点击右边工具箱中的“√”。
- 08

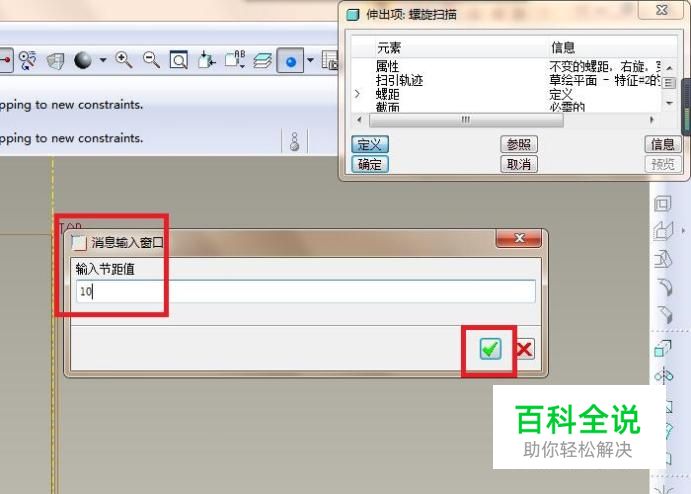

如下图所示， 退出出来草绘之后， 弹出一个消息输入窗口， 它要我们输入“节距值”， 笔者估摸着输入了10， 然后点击窗口右边的√。
- 09

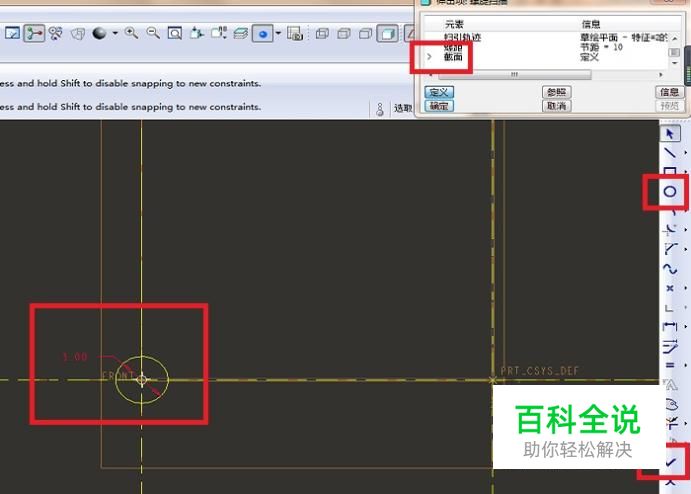

如下图所示， 又进入到草绘状态， 看“伸出项：螺旋扫描”对话框得知：这里是定义截面的地方。 所以， 首先点击右边工具箱中的“圆”， 以100长的线段一端为圆心画一个圆， 笔者估摸着直径设为3， 最后点击右边工具箱中的√。
- 10

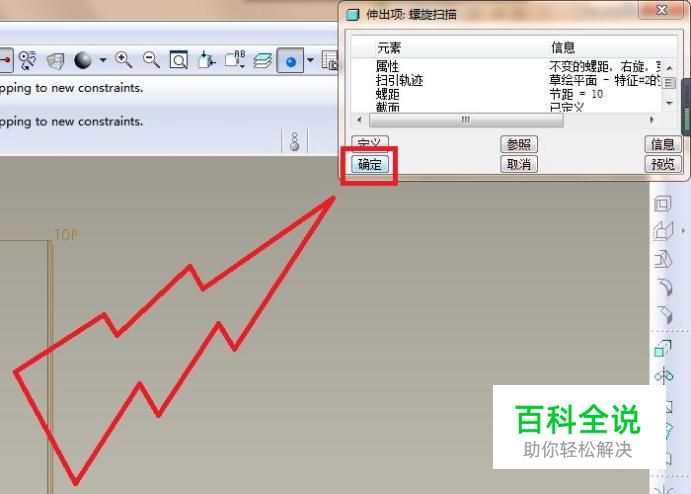

如下图所示， 退出草绘之后， 再看“伸出项：螺旋扫描”对话框， 所有元素都定义完毕， 所以， 我们只要点击“确定”就可以了。
- 11

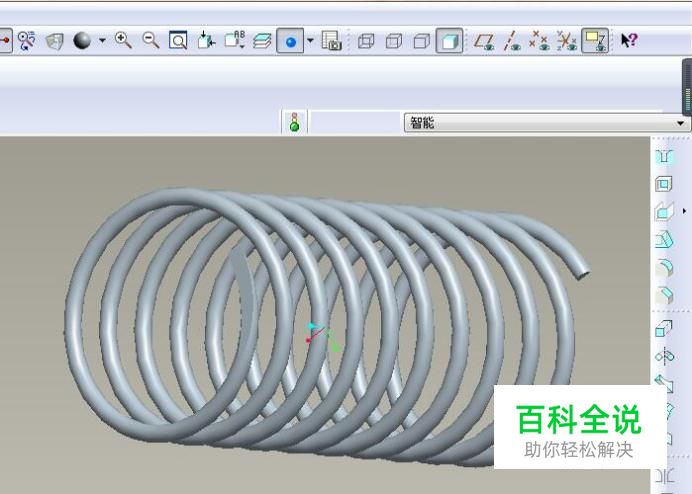

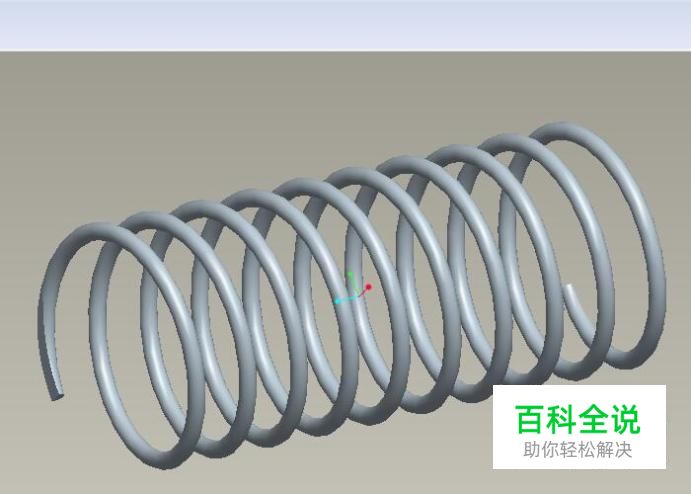

如下图所示， 上一步中点击完“确定”之后， 一个螺旋状的实体就出现了， 这是压缩弹簧的主要部分。
- 12

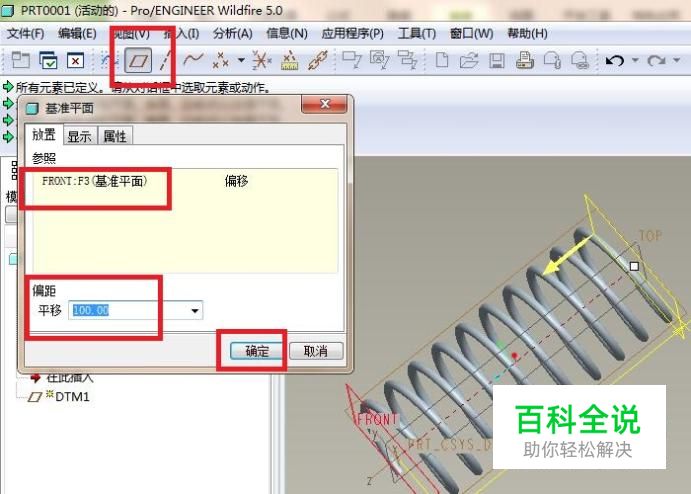

如下图所示， 点击工具栏中的“基准平面”图标， 出现一个“基准平面”对话框， 然后参照一栏点击“FROT面”， 偏距一栏中平移100（如果方向不对，可以输入-100）， 最后永远别忘了点击“确定”， 至此， 一个新的基准平面就创建完毕。
- 13

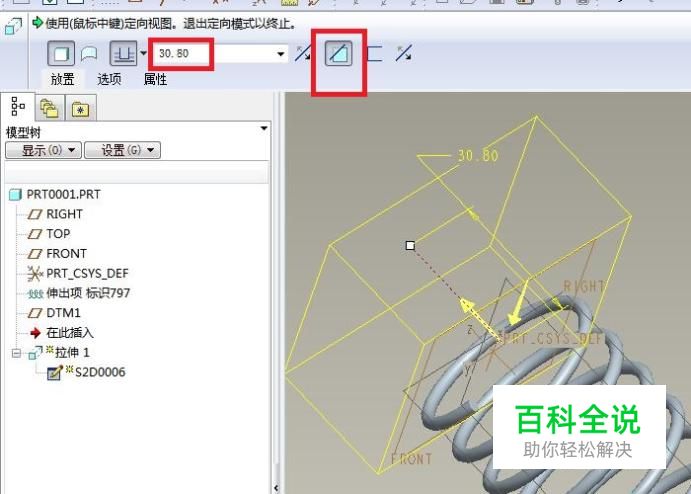

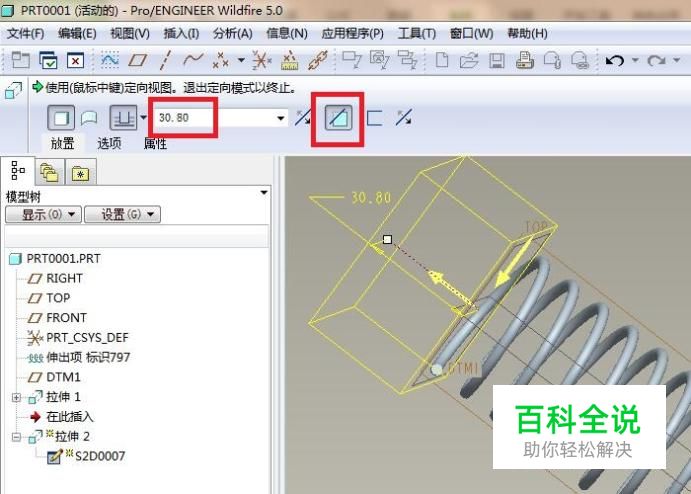

如下两幅图所示， 分别在FRONT面和新建的基准面上进行拉伸实体操作， 拉伸的时候选择“切除”， 高度只要比3大就行， 然后压缩弹出两头就都削平了。
- 14

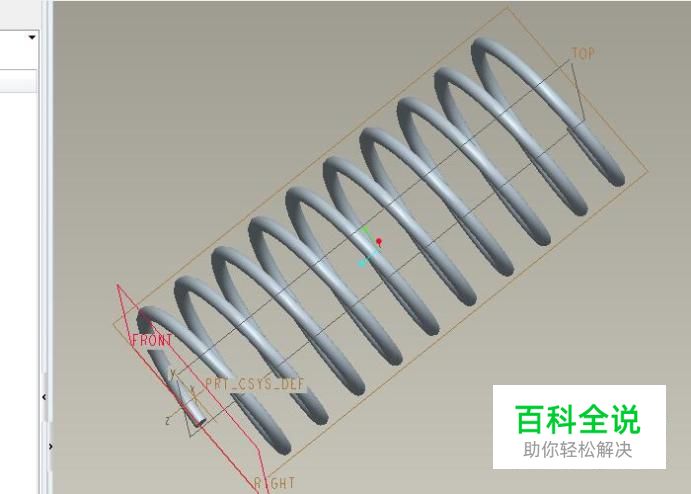

如下图所示， 一个简单的压缩弹簧就在Pro/e中造出来了。
