SolidWorks如何创建一个“锁”模型？
锁是我们日常生活中必不可少的物品，
那么，
在SolidWorks中如何创建一个锁的三维模型呢？
操作方法
- 01
如下图所示， 打开SolidWorks软件， 新建一个空白的SolidWorks零件文件。
- 02

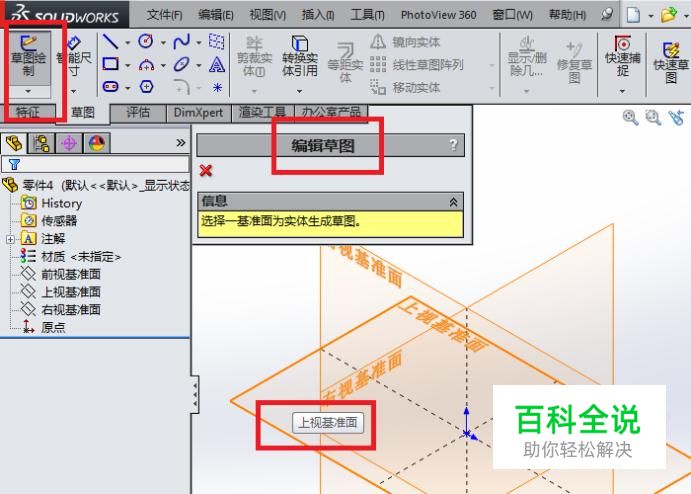

如下图所示， 点击工具栏中的“草图绘制”图标， 之后弹出一个“编辑草图”对话框和三个基准面， 笔者选择“上视基准面”为草图平面。
- 03

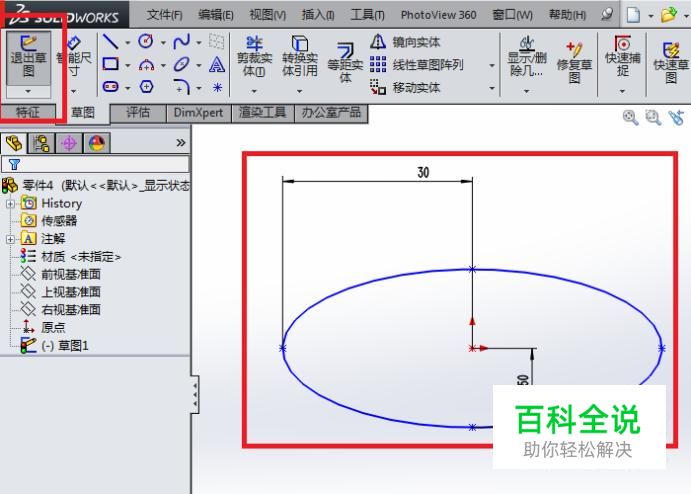

如下图所示， 首先点击工具栏中的“椭圆”图标， 然后以坐标原点为圆心画一个椭圆， 然后点击工具栏中的“智能尺寸”图标， 再然后标注椭圆的长短轴，尺寸可以参考下图， 最后“退出草图”。
- 04

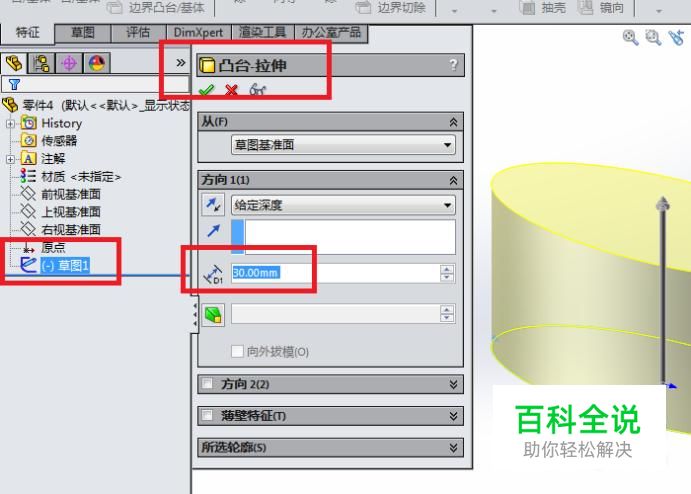

如下图所示， 回到了特征工具栏， 首先在设计树中用鼠标左键选中刚刚画的椭圆草图， 然后点击特征工具栏中的“拉伸凸台/基体”图标， 然后在弹出的“凸台-拉伸”对话框中修改拉伸高度为30， 打√， 至此， 完成锁的主体创建。
- 05

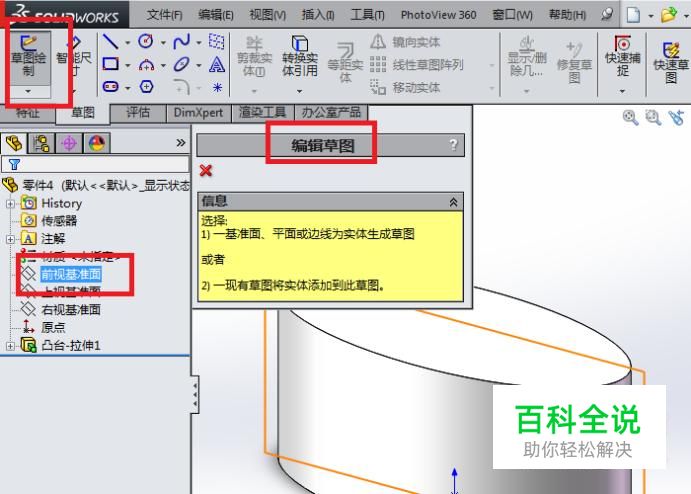

如下图所示， 继续点击草图工具栏中的“草图绘制”， 这次仅仅出现“编辑草图”对话框，而没有三个基准面供我们选择， 所以， 笔者在设计树中选择了“前视基准面”。
- 06

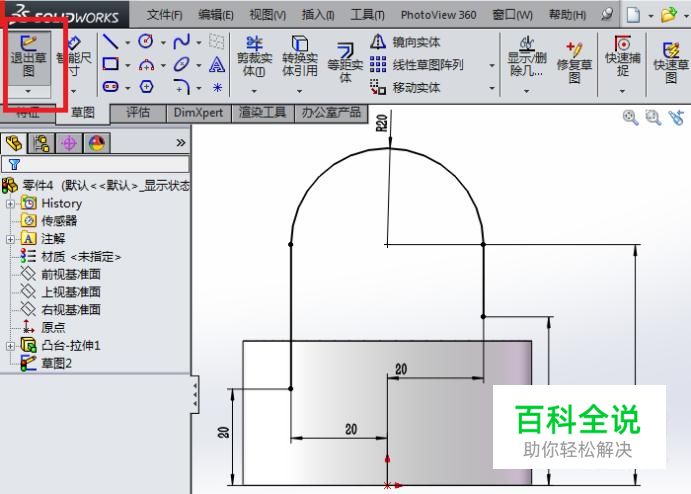

如下图所示， 首先点击工具栏中的“直线”图标， 然后在草图区域画两条竖直线段和一条水平线段， 接着在草图工具栏中点击“圆”图标， 以水平线段中点为圆心画一个圆与两条竖直线段相切， 再点击工具栏中的“裁剪实体”图标， 将整圆裁剪成半圆， 接着点击工具栏中的“智能尺寸”图标， 参照（或者按照）下图中的尺寸进行标注， 最后“退出草图”。
- 07

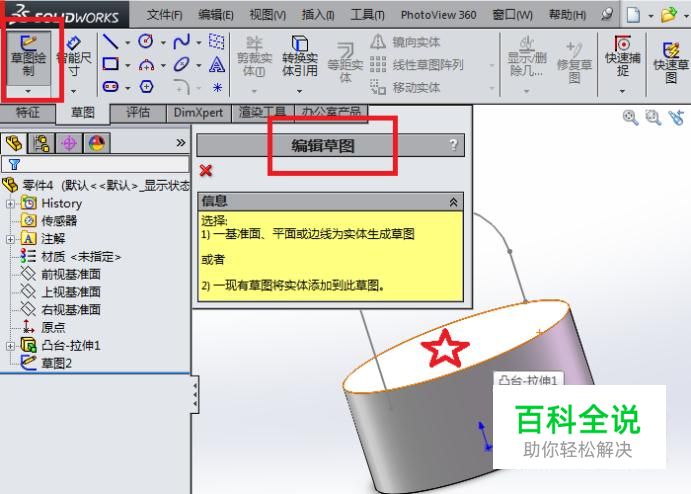

如下图所示， 继续创建草图， 这次的平面为下图中红色五角星所在的平面。
- 08

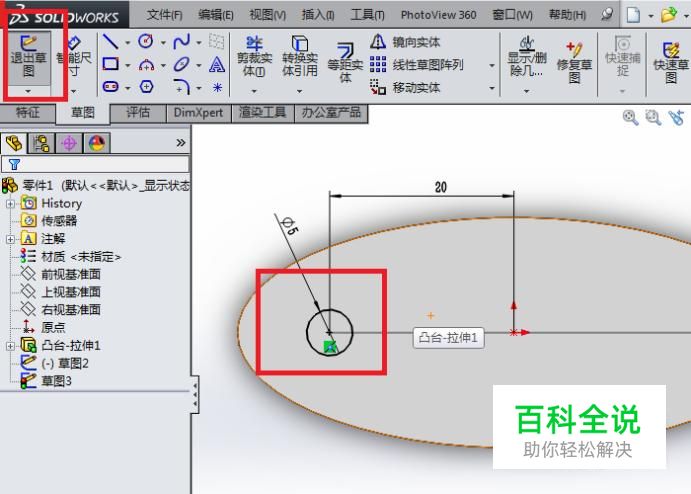

如下图所示， 首先点击工具栏中的“圆”图标， 然后在草图区域画一个圆， 然后点击工具栏中的“智能尺寸”图标， 再然后标注圆直径为5，距离坐标原点20（这个尺寸可是有讲究的，它与第6步中画的草图尺寸相配合）， 最后“退出草图”。
- 09

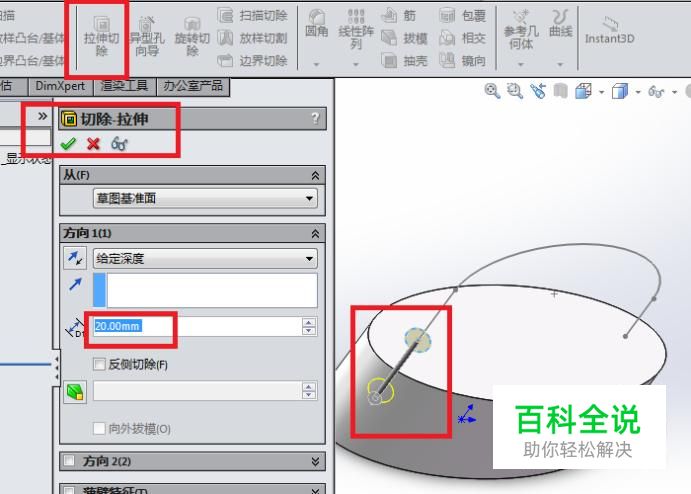

如下图所示， 还是先选中刚刚画的草图“圆”， 然后点击工具栏中的“拉伸切除”图标， 在之后弹出的“切除-拉伸”对话框中修改拉伸高度为20（笔者对这个尺寸感觉满意）， 打√。
- 10

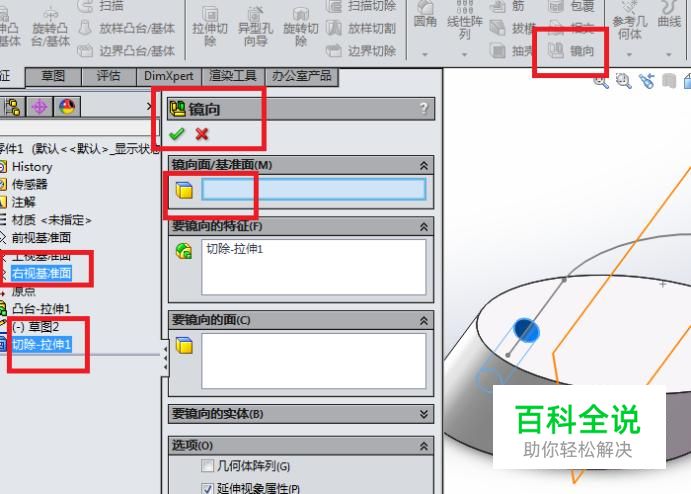

如下图所示， 首先在设计树中选中刚刚的“切除-拉伸”特征， 然后点击特征工具栏中的“镜向”图标， 随后软件弹出一个“镜向”对话框中， 镜向面一栏：在设计树中选择“右视基准面”， 打√。
- 11

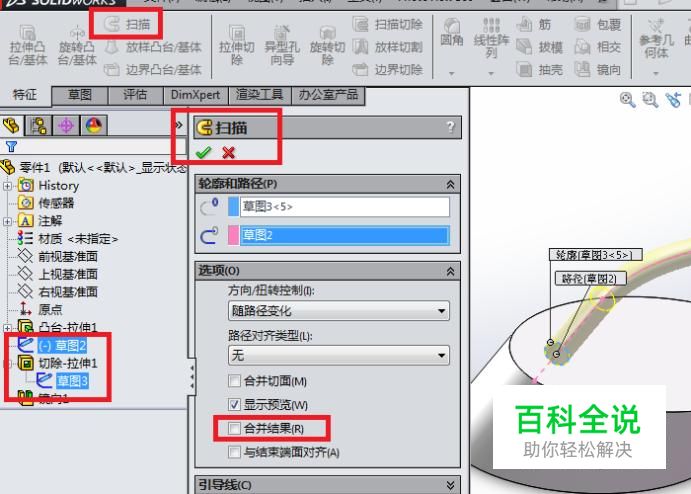

如下图所示， 点击特征工具栏中的“扫描”图标， 然后软件弹出一个“扫描”对话框， 轮廓一栏：在设计树中展开“切除-拉伸”，选择它的草图（圆）， 路径一栏：在设计树中选择“草图2”， 最后打√。
- 12

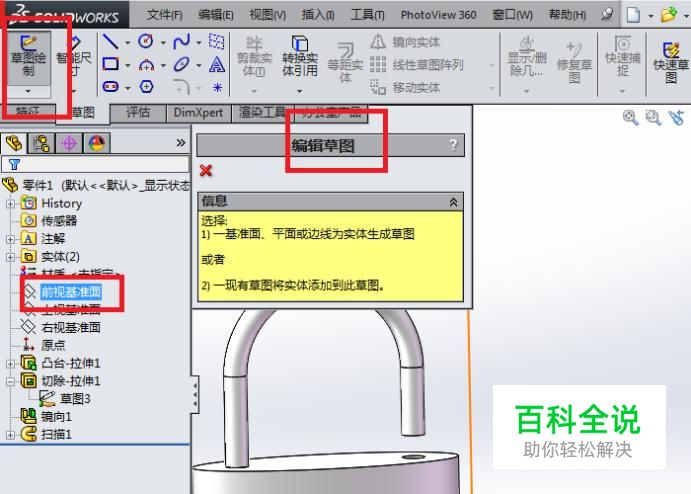

如下图所示， 又一次创建出草图， 在设计树中选择“前视基准面”为草图平面。
- 13
如下图所示， 首先点击工具栏中的“直线”图标， 看下图，照着画一个三角形， 点击工具栏中的“智能尺寸”进行标注约束， 最后“退出草图”。
- 14

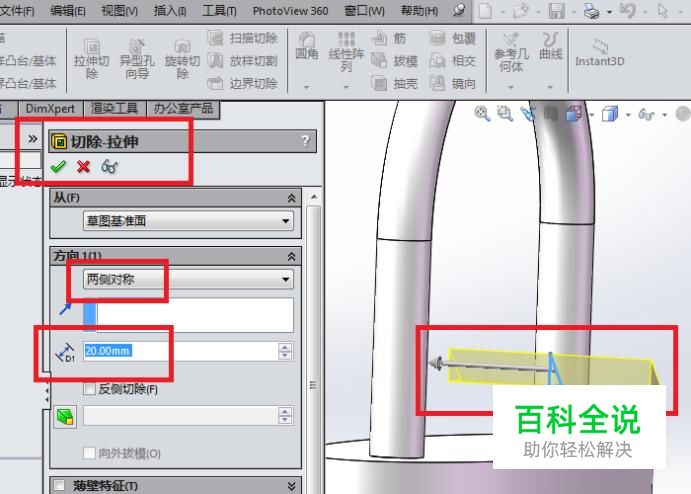

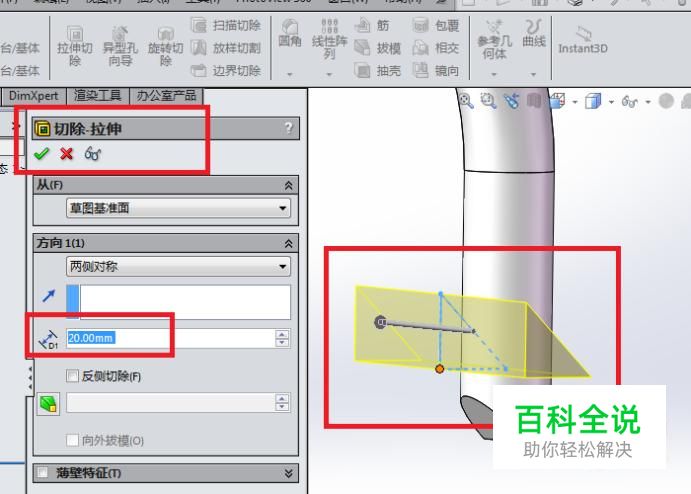

如下图所示， 依旧是先用鼠标左键选中刚刚画的草图， 然后点击工具栏中的“拉伸切除”图标， 拉伸方向选择“两侧对称”， 看着默认的距离还可以，就不去动它了， 直接打√。
- 15

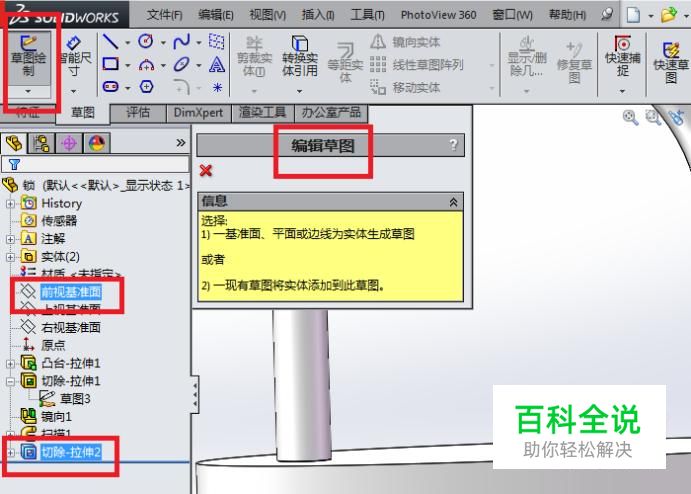

如下图所示， 继续我们的草图创建之旅， 同上一个草图相同， 还是选择前视基准面为草图平面。
- 16

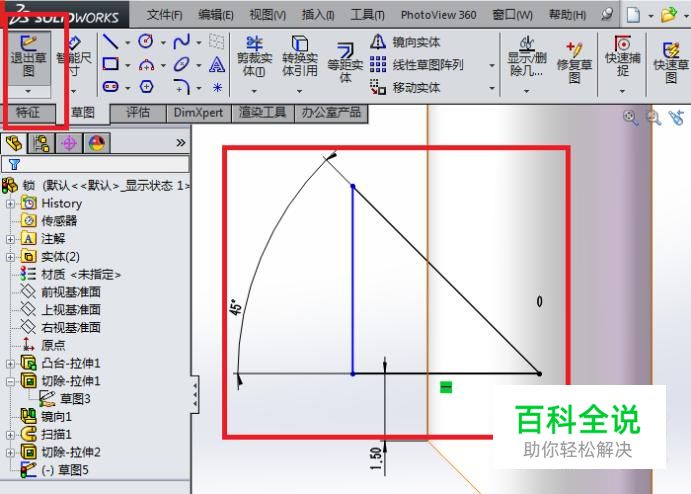

如下图所示， 这个草图连形状都与上一个草图相似， 只是位置不同， 直线命令画三角形， 智能尺寸标注约束， 退出草图， 结束了。
- 17
如下图所示， 继续我们的拉伸切除操作， 一切都保持不变， 与第14步操作完全相同。
- 18

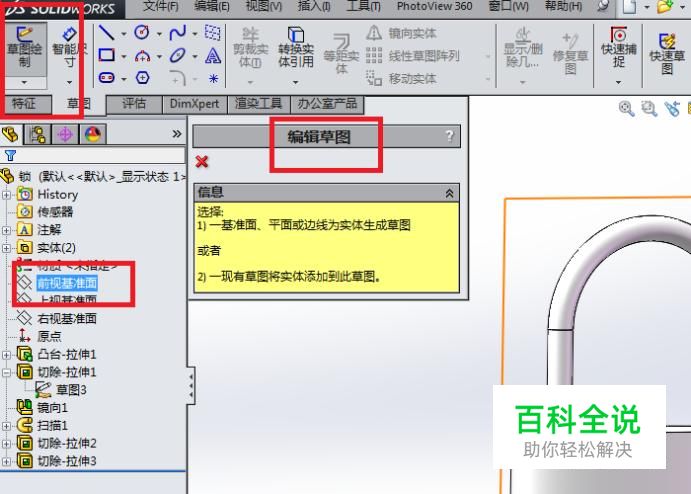

如下图所示， 还是创建草图， 还是前视基准面。 （熟悉的步骤、熟悉的方式、甚至熟悉的味道）
- 19

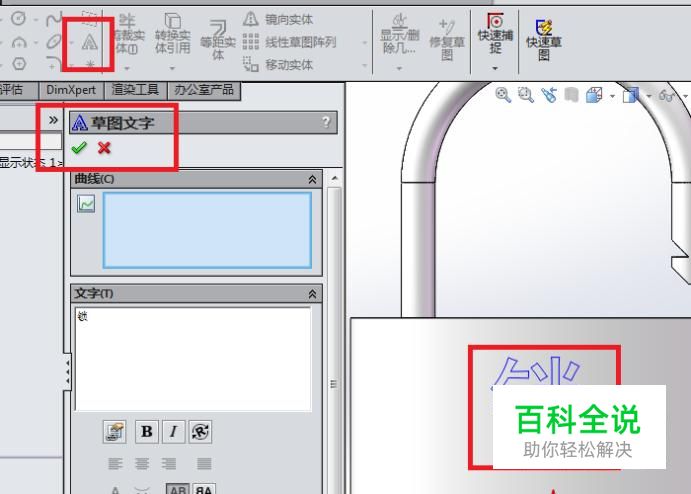

如下图所示， 首先点击工具栏中的“草图文字”图标， 弹出“草图文字”对话框之后在其文字一栏输入“锁”字， 取消下面的“使用文档字体”， 然后点击“字体”按钮， 在弹出的“选择字体”对话框中设置字体字号， 感觉合适就打√。
- 20

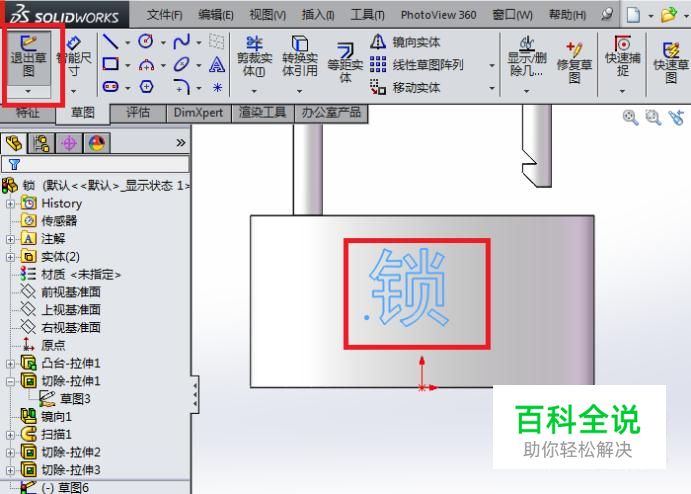

如下图所示， 完成草图文字的创建， 点击“退出草图”。
- 21

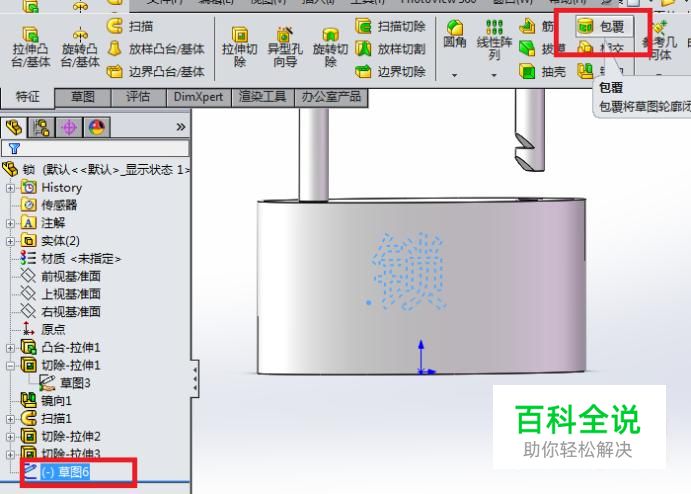

如下图所示， 依旧是选选中刚刚创建的文字草图， 然后点击特征工具栏中的“包覆”图标。
- 22

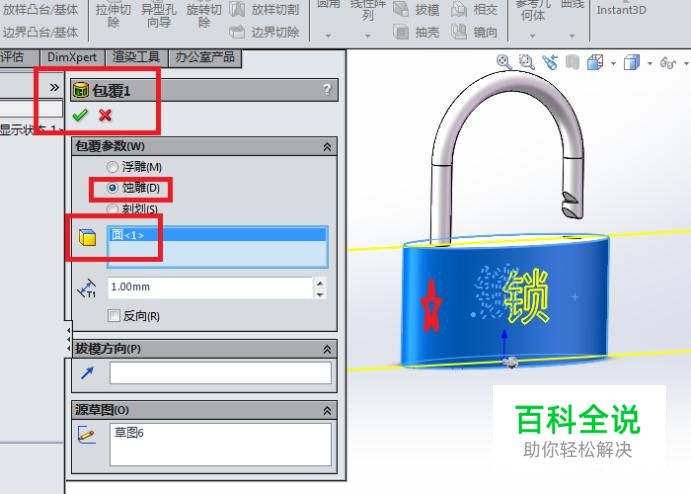

如下图所示， 出现“包覆”对话框， 无论默认的包覆参数是什么， 这里我们选择“蚀雕”， 深度1mm就够了， 然后选择面：看见红色五角星所在的蓝色曲面吗？那就是我们的选择， 最后，别忘了打√。
- 23

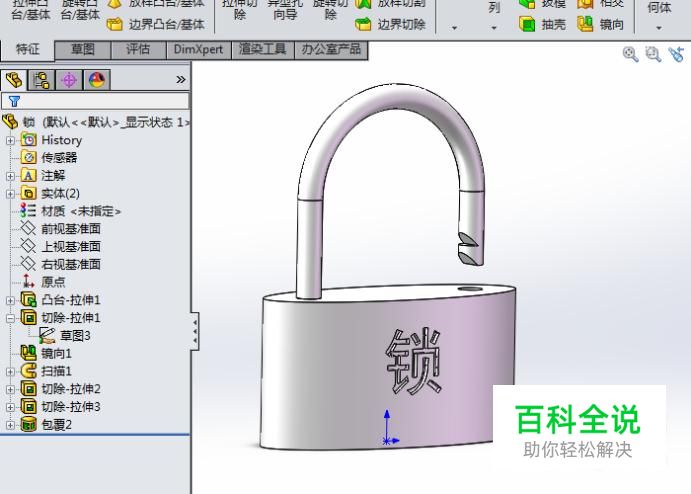

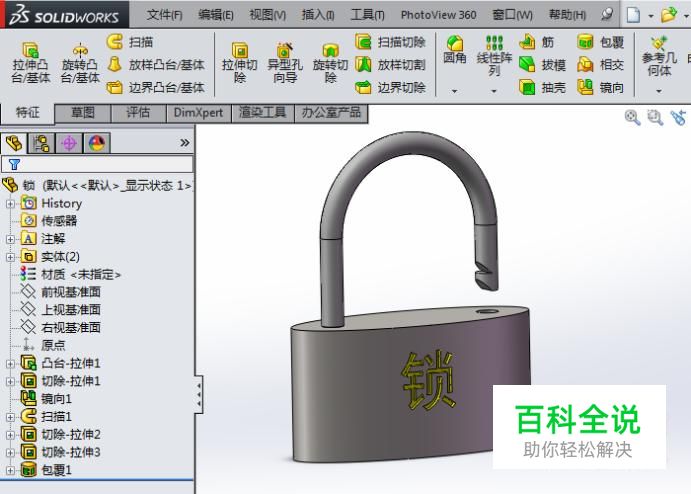

如下图所示， 到此为止，一个“锁”的三维实体建模就完成了。 条件有限，很简陋。
- 24

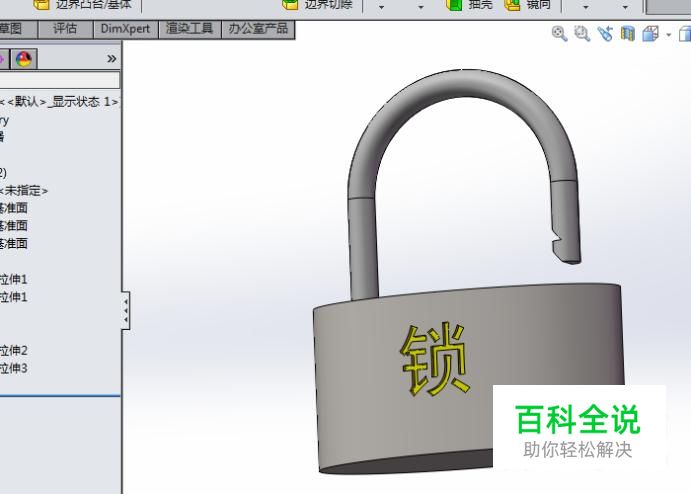

如下图所示， 给锁进行“上色”处理， 看起来是不是更好一点呢？
