caxa数控车中如何进行尺寸标注？

2024-03-25 19:41:42

caxa数控车是比较常用的数控车自动编程软件，但是它的标注问题确实不是很人性化。当然它的优点在CAM这块。要想作图这块还的CAD，但是有的时候懒得打开多个软件，caxa也是可以的，还有有的时候为了校验程序，必须先校验图画的对不对。那么标注就是问题了。下面我们来看看如何进行几种基本标注。

操作方法

01

首先点击基本标注图标.
02

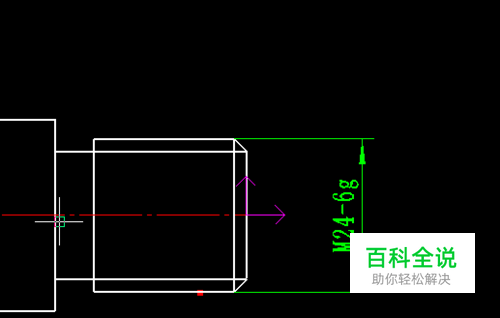

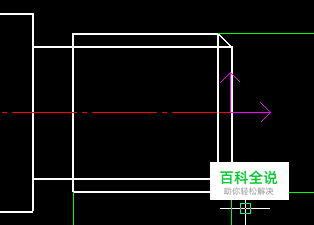

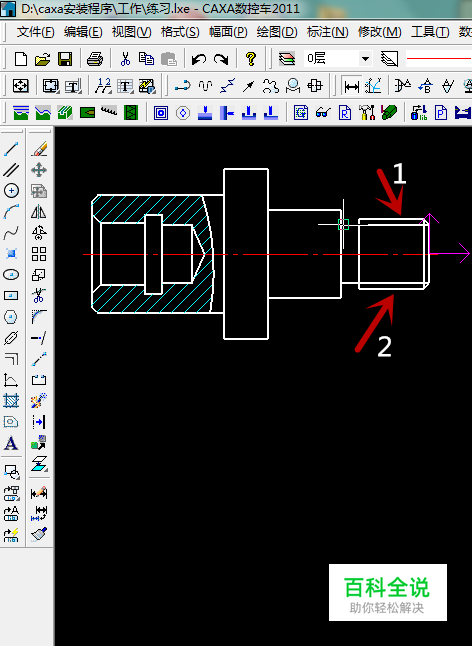

外螺纹标注。点击你要标注尺寸，点击外螺纹直径先点图中1位置再点2位置。并右击鼠标。会出现下面的对话框。在框选内填写你要填的内容什么都行。并单击确认键。
03

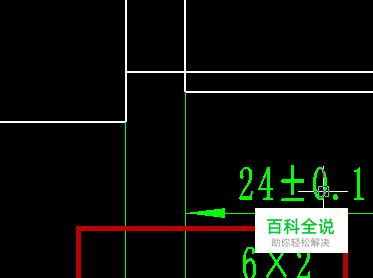

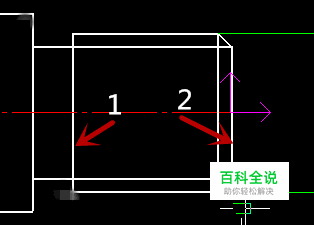

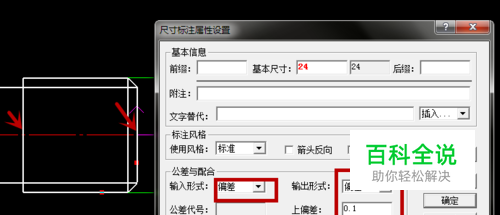

位置尺寸的标注。点击图中1直线然后点击图中2直线并点击鼠标右键。在弹出对话框中输入公差。最后单击确认键。
04

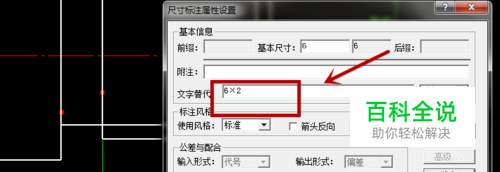

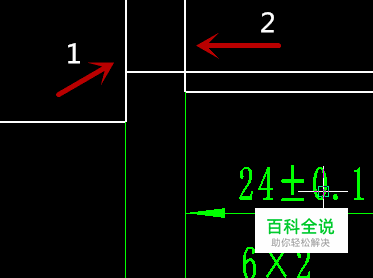

槽宽的标注。点击图中1直线然后点击图中2直线，然后单击鼠标右键，在弹出对话框中文本输入6×2并按确认按钮。
05

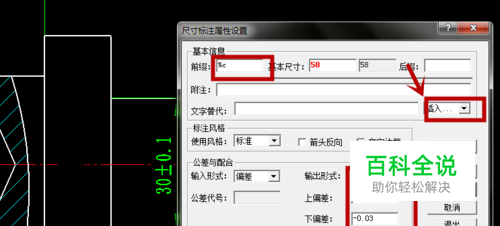

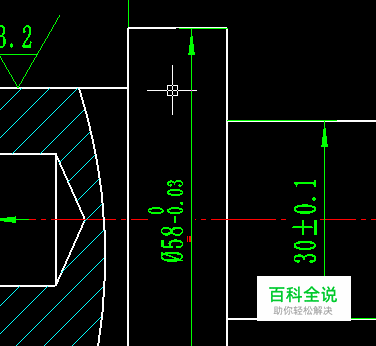

直径尺寸的标注。首先还是点击要标注的直径的两条线。并鼠标右击，在弹出的菜单中光标放到前缀位置，鼠标左键点击插入，选择“Φ”，在下面公差中输入数值，单击确定按钮。
06

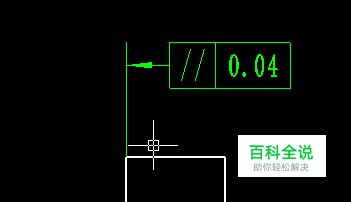

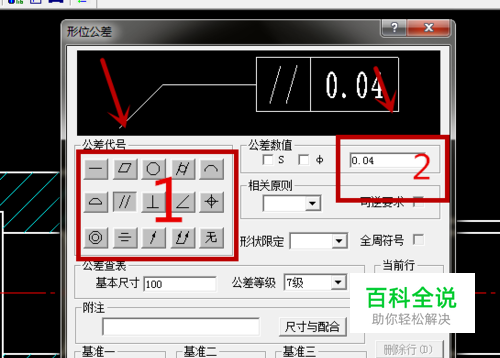

形位公差的标注。点击标注形位公差选项，在弹出的对话框中，框选1部分选择形位公差，在框选2部分输入数值。确认后，鼠标选取要标注的直线并右键。
07

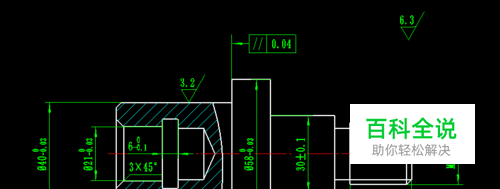

最基本的就是这些了，平时多练练自然就熟了。下面给你们留个任务完整的照下图标注。嘿嘿！
