电源模块的测试方法

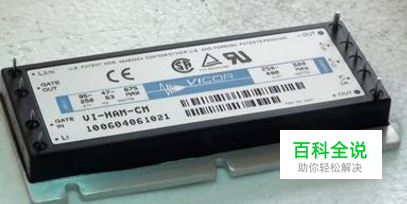

电源模块为各大电子设备常用的供电或电源变换设备。本文列举电源模块几个关键参数的测试方法,仅供参考。

操作方法

  • 01

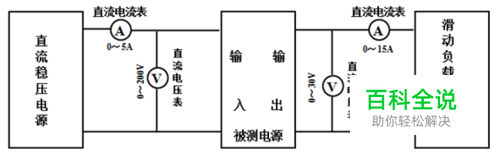

    8.1 输入电压范围 8.1.1 测试说明:电源正常工作的输入电压范围,在该范围内电源应能带额定负载稳定工作,正常的开关机。 8.1.2 测试方法: a) 如下图所示连接设备。 b) 调整直流稳压电源输出电压为模块输入标称电压,上电。输出电流为满负载。 c) 调整直流稳压电源输出电压使得被测电源模块的输入电压在最小输入电压到最大输入电压间变化时,观察输出电压。

  • 02

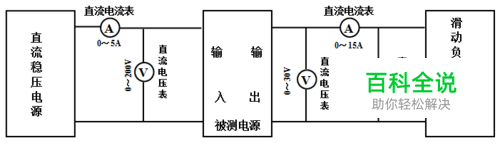

    8.2 输出电压范围 8.2.1 测试说明:在全电压输入范围、全负载范围内,测试电源模块输出电压是否符合规定的技术要求。 8.2.2 测试方法: a) 按下图所示连接设备。 b) 调整直流稳压电源输出电压为模块输入标称电压时,上电。输出电流为满负载时和空载时,分别测量电源模块的输出端电压值, 应都在表1所列的输出电压范围内。 c) 调整直流稳压电源输出电压间变化时,观察空载/负载时输出电压的变化。

  • 03

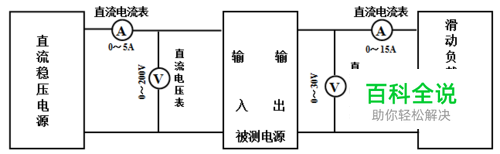

    8.3 纹波噪声 8.3.1 测试说明:在全电压输入范围、全负载范围内,测量直流输出电压上叠加的交流成分。 8.3.2 测试方法: a) 如下图所示连接设备。 b) 调整直流稳压电源输出电压为模块标称输入电压时,上电。 c) 调整直流稳压电源输出电压间范围内变化,大约以10V为一个步进,并调节滑动负载电阻器使得输出电流在空载、及0.1A至满负载范围内变化。 d) 记录毫伏表上的波纹电压有效值,取最大值。 注:测量纹波及噪声时,要求模块电压输出负极接外壳基板测量

  • 04

    8.4 输出过载保护 8.4.1 测试说明:电源模块应有直流输出电流限制性能,当直流输出电流达到限流值时,模块应进入限流工作状态。 8.4.2 测试方法: a) 如下图所示连接设备。 b) 调整直流稳压电源输出电压为模块标称输入电压时,上电。 c) 调节滑动负载电阻器使得输出电流为满负载,记录此时输出电压表及电流表的指示值,分别为UO1、IO1。 d) 继续调节滑动负载电阻器,直至自动断开输出。记录输出断开前输出电压表及电流表的指示值,分别为UO2、IO2。 e) 按下列公式计算关断时功率与满负载功率的百分比P1。 P1=(UO2×IO2) /(UO1×IO1) ×100% ----------- (3)

  • 05

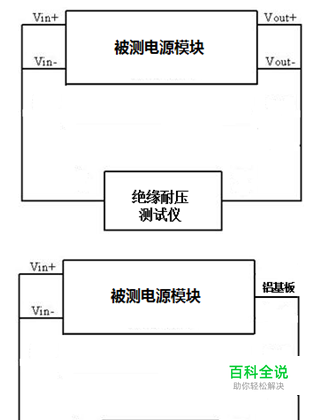

    8.5 绝缘耐压 8.5.1 测试说明:检查电源模块的电气绝缘设计是否符合规定的技术要求。 8.5.2 测试方法: a) 绝缘耐压试验在标准大气条件下进行; b) 如下图所示连接设备,在切断工作电源的情况下,分别短路输入端子及输出端子,在输入端子对输出端子、输入端子对铝基板之间进行测试。 c) 调节绝缘耐压测试仪的电压调整旋钮,使得被测电源模块在5~10S内逐渐增加到规定的试验电压(1KV或1.5KV)后,保持1min。同时观察绝缘耐压仪电流表指示值(漏电流)及模块有无击穿或闪烁现象。 d) 耐压测试完毕后,应在5~10S内逐渐降低试验电压,在降到工作电压以下时,方可切断试验电压。

  • 06

    8.6 效率 8.6.1 测试说明:额定输入电压下,输出电流为满负载的一半时,输出功率与输入功率的百分比。 8.6.2 测试方法: a) 如下图所示连接设备。 b) 调整直流稳压电源输出电压为110V时,上电。 c) 输出电流为满负载的一半时,记录电源模块输入端电压表指示值Ui及电流表指示值Ii,输出端电压表指示值Uo及电流表指示值Io。 d) 效率按式(4)计算。 P=(UoIo /UiIi) ×100%-------------(4)
