扫描平台PS2 转USB线接线方法
操作方法
- 01

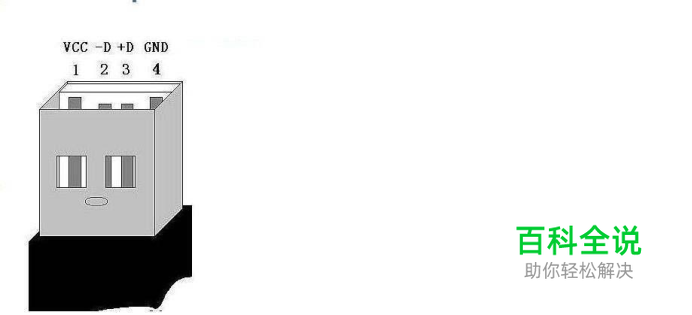

扫描平台PS2 转USB线接线方法是什么？扫描网来为您解答： 下面我们来和大家介绍一下关于扫描平台PS2转USB线接线方法，在设置过程中大家需要注意的是：本文仅限于PS2转USB线的内部影响到电器性能接线方法，不包含外部尺寸/封装等加工工艺的任何相关数据。要了解相关数据，需向有关人员咨询。线材接线方法： 扫描平台PS2 转USB线接线方法： 一．USB公头的连接方法：USB公头的接线方法根据上面推荐的线芯颜色按下图引脚的定义顺序分别为：
- 02
第一脚VCC红色
- 03
第二脚D-棕色
- 04
第三脚D+橙色
- 05
第四脚GND黑色
- 06

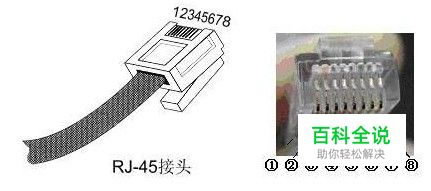

注：USB引脚顺序按上图所示标示。 二．水晶头（RJ45接头）接线方法：水晶头（RJ45接头）为8P水晶头。按上述推荐颜色线芯压水晶头线，根据下图水晶头所定义的引脚顺序，压线顺序为： 第一脚橙色 第二脚棕色 第三脚空置 第四脚空置 第五脚黑色 第六脚红色 第七脚空置 第八脚需压接屏蔽线，不作颜色要求。 三.在转接小板的正面焊有IC，参见实物，焊接线材焊点位置分别标有RJ45和USB两个不同的连接位。 有 RJ45 接头（8PIN 水晶头）的线材（140CM 允许负误差 3CM 的线材）在连接小板上的接 线方法。在 RJ45 字样的焊接位背面的PC 板上，标有：BLK/GND——焊接为黑色胶皮线芯 BLK/GND ——焊接为屏蔽线。ORG/CLK——焊接为橙色胶皮线芯BRN/DATA——焊接为棕色胶皮线芯 RED/VCC ——焊接为红色胶皮线芯。屏蔽线可以与黑色胶皮线芯合并为一个焊接头进行焊接。附注：在RJ45接线端进行焊接时，注意临时加焊的电阻。特别是在 BRN/DATA 对 RED/VCC 这两个焊点间的电阻在进行线材焊接时脱落开路等情况发生。如有不慎使该电阻移位/脱落/短 路，烦请补装。在线材配料时，我们将附带该电阻。 带 USB公头连接线（长度为 30CM，允许负误差 2CM的线材）在连接小板上的接线方法.在标有 USB的接线端口背面的 PCB板上，标有：BLK/GND——焊接为黑色胶皮线芯。BLK/GND——焊接为屏蔽线。ORG/D+ ——焊接为橙色胶皮线芯。BRN/D- ——焊接为棕色胶皮线芯。RED/VCC ——焊接为红色胶皮线芯。屏蔽线可以与黑色胶皮线芯合并为一个焊接头进行焊接。在线材进行完全焊接完后（包含小板，USB公头连接端线材，RJ45端的线材焊接完成）请进行测试。如果有不传输数据或数据错误等情况，请不要进行线材的封装。注：文字描述与实物有冲突，请参照线材的样线实物。
