如何 制作坡度分析图
关教程：
DEM水文分析（一）
Arcgis下DEM水文分析（二）
DEM的应用包括：坡度：Slope、坡向：Aspect、提取等高线、算地形表面的阴影图、可视性分析、地形剖面、水文分析等，其中涉及的知识点有：
a)掌握根据DEM 计算坡度、坡向的方法。
b)理解基于DEM数据进行水文分析的基本原理。
c)利用ArcGIS的提供的水文分析工具进行水文分析的基本方法和步骤。
操作方法
- 01
通过BIGEMAP下载高程数据 1. 启动BIGEMAP地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：
- 02

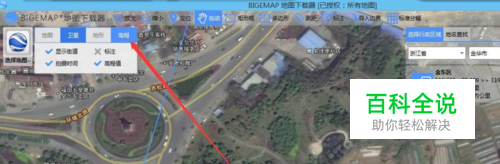

2. 选择左上角属性选项，选择【高程】，如下图：
- 03
选在你要的区域，双击下载，如下图所示：
- 04

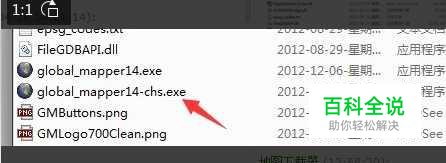

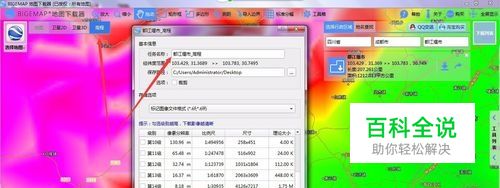

选择下载的级别，建议尽量下载16级的，16级为最好级别。如果16级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过20M大小，一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式，实际为dem高程数据。 6. 启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：
- 05

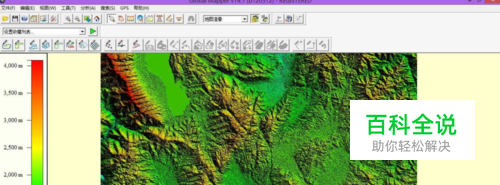

将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：
- 06

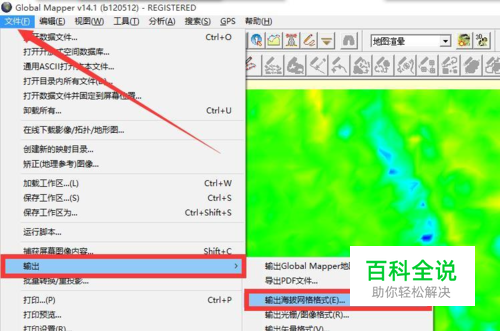

然后另存为【DEM】格式，如下图：
- 07

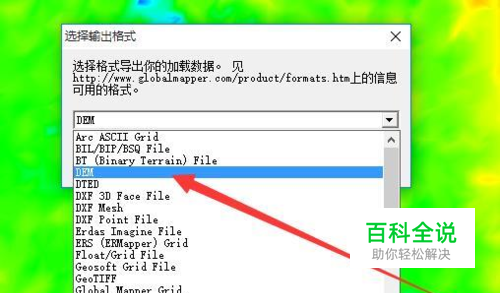

在弹出的对话框中选择【DEM】格式，如下图:
- 08

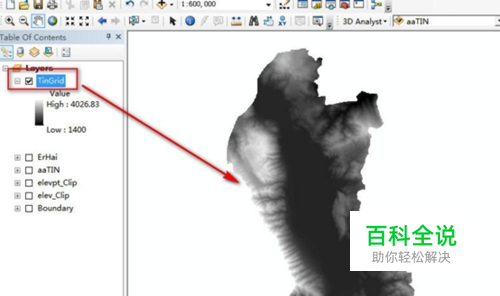

点击【确定】，保存。 DEM应用之坡度：Slope 打开ArcMap软件，选择添加按钮，将刚才保存的DEM文件打开，如下图：
- 09

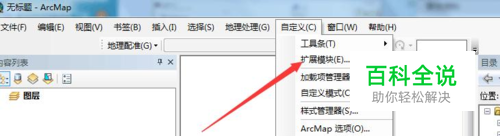

在ArcMap中，需要打开【扩展模块】功能，如下图：
- 10

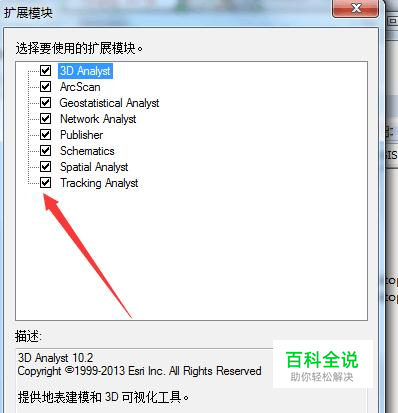

弹出的对话框中勾选所有选项，如下图
- 11

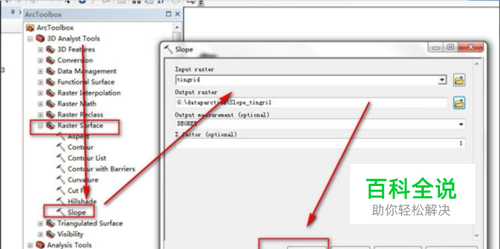

点击【关闭】。 2) 在【ArcToolbox】中，执行命令[3D Analyst工具]——[栅格表面]——[坡度]， 如下图所示，指定各参数：
- 12

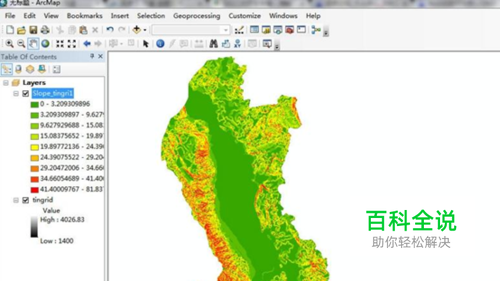

执行后，得到坡度栅格Slope_tingri1：坡度栅格中，栅格单元的值在[0 -82] 度间变化，如下图：
- 13

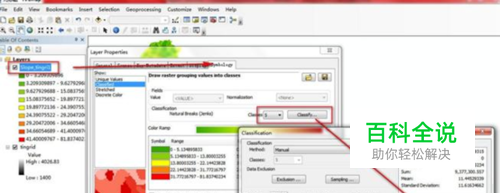

右键点击图层[Slope_TinGrid]，执行[属性命令]，设置图层[符号系统]，重新调整坡度分级。将类别调整为5，点[分类]按钮，用手动分级法，将中断值调整为：8，15，25，35，90。
- 14

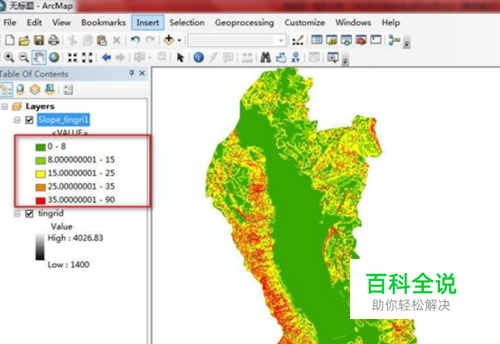

确定后，如下：
- 15

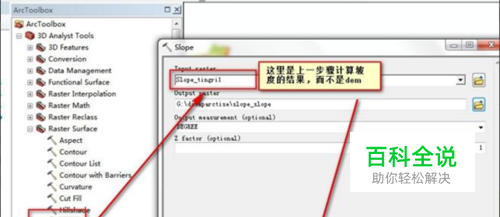

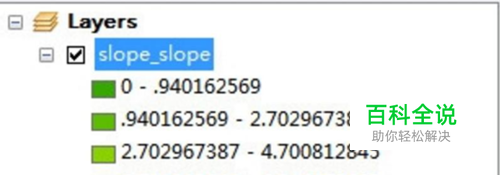

【下面计算剖面曲率】 在【ArcToolbox】中，执行命令[3D Analyst工具]——[栅格表面]————[坡度]。按如下所示，指定各参数。得到剖面曲率栅格：[Slope _Slope]，如下图：
- 16

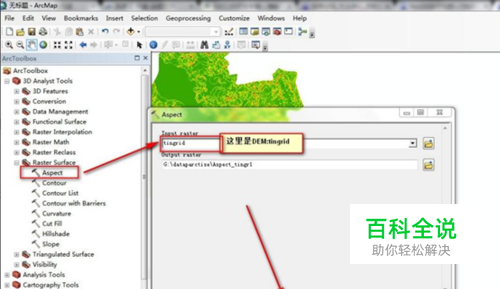

DEM应用之坡向：Aspect 打开【ArcToolbox】，执行命令[3D Analyst工具]——[栅格表面]——[坡向]，按下图所示，指定各参数：
- 17

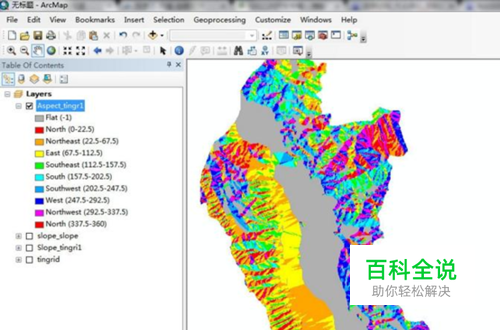

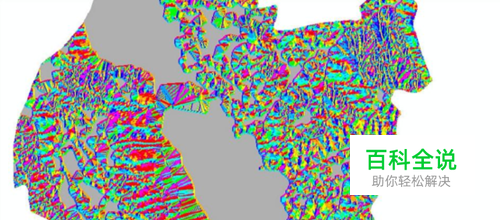

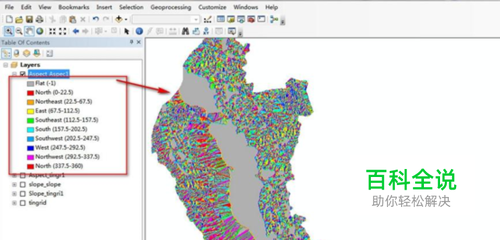

执行结果为（得到坡向栅格：[Aspect_tgrid]）：
- 18

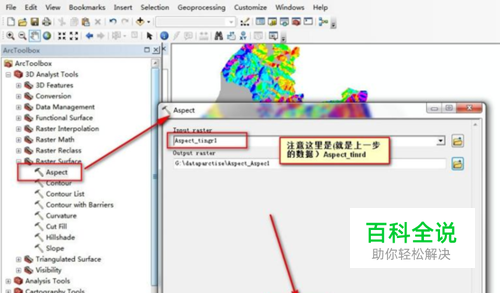

【以下计算平面曲率】： 在【ArcToolbox】中，执行命令[3D Analyst工具]——>[栅格表面]——>[坡度]，按下图所示，指定各参数，按下图所示指定各参数：
- 19
执行后生成平面曲率栅格[Slope_Aspect]：
- 20
DEM应用之提取等高线 加载DEM数据，如下图：
- 21

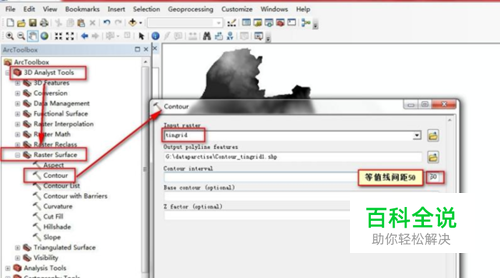

然后在【ArcToolbox】中，执行命令[3DAnalyst工具]——>[栅格表面]——>[等值线]，按下图所示指定各参数
- 22

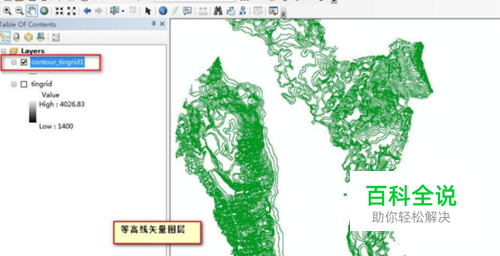

执行后生成等高线矢量图层：如下图：
- 23

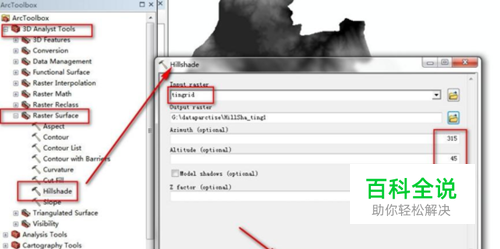

DEM应用之计算地形表面的阴影图 在【ArcToolbox】工具箱中，执行命令[3D Analyst工具]——>[栅格表面]——> [山体阴影]，按下图所示指定各参数：
- 24

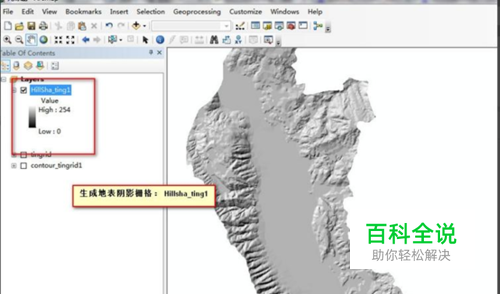

执行后生成地表阴影栅格，如下图：
- 25

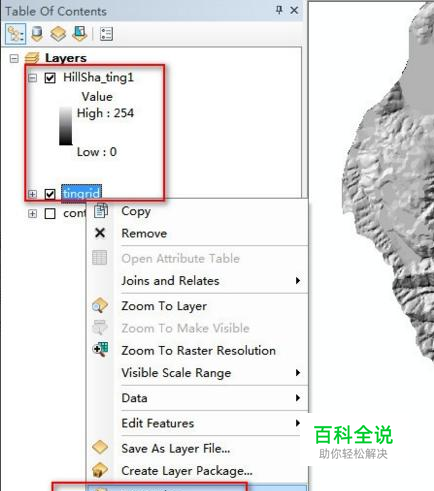

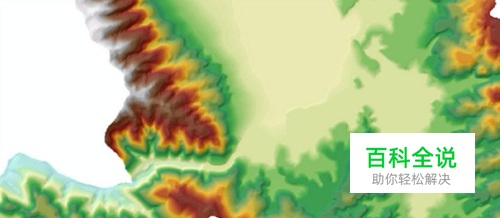

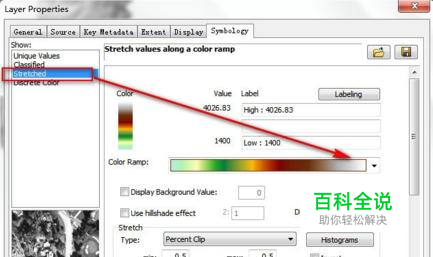

下面进行【DEM渲染】： 关闭除[tingrid] 和 [Hillsha_ting]以外所有图层的显示，并将[tingrid ] 置于[Hillsha_ting] 之上，右键点击[tingrid] ，在出现的右键菜单中执行[属性]，在[图层属性]对话框中，参照下图所示设置[符号系统]选项页中颜色。如图：
- 26

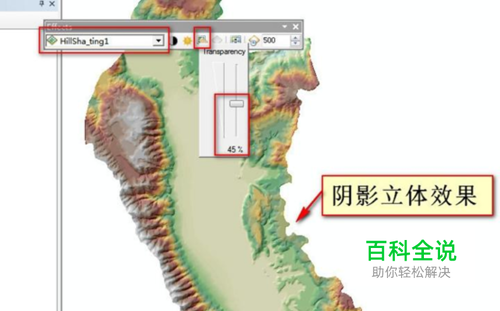

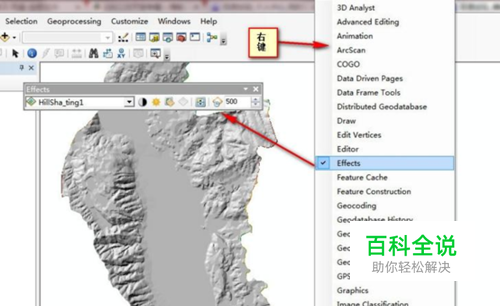

在工具栏空白处右键，打开工具栏[效果]，如下图所示，设置栅格图层[tingrid]的透明度为：[45%]左右，结果如图：
- 27

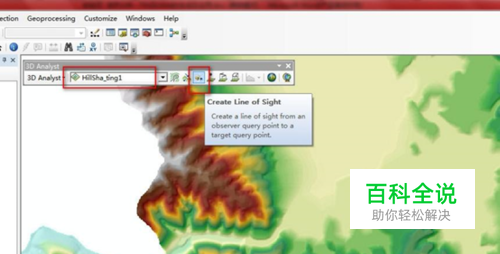

DEM应用之可视性分析 （一）【通视性分析】 数据使用上一步骤的结果！在上一步的基础上进行。 打开[3D Analyst] 工具栏，从工具栏选择[创建通视线](Line of sight)工具，如图：
- 28

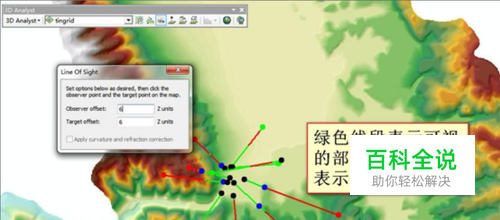

在出现的[通视分析]对话框中输入[观察者偏移量] 和 [目标偏移量], 即距地面的距离，如图：
- 29
在地图显示区中从某点[A]沿不同方向绘制多条直线，可以得到观察点[A]到不同目标点的通视性：
- 30

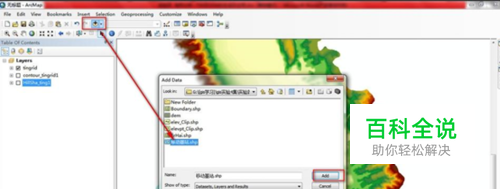

（二）【可视区分析：移动发射基站信号覆盖分析】 (1)在上一步基础上进行，在内容列表区[TOC]中关闭除[tingrid]之外的所有图层，加载移动基站数据－矢量图层：[移动基站.shp] （数据后边会提高给大家下载）
- 31

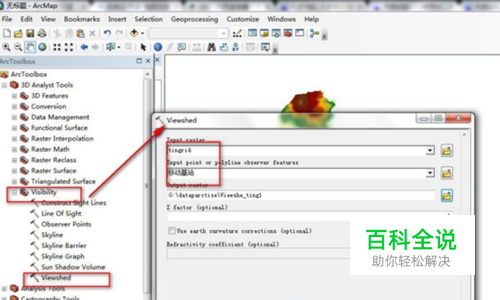

(2)在【ArcToolbox】中，执行命令[3D Analyst工具]——>[栅格表面]——>[视域]，按下图所示指定各参数： (其中绿色表示现有发射基站信号已覆盖的区域，淡红色表示，无法接收到手机信号的区域)
- 32

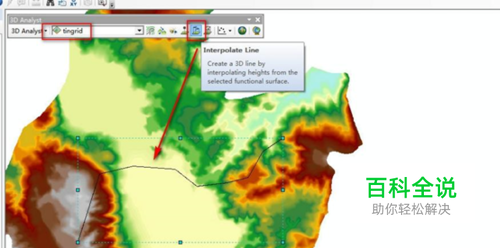

EM应用之地形剖面 本步骤同样是在上一步骤的结果下进行的： 在上一步基础上进行，打开[3D Analyst]工具栏，点击[线插值]工具，跟踪一条线段，这条线段可以从DEM:[TINGRID] 中得到高程值
- 33

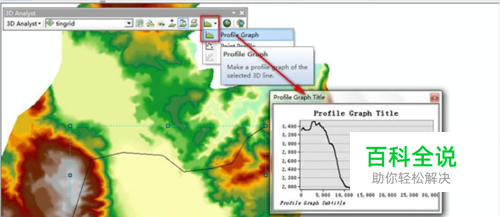

点击[剖面图 ] 按钮，得到上一步所生成的3D线段的剖面图：
