3Dmax动画设置技巧
3Dmax动画旗帜设置技巧。
操作方法
- 01

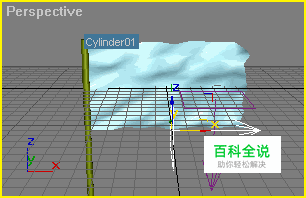

创建旗帜模型。启动3dmax4.0，单击create/geometry钮,单击命令面板上的plane钮，在front视图中创建一个平面对象plane01作为红旗，再单击命令面板上的cylinder钮，在top视图中创建一个圆柱体cylinder01作为旗杆，然后调整它们的位置如下图所示，旗杆的长度可根据需要自行调节，完成后的场景如下图所示：
- 02

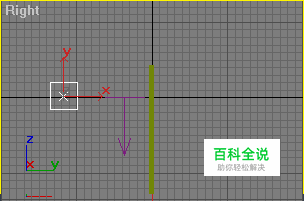

创建风力和重力。单击create/space warps钮，进入命令面板，分别单击wind和gravity钮，在top视图中创建重力gravity01，然后将left视图转换为right视图，可以在left视图左上角单击鼠标右键，选取view下的right视图即可，在right视图中创建wind01，如下图所示：
- 03

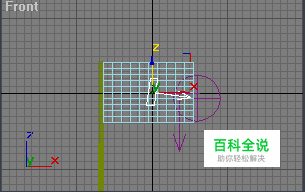

设置红旗飘动的效果。在红旗飘动时，并不是整个作为红旗的面都在动，与旗杆相接的一列点并没有动，因此我们给作为红旗的平面加入一个物体编辑选项，首先选取平面对象plane01，点取modify进入修改命令面板，点取命令面板上的modifier list选项右侧的下拉菜单，在弹出的下拉列表中选择mesh select选项，再点取命令面板上的vertex选项，选择如下图所示的顶点。
- 04
加入伸缩修改。点取命令面板上的modifier list选项右侧的下拉菜单，在弹出的下拉列表中选择flex选项，为红旗加入伸缩修改选项，如下图所示：
- 05
在命令面板的下方forces and deflectors选项的下面单击add钮，然后在视图中单击我们创建的风力wind01，为红旗加入风吹的效果，如下图所示。这时我们可以单击一下屏幕下方的播放动画钮，这时红旗略微有一点点的飘动。
- 06
在命令面板的最下方勾选show springs项，然后再在命令面板上的simple soft bodies选项下面单击创建软物体钮(create soft simple body)，这时红旗的飘动效果依然很小，下面我们取消勾选show springe选项，同时取消勾选命令面板上的use chase springs和use weights选项，这时我们来播放一下动画，此时红旗的飘动效果非常的剧烈，我们来对它进行参数调节，使之更符合实际中红旗的飘动。调整命令面板上simple soft bodies项下的stretch的值为1，stiffness的值为5。然后在视图中选取我们创建的风力对象wind01，单击modify进入修改面板，在命令面板的force项下，设置strength的值为0.1，wind项下的turbulence的值为1.0，这是序乱值，可以使红旗在飘动时更加真实。
- 07
为了使红旗在飘动的过程中更加贴近实际，我们来为红旗增加一导向板，单击create/space warps钮，单击其下的下拉钮，在弹出的下拉单中选择deflectors项，在命令面板上单击sdeflector钮，在top中创建一个导向板sdeflector01，如下图所示：
- 08

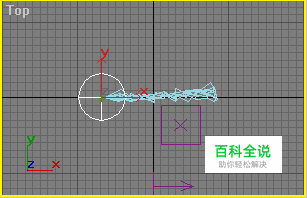

下面我们来为刚刚创建的导向板制作一段动画，打开动画记录，移动时间滑块到100帧，拖动我们制作的导向板沿着红旗的表面移动一段距离，如下图所示
- 09
我们来把刚制作的这段动画加入到对红旗飘动的影响中，在场景中选择红旗物体，单击modify进入修改面板，在修改面板的下面deflectors项的下面，单击add钮，在视图中单击我们创建的导向板对象sdeflector01，把导向板的动画影响加入到场景中，如下图所示：
- 10

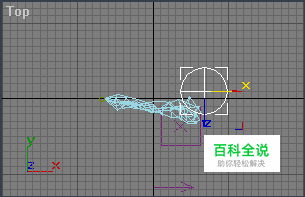

为了使效果更加理想，贴近实际，我们再来设计一下风力的影响效果，打开动画记录，拖动时间滑块到第30帧，使用旋转工具对场景中的风力进行旋转一定的角度，再拖动时间滑块到第60帧，再使用旋转工具对场景中的风力旋转一定的角度，如下图所示：
- 11
下面我们把重力影响加入到场景中，在视图中选取红旗对象，单击modify进入修改面板，在命令面板的下方forces and deflectors选项的下面单击add钮，然后在视图中单击我们在前面创建的重力gravity01，为红旗加入重力效果，使红旗在飘动的过程中略微有一点下垂，这样更加真实。在视图中选取重力对象，单击modify进入修改面板，在命令面板的force项下，设置strength的值为0.05左右，这样风力不至于太大。如果风力过大，那么红旗就会下垂得很历害。
- 12
下面我们来播放动画看一看效果，如果感到对红旗的飘扬效果不太满意，可以进一步的调整风力、重力、以及导向板的设置，直到我们满意为止。 下面我们来为红旗设置材质，单击material editor钮，打开材质编辑器，单击第一个材质视窗，将此材质赋给红旗物体，单击diffuse过渡色右边的按钮，在弹出的窗口中点取bitmap贴图类型，选取我们提供的一个党旗的图片点此下载图片作为贴图文件，完成贴图的设置。最后单击工具行中的(RENDER SCENE)渲染钮, 设置动画为100帧，最后单击下面的渲染钮，即可生成我们需要的动画文件。如下图所示，点击图片即可观看动画。
