在二维CAD环境中生成的CAD图纸，如何在3D软件中生成实体呢？这是很多设计师面临的问题，尤其是工作中同时需要用到二维和三维CAD软件的设计师。今天就和大家分享一下，DWG图纸如何与三维软件交互生成实体。

步骤/方法

01

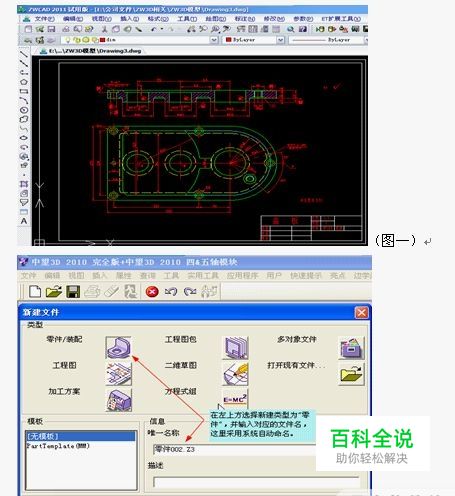

下图（图一）是原来在二维CAD环境下，按比例1：1完成的设计图纸，我们在中望CAD2011中打开，浏览下图纸的内容。然后看看如何在中望3D中，以这幅图为基础，完成盖板的造型设计。
02

启动中望3D2010版，新建一个空白零件文件，见图二：
03

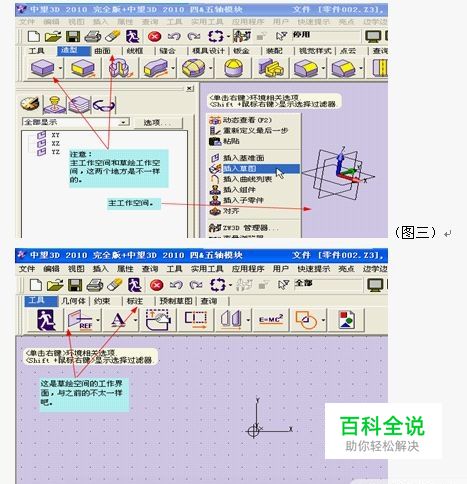

点击“确定”按钮，进入中望3D主工作空间，在主工作空间，右建单击，选择“插入草图”菜单，以XY平面为基准面，进入草图绘制空间，见下两图（图三、图四）：
04

进入草绘空间之后，选择“文件”菜单下的“输入”子菜单，弹出“输入”对话框（由于前一次默认选择为DWG，所以对话框标题栏显示为“DWG输入”），见图五所示：
05

点击“DWG输入”对话框中的“确定”按钮，弹出“选择输入文件…”对话框，浏览找到待生成实体的DWG文件。在这里，我们选择选择Drawing2.dwg，点击确定按钮，将DWG文件导入到中望3D的草绘空间中来，见下两图（图六、图七）：
06

导入后，将DWG文件中的对象导入中望3D草绘空间后，中望3D能够保留对象在二维CAD软件中包括颜色，线型在内的所有对象特性。
07

与中望CAD2011中打开的结果对比一下，完全符合。我们的目标是把二维图纸转换成三维模型，所以有些对象比如尺寸，文字等是不需要的，另外，剖视图也是不需要的，我们将其删除，只留下如图八所示部分（为了更直观的看到效果，我们把背景颜色调整为黑色，一会儿在造型的时候，再设为系统默认颜色）：
08

细心的朋友可能注意到了，我将DWG图形导入中望3D草绘空间后，其线条宽度为细线，这里怎么线段宽度变宽了呢，其实是我省掉了改变线宽的步骤。我们需要一次性改变所有线段宽度，但线型不变，怎么做呢，看下图（图九）：
09

到这里，已经完成了原有DWG图纸导入中望3D的过程，接下来，我们退出中望3D的草图绘制空间，进入中望3D的主工作空间。也许我们要问，这个图形线条彼此交叉，怎么能够生成实体呢？这时候我们就要用到中望3D提供的“曲线列表”选取功能了。这一功能可以下次再与各位分享。不过在进行中望3D造型之前，我们可以先来看看这个造形的最终效果（图十）。
