CAD怎样用打断命令切割线,只能选择端点怎么办
在我们使用CAD的时候,经常可能会用到打断功能,也就是将一条线打断分开为两部分,一些不熟悉的朋友可能会不知道CAD打断命令怎么用,本文雪影F山将为大家简单的讲述下CAD打断命令的用法,希望能够对大家有帮助。
操作方法
- 01

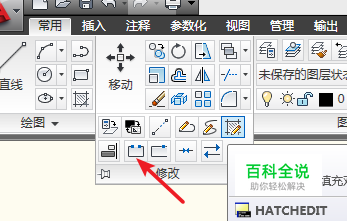

首先打断命令的位置点击CAD中修改就可以看到打断图标,如下图所示,具体位置根据版本不同以及设置等方面会表现不同(快捷命令为br)。
- 02
点击选择打断命令,然后提示选择对象,也就是选择你将要切割打断的线条,这里要注意的是你选择线条点击的一个点将会默认为你选择打断位置的第一个点,不过不想让那个点作为打断点,可以在命令栏中输入F重新选取。
- 03

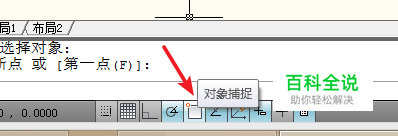

我们有时候可能会发现我们在打断命令中只能选择到端点,不能选择线段的其他部位当作打断点,其实我们只需要将底部的对象捕捉功能点击关闭即可。
- 04
点击选择第一个点后,我们接着选择需要打断的第二个点即可完成打断线条的情况。
- 05
打断与剪断的区别:打断就是将一条线的任意部分打断,形成两部分线条,但是剪断则是将线某一端相交的线去掉,就是剪掉部分都没有了,剩下的就是没有处理的,希望能够对大家有帮助。
