使用CAD如何制作齿轮
CAD在图形绘制方面功能是非常强大的，使用该软件可以绘制出各式各样的图形，下面我们就来看看使用CAD是如何绘制齿轮的吧。
操作方法
- 01

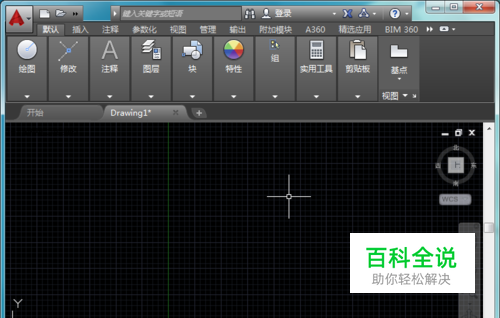

打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02
在该界面内找到圆形命令，如图所示：
- 03
选择圆形命令在绘图区里绘制一个圆形，如图所示：
- 04

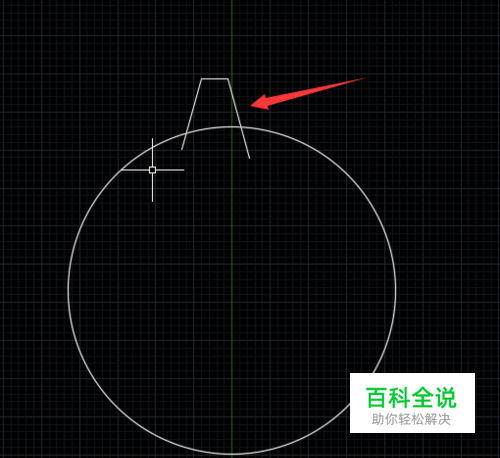

在选择直线命令，在圆形上绘制一个齿轮形状，如图所示：
- 05

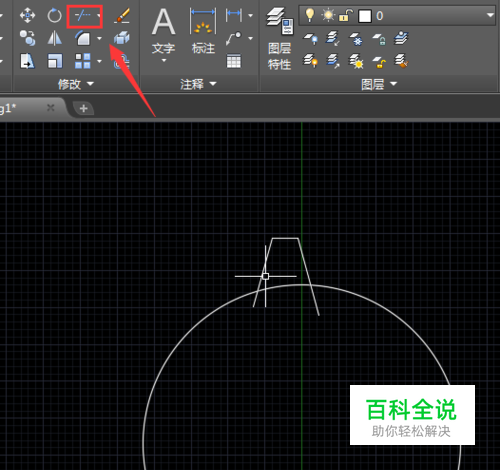

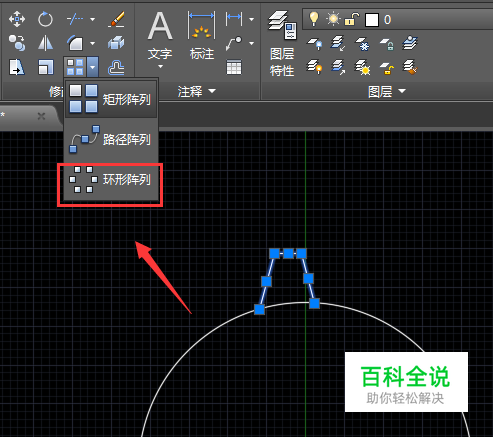

在在菜单区里选择修剪命令，使用修剪命令将多余的线修剪掉，再在菜单区里选择环形阵列选项如图所示：
- 06

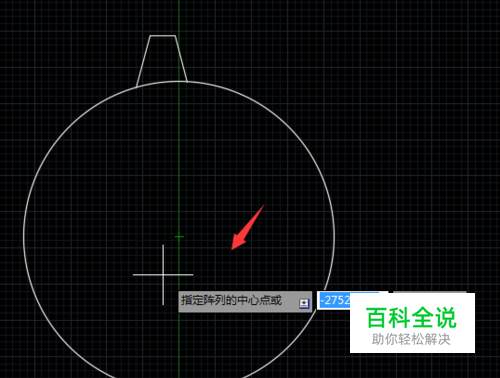

选择环形阵列选项，提示我们指定阵列的中心点，如图所示：
- 07

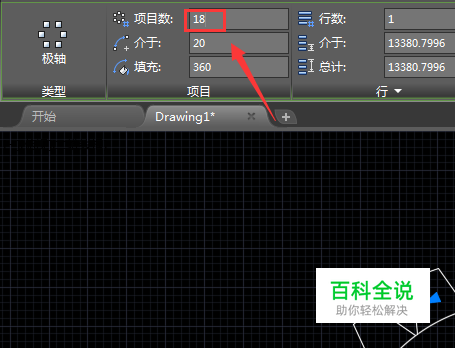

选择圆的圆心为中心点，再在上面的设置里设置数目为18，如图所示：
- 08
设置好以后我们的齿轮就画好了，如图所示：
