solidworks工程图怎么任意角度调整视图?
在用solidworks设计工程图的时候,一般需要拜访一张三维模型图,以便于加工师傅和装配师傅更容易理解图纸,但在建模的时候,不会考虑轴测图位置关系。怎么在后期来调整视图呢,笔者来分享一种简单快捷的方法。
操作方法
- 01

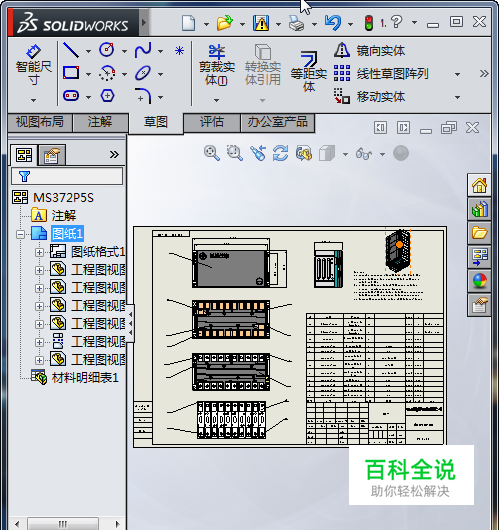

首先打开一个solidworks工程图,图纸我都设计好了,只需要调整轴测视图的显示位置,如图所示
- 02
放大轴测图看看,发现这个放置和显示,不便于观察,想把它调整一下,如图所示
- 03

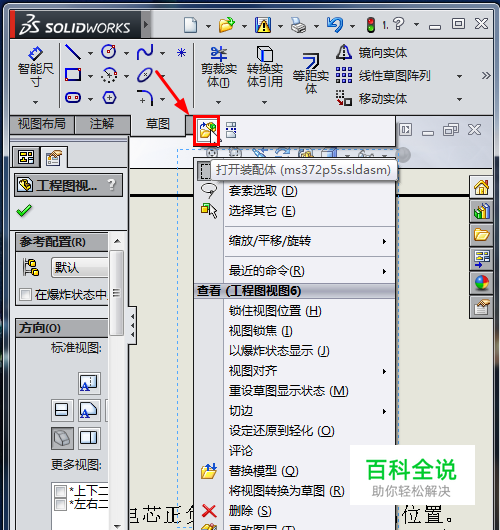

下面开始说方法了:点击此视图,点击鼠标右键,弹出菜单,选择打开此零件模型,如图所示
- 04
模型打开后,按住鼠标滚轮将其调整到便于观察的最佳位置,我这里已经调整好了,如图所示
- 05

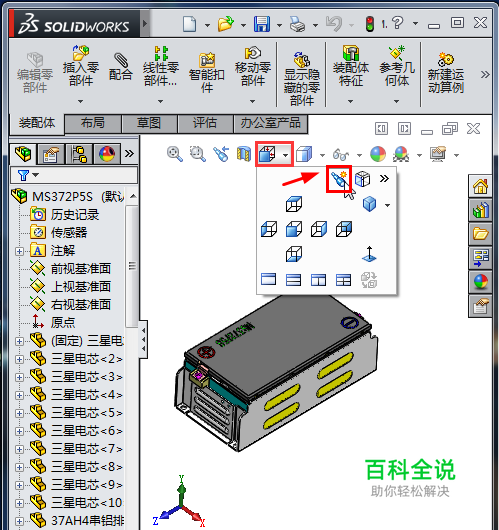

再点击上方的视图定向按钮,如图所示
- 06

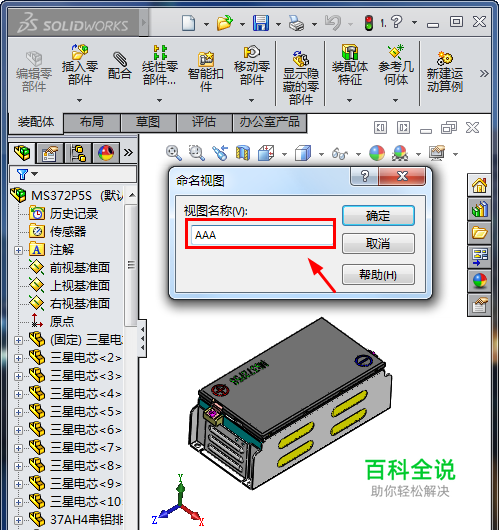

输入此视图的名字,我随便输入一个AAA,如图所示
- 07

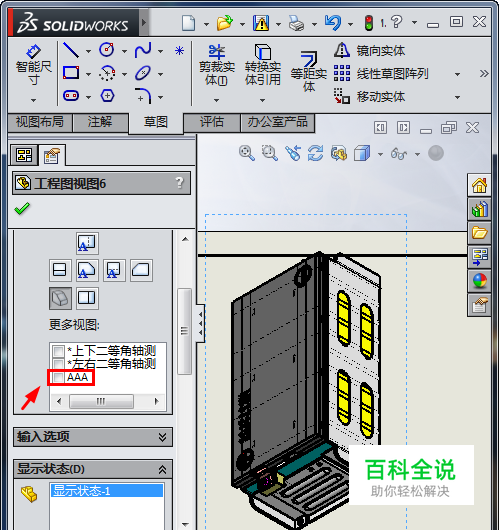

然后,再次返回改模型的工程图文件,选中该视图,你可以发现刚才新建的AAA视图已经出现了,如图所示
- 08

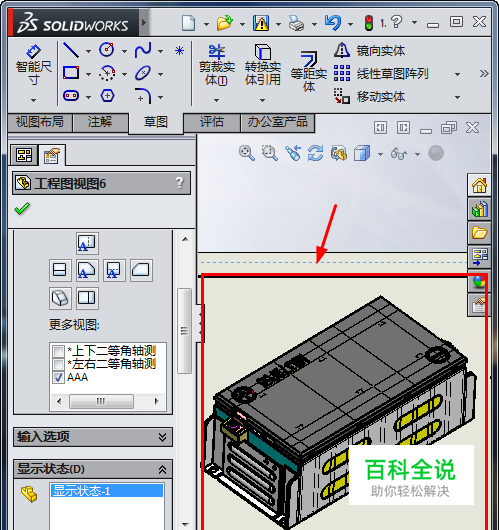

选中该视图AAA,模型显示的就已经调整到你期望的最佳位置了,如图所示
