酒店无线覆盖馈线接头的制作标准
酒店无线覆盖专用馈线接头制作标准(以1/2馈线为例)

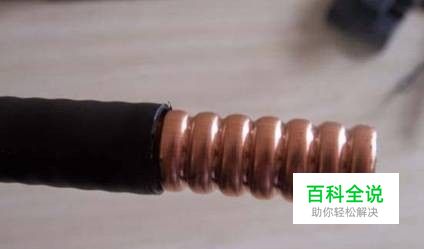

首先在波谷的位置切断馈线,使截面平齐。然后过7个波峰后,在波谷处用剥线刀成45度倾角割去外皮,使外导体裸露37mm。如图。
操作方法
- 01

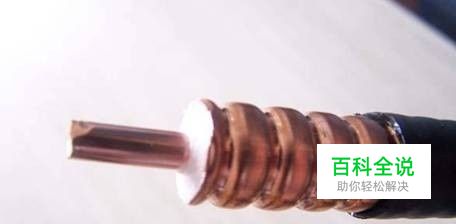

将剥好外皮馈线的第一个波谷处放置于馈线旋转割刀的第一个刀片上;合上馈线旋转割刀;逆时针旋转,“咔嚓”一声后停止(注意不要损伤内导体);用老虎钳夹住前端慢慢向外旋转,露出内导体12mm。(如图)
- 02

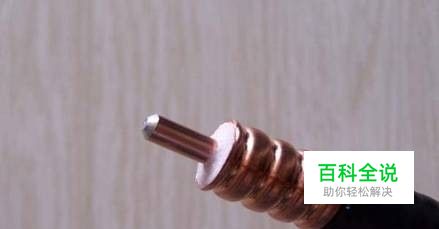

使用导角器或平锉导角,使内导体前端光滑成圆锥形;
- 03
安装馈线头的后端,露出馈线的外导体;
- 04
扩孔,使外导体和泡沫分离;
- 05

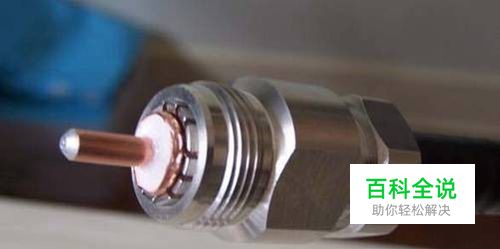

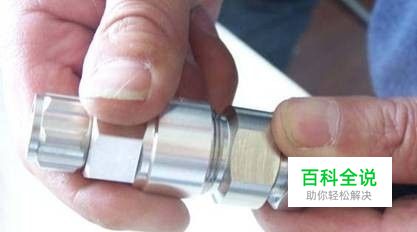

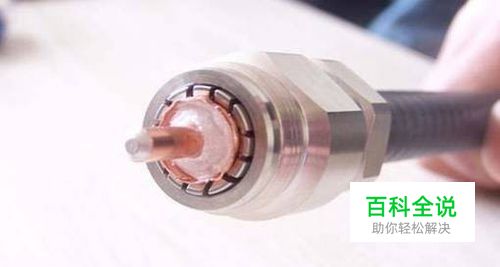

安装馈线头的前端;用扳手固定好馈线头中间部分不动,拧紧前端;然后,用扳手固定好馈线头中间部分不动,拧紧后端。馈线接头的防水同馈线接地防水。
