AD如何改变PCB文件的黑色背景
使用AD设计PCB时，经常会看到有一块黑色的区域，有时候很大一块，有时候又刚好跟PCB边框一致。对于用习惯protel99se的小伙伴估计会相当得不适应。其实这是一个pcb形状相关的区域，是可以根据用户需求设置的，本人将自己的实际操作在这里分享一下。
操作方法
- 01

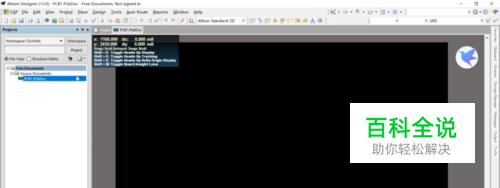

第一步：打开AD软件，新建一个PCB文件。
- 02

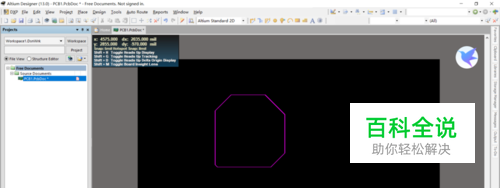

第二步：在黑色区域随便画一个封闭的多边形——注意一定要是封闭的！
- 03

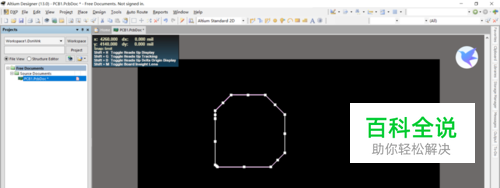

第三步：点击“Ctrl + A”快捷键将PCB整个文件选中。
- 04

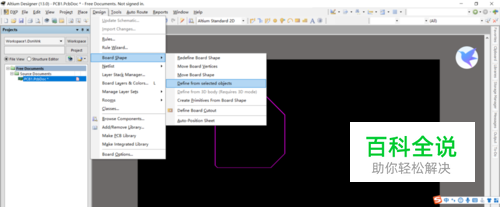

第四步：点击菜单栏的“Design”->“Board Shape” ->"Define from selected objects"。
- 05

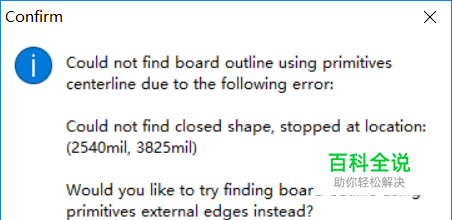

第五步：一般软件都会弹出一个对话框，大概意思就是告诉你“在原始中心线处找不到封闭的图像，要不要试着在外部中心线找找”，点击“Yes”即可。
- 06

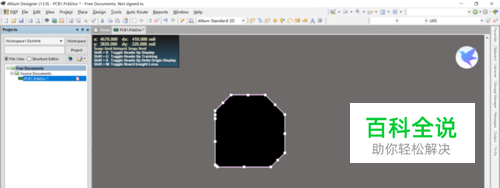

第六步：大功告成！黑色背景和刚刚画封闭区域一致了。
