EPLAN P8 设置触点映像的位置方法和步骤

在使用EPLAN 绘制电气图纸的时候,EPLAN会自动添加触点信息,但是添加的触点关联信息的显示位置可能不经如意,所以我们要对触点映像的位置做修改。

操作方法

  • 01

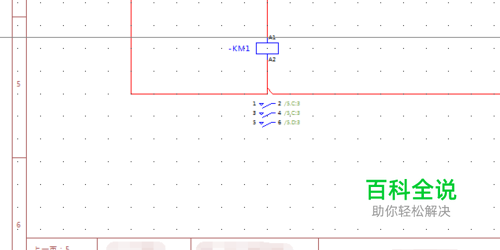

    打开一个原理图纸,我们看到这个关联触点的位置不是很舒适,我们打算修改这个位置。

  • 02

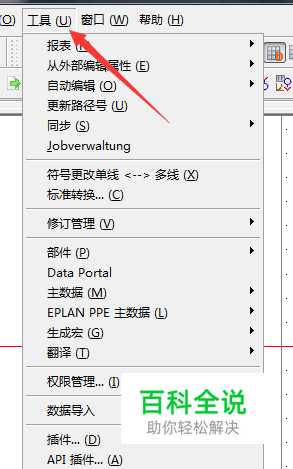

    找到 【工具】菜单 , 如图所示找到 【主数据】 -> 【图框】 -> 【打开】

  • 03

    打开你当前使用的图框。

  • 04

    在左侧,看到图框的名字,【右键】选择【属性】。

  • 05

    这里看到,如果默认已经有【触点映像间距(路径上)】的话,就直接改这个数字就OK了,这个数字的大小就是放置位置的Y轴坐标大小,因此,数字越大离开底部越远,越小离开底部越近。 如果默认里面没有的话,就点右上角【新建】按钮,就是那个星星图标。

  • 06

    在弹出的框框里面找到【触点映像间距(路径上)】,添加之后再做修改。
