将PROE图形转换为2D图形

三维图形设计完成后，为了更直观的表现出设计意图，都需要将三维图形转化为二维图形，下面用PROE转化成2D图。

操作方法

  • 01

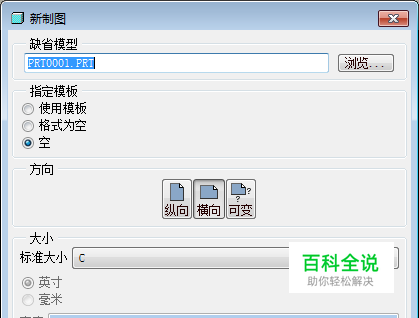

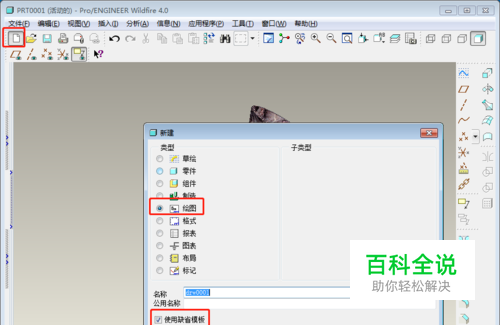

    在上午花瓶的三维图形基础上，进行2D转化。点击新建按钮，选择“绘图”，指定模板与大小

  • 02

    系统自动生成三个基本的视图

  • 03

    双击右侧视图，选择“剖面/2D截面”，绘制全剖图

  • 04

    点击剖面线，选择“间距”，可以调整剖面线的距离

  • 05

    在空白处点击鼠标右键，选择“插入普通视图”，再选择对普通视图的显示方式

  • 06

    双击视图，“绘制视图/视图显示”，设置视图的显示线型，相切边显示样式等

  • 07

    在模型的左下方，双击比例，可以设置调整显示比例大小

  • 08

    设置后可以得到最后的2D图形，添加相应的尺寸，标题，技术要求，就是一幅完整的工程图。
