小区视频监控安装布线方案
做快速的小区监控系统安装解决方案，利用已经做好的宽带网络进行数据的传输。将普通摄像机连接到接入以太网络的网眼网络视频服务器上，再通过宽带将图像送到到监控中心。
网络视频服务器负责把摄像机的模拟信号进行数字压缩，再转换成网络信号传输到网络中。网络中每一个网络视频服务器都有一个固定唯一的二级域名，用户直接在IE浏览器中访问他们的二级域名就可以观看到远端现场的实时影像。
操作方法
- 01

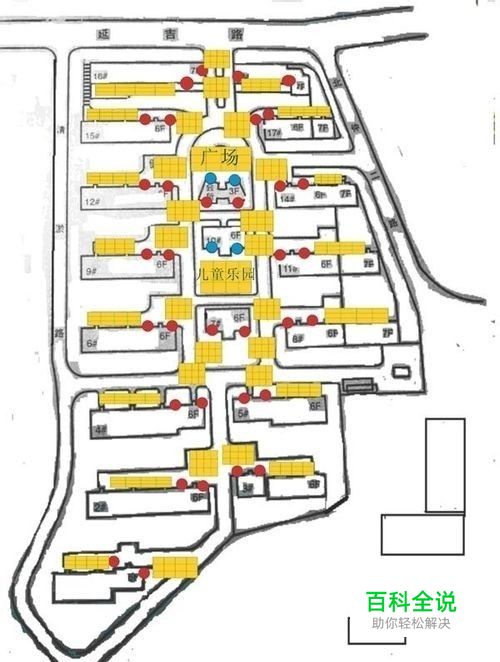

小区环境的假设： XX小区是一个智能化小区，面积大，楼宇多，监控环境复杂，为了小区的安全管理，我们将小区划分为x个监控区域， 采用x个网眼高清晰度彩色CCD摄像机，x台网眼网络视频服务器，分别监控每座楼前面的人行通道，和小区内主要的交通地点。其中广场和儿童乐园为动点，所以采用网眼桓速全球，其它监控点为定点，采用网眼普通彩色摄像机。具体如小区内监控点分布图：
- 02
1、前端设备 前端设备是指以公开方式安装在现场的摄像系统，包括CCD摄像机、防护罩及支架等。 1）、摄像机： 摄像机是系统中最为关键的设备，其技术指标决定了整个系统的图像质量。摄像机主要性能指标是灵敏度、清晰度和信噪比，根据本公司多年积累的经验，网络摄像机的性能指标对整个系统十分重要。根据小区的具体情况，前端网络摄像机选用网眼1/3"高清晰度彩色CCD网络摄像机和网眼1/3"高清晰度彩色一体机摄像机。 2） 镜头 选用日本精工变焦镜头，可方便的调焦，以清晰的观察远近距离不同的物体。为自动变焦镜头，可以远程控制焦距的变化。 3） 防护罩和支架： 因为都是室外点所以采用室外球型防护罩，它不但造型美观、便于伪装，与周围环境能完美的融为一体，且使用效果良好。 小区广场和儿童乐园监控区域选用的CCD摄像机我们称为可动点，它采用的是可自动调焦的270倍一体机，所以它的防护罩我们采用带有解码器的桓速全球，可以远程控制全球的左右上下转动，和摄像机镜头焦距的拉远拉近。
- 03
2、传输系统 传输系统承担视频信号、电源信号和控制信号的传送。前端网络摄像机采用直流12V电源供电，摄像机通过同轴电缆75-5视频线和我们网络视频服务器相连。其中可动点用多芯屏蔽线缆作为485控制线，和我们的网络视频服务器相连，传输控制信号。
- 04
3、中心设备 网眼网络视频服务器。 网眼网络视频服务器带有一个网络RJ45接口，将它接入到小区的局域网内，给它分配一个IP地址，它把前端高清晰CCD摄像机采集到的模拟信号转换成IP包的形式，通过网络把监控图像传输到小区的监控中心。它采用Motion JPEG的压缩格式，传输图像清晰、传输要求带宽低。我们对前端设备进行操作时，它把控制信号传给室外解码器来控制云台上下左右转动和镜头焦距的拉远拉近。
- 05
4、监控中心 中心控制室是安全防范的神经中枢，中上控制室要对小区内的监控图像进行实时的观看，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理，及时地把一切可能发生的或即将发生危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。我们的监控软件可以同时支持25路视频同一画面显示，所心在监控中心设置两台计算机，安装监控系统软件，通过这两台计算机将前端所有网眼服务器管理起来，将小区内38路监控图像实时的显示在值班人员的面前。 在监控的同时还可以进行了录像，而录像的方式多种多样，可以动态报警录像、预约录像，手动录像，循环录像。具体设置请看软件介绍。 系统功能 * 对视频服务器、镜头等设备分组管理 * 用户资料、控制权限等资料集中管理 * 多画面显示/全屏显示，支持摄像机、预置位轮巡 * 用户可根据优先级别控制摄像机、云台动作 * 图像移动侦测报警、录像 * 支持自动、手动录像，屏幕抓拍
- 06
系统特点 与传统闭路电视和数字监控系统相比，网眼网络视频监控系统具有独特的优势： * 完全网络化监控 让您在任何可以接入网络的地方都可以实现远程监控的需求； * 网络化存储 系统可以实现本地、远程的录像存储及录像查询和回放； * 图像质量 系统所采用的自适应高性能网络服务器设备，图像清晰可达640X480、实时性好，根据网络情况，传输速率可以在1－25帧/秒间自适应调整； * 方便使用、操作管理简单 无需安装客户端软件，直接通过WEB方式进行远程监控和远程管理； * 安全控制管理 系统为用户提供了灵活的图像监视选择权,对镜头的焦距、倍数和光圈进行控制，还有云台的转动，以及实现报警和安全策略、可实现电子地图控制； * 用户的分组权限管理 可对监控管理者进行分组和权限控制，实现高效的管理； * 安全可靠 利用网络安全技术使信息更安全、可靠，支持网络VPN 隧道的加密数据传输，使得视频图像在远程监控时更加安全； * 组网方便 根据网络带宽视频流可自动调节，系统可以在现有的任何网络中完成各种监控功能； * 可扩展 能够持续平滑升级和扩展，降低对系统的整体投资成本，和其他管理控制兼容。
