soildworks高级配合-路径配合
soildworks路径配合可以使顶点绕着规定的路径运动
路径配合的要素:1.零件顶点2.一条路径,直线,曲线
操作方法
- 01

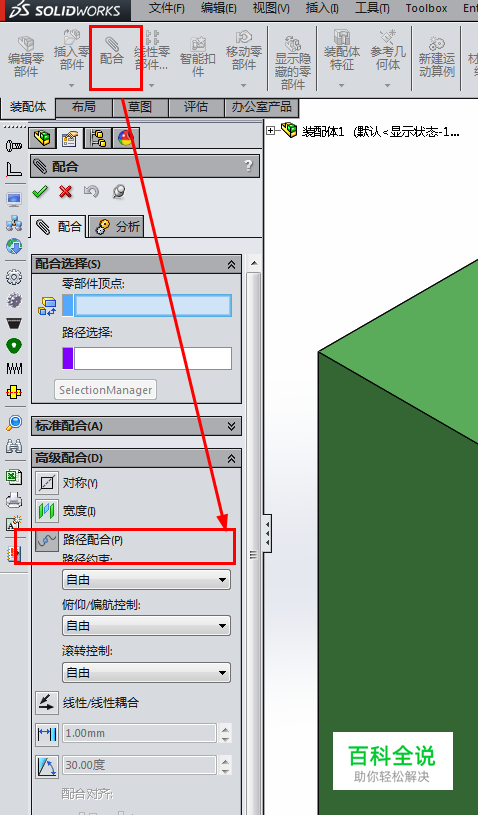

选择配合/路径配合
- 02
选择圆锥面的顶点作为:零部件顶点 选择矩形块的一条边为路径
- 03

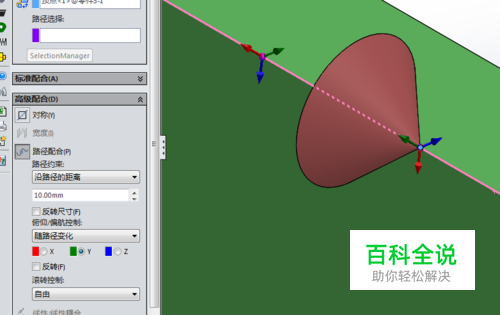

路径约束选择: 自由表示可以沿着路径拖动零部件 距离表示将顶点约束到路径指定距离 百分比:将顶点约束到指定该路径的百分比的距离 这里选择距离
- 04

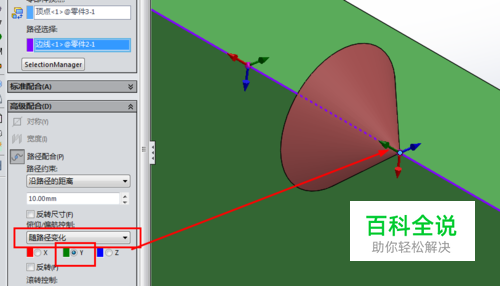

俯仰/偏航控制选择 自由表示零部件不受约束。 随路径变化表示将零部件的一个轴(可以选择xyz)约束为与路径相切。 这里选择随路径变化Y轴
- 05
滚转控制选择 .自由表示零部件不受约束。 上向量表示约束零部件的一个轴(可以选择xyz)以与选取的向量对齐。 这里选择自由
